Инструкция по монтажу
11
FWF
Фанкойлы
4PW64524-1B – 2014.03
Установка фанкойла
4.6.3. Закрытие блока управления
1 Выполнив все подсоединения проводки, закройте зазоры
во вводах кабелей в корпусе маленькой уплотнительной
подушкой (поставляется вместе с агрегатом) во избежание
проникновения в агрегат мелких животных, воды и грязи, что
может вызвать короткое замыкание в блоке управления.
2 Установите крышку блока управления (a) на место, как
показано на рисунке 9: “Как подсоединить электропроводку”.
Закрепляя крышку
блока управления, следите, чтобы не
зажать провода.
Уста но вк а фанкойла
4.7. Выполнение работ с дренажным
трубопроводом
Уста но вк а фанкойла
4.7.1. Установка дренажного трубопровода
вздании
См. рис. 3: “Установка дренажного трубопровода”.
Q Трубопроводы должны быть как можно короче с уклоном
вниз не менее 1/100, чтобы воздух не удерживался в трубе.
См. Установка дренажного трубопроводана стр. 11.
При невозможности установить сливной шланг под
достаточным уклоном закрепите его дренажным подъемным
трубопроводом (приобретается на месте), как показано на
рисунке ниже 7: “
Как работать с дренажным трубопроводом”.
Q Размер трубы должен быть равен размеру соединительной
трубки или превышать его (внутренний диаметр 20 мм).
Q Дренажные подъемные трубы устанавливаются на высоте
менее 545 мм.
Q Дренажные подъемные трубы устанавливаются под прямым
углом к агрегату на расстоянии не более чем 300 мм от
агрегата.
Q Чтобы предотвратить появление воздушных пузырей
,
установите уровень сливного шланга немного приподнятым
(75 мм).
Q Весь дренажный трубопровод в здании необходимо
изолировать.
Уста но вк а фанкойла
4.7.2. Подсоединение дренажного трубопровода
к агрегату
1 Вставьте сливной шланг (поставляется вместе с агрегатом)
как можно глубже в дренажный разъем, как показано на
рисунке ниже.

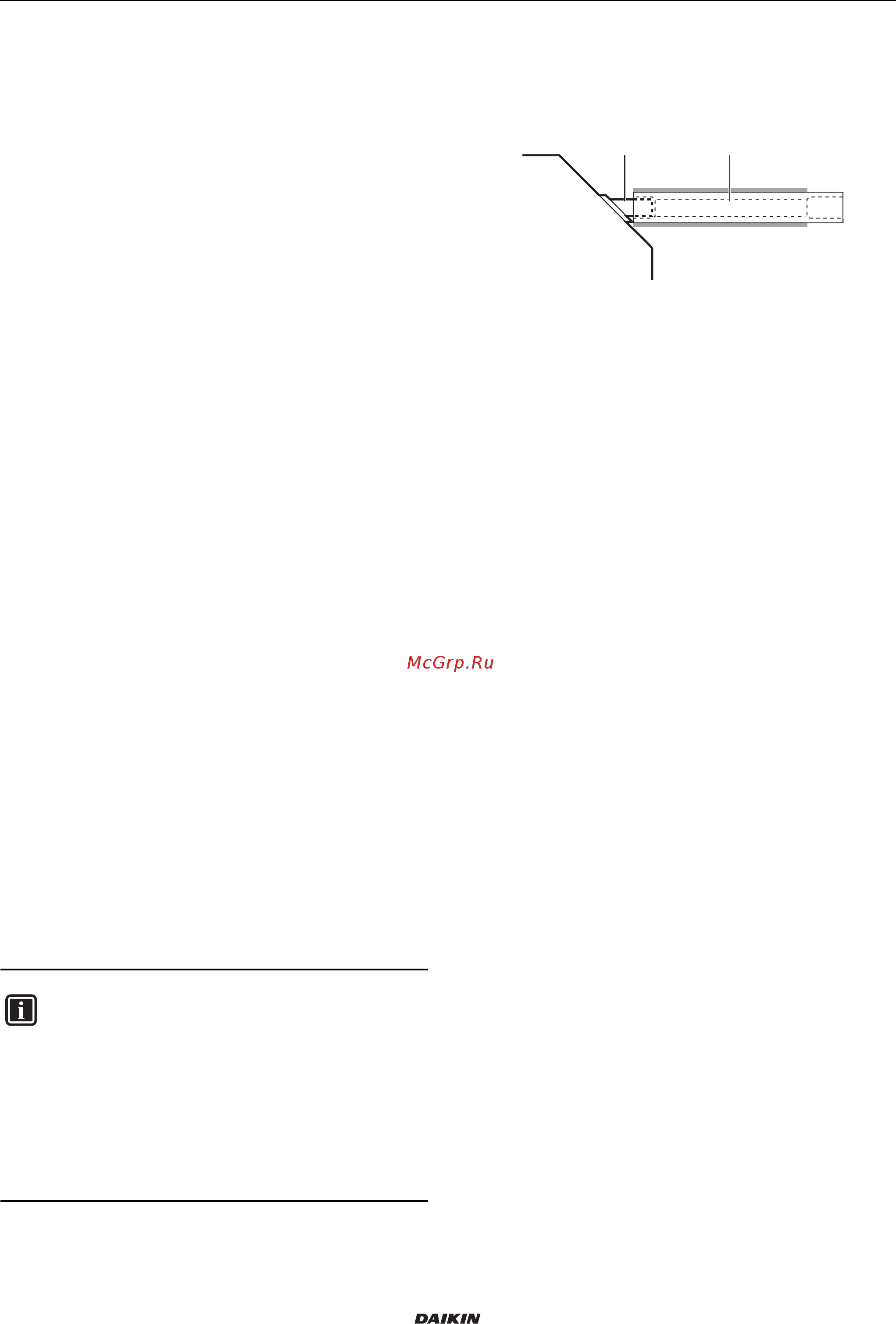

Рис. 4.6: Подсоединение сливного шланга
2 Затяните металлический зажим так, чтобы головка винта
была на расстоянии менее 4 мм от детали металлического
зажима, как показано на рисунке 8: “Обертывание
уплотнительной подушкой”.
Уста но вк а фан койла
4.7.3. Испытание дренажного трубопровода
По окончании работ с дренажным трубопроводом проверьте
равномерность слива.
1 Постепенно добавьте примерно 2 л воды через отверстие
для выпуска воздуха (см. рис 10: “Способ добавления воды”).
2 Проверьте поток слива.
a Подвесная планка
b Уклон 1/100
a Потолочная плита
b Подвесной кронштейн
c Дренажный подъемный трубопровод
(номинальный диаметр = 20 мм)
d Сливной шланг (поставляется вместе
с агрегатом)
e Металлический зажим (поставляется вместе
с агрегатом)
Информация
При объединении нескольких дренажных труб
установите трубы, как показано на рисунке 17:
Объединение нескольких дренажных труб”. Выберите
сходящиеся дренажные трубы, размер которых
подходит рабочей производительности агрегата.
a Сходящиеся дренажные трубы с Т-образным
соединением
a Дренажный разъем (закреплен на агрегате)
b Сливной шланг (поставляется вместе
с агрегатом)
a Дренажный разъем (закреплен на агрегате)
b Сливной шланг (поставляется вместе
с агрегатом)
c Металлический зажим (поставляется вместе
с агрегатом)
d Большая уплотнительная подушка
(поставляется вместе с агрегатом)
e Дренажный трубопровод (приобретается
на месте)
a Пластмассовая лейка (с носиком длиной
около 100 мм)
b Вспомогательный выпуск слива (с резиновой
затычкой) (выпуск используется для слива
воды из дренажного поддона)
c Расположение дренажного насоса
d Дренажный трубопровод
e Дренажный разъем
Q В случае завершения работ с электропроводкой
Проверьте поток слива во время ХОЛОДНОЙ работы;
объяснение приведено в Тест установкина стр. 14.
Q Если работы с электропроводкой не завершены
1 Снимите крышку блока управления. Подключите
электропитание (50 Гц, 220-240 В) к разъемам 1
и 2 на клеммной колодке электропитания и прочно
подсоедините провод заземления.
2 Закройте крышку блока управления и включите
питание.
