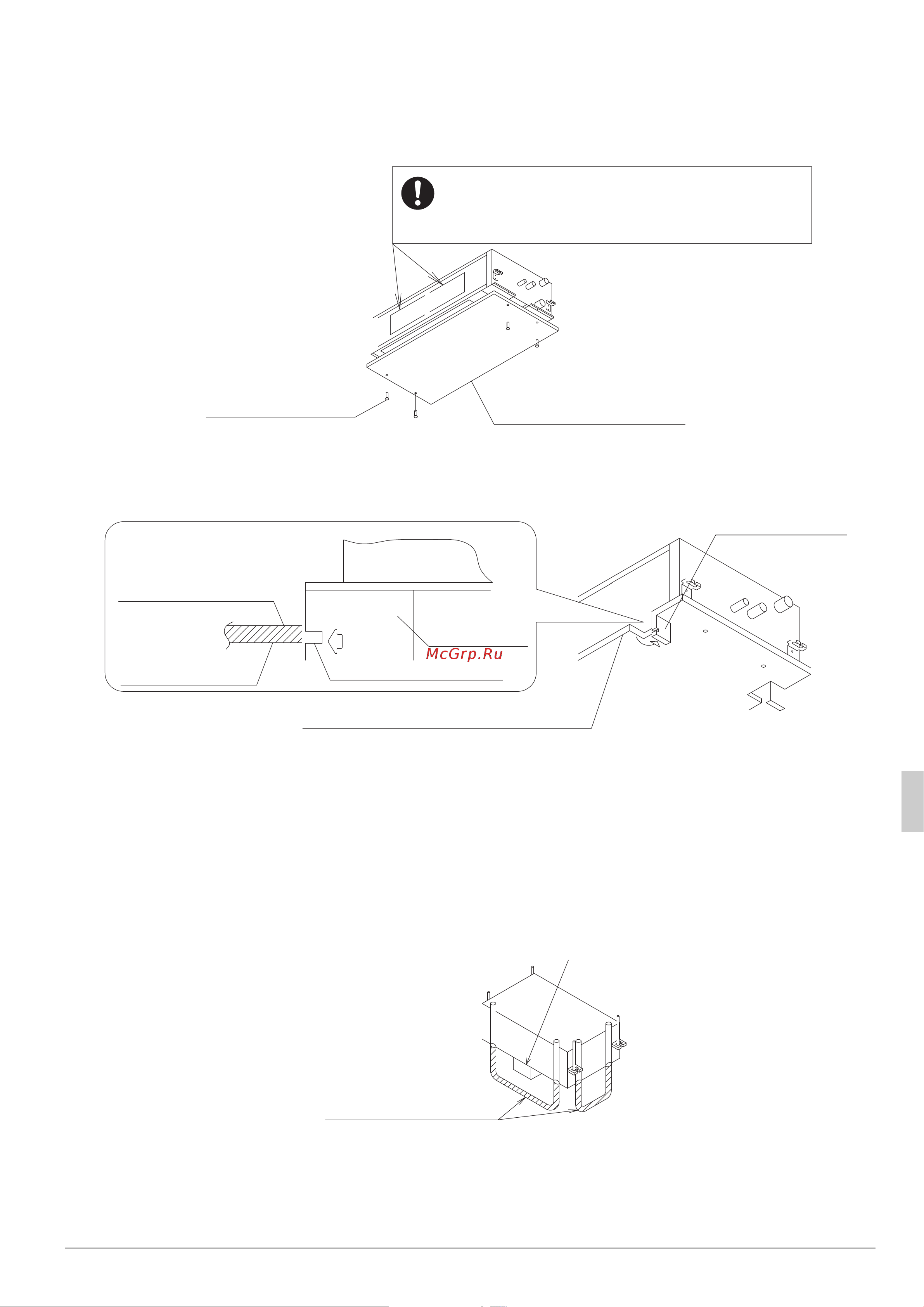

Daikin FXCQ-A [11/34] Потолочная панель
![Daikin FXCQ-A [11/34] Потолочная панель](/views2/1935559/page11/bgb.png)
Русский 10
[Если имеется потолок]
• Обрежьте направляющие по схеме установки (5) и установите направляющие в нижней части
внутреннего блока. Отрегулируйте высоту блока от пола, так чтобы нижний край потолка и
нижняя часть с пометкой совпали. (См. Pис. 5)
< После завершения работ на потолке монтажные работы завершаются >
(3) Отрегулируйте блок, так чтобы он был
расположен должным образом.
(См. “4. ПОДГОТОВИТЕЛЬНЫЕ МЕРОПРИЯТИЯ ПЕРЕД МОНТАЖОМ – (1)”)
(4) Проверьте уровень блока. (См. Pис. 6)
(5) Снимите зажимную шайбу (7), которая использовалась для предотвращения спадания шайбы
подвеса (3) и затяните гайку на верхней стороне.
(6) Снимите схему установки (5).
[Для приложения схемы установки]
Не снимайте пленку.
(после снятия шум при работе может стать
громче.)
Схема установки (5)
(дополнительная
принадлежность)
Винт (6)
(дополнительная
принадлежность)
Рис. 4
[Чтобы отрегулировать расстояние от пола до блока]
Внутренний блок
Направляющая
Потолочная панель
Метка
Метка нижней части
Схема установки (5)
(дополнительная принадлежность)
Направляющая
(по 4 углам)
Рис. 5
Нижняя потолочная
поверхность
[Для обеспечения уровня]
Уровень
Налейте воду в трубку и
выровняйте внутренний блок
по высоте поверхности воды с
обеих сторон.
Трубка из ПВХ
Рис. 6
