Русский 4
• Попросите заказчика эксплуатировать кондиционер воздуха только после предварительного про-
чтения руководства по эксплуатации.
Проинструктируйте заказчика относительно эксплуатации кондиционера воздуха (в частности,
как очищать воздушные фильтры, устанавливать режимы работы и настраивать температуру).
• Чтобы выбрать место монтажа, воспользуйтесь чертежом монтажного шаблона для справки.
• Запрещается эксплуатировать кондиционер воздуха в местах с повышенной
концентрацией соли в
воздухе, таких как побережья, автомобили, суда, а также в местах, где возможны частые пере-
пады напряжения, таких как промышленные предприятия.
• Снимите с корпуса устройства статическое напряжение при укладке проводов, когда крышка
блока управления открыта.
В противном случае возможно повреждение электрических деталей.

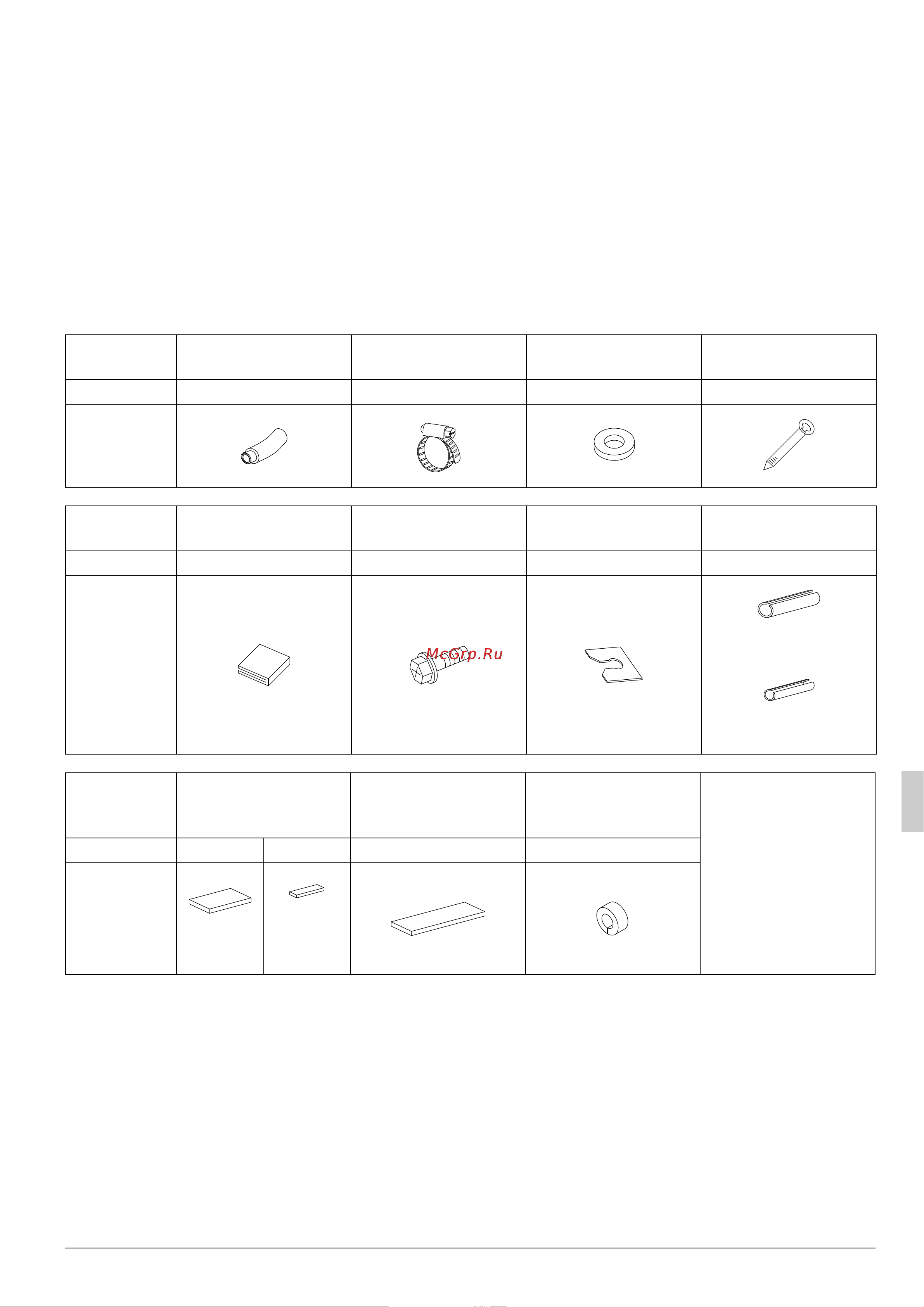

2-1 ПРИНАДЛЕЖНОСТИ
Проверьте наличие приведенных ниже принадлежностей, прилагаемых к внутреннему блоку.
• Винты для крепления панели закреплены на декоративной панели.
Наименова-
ние
(1) Сливной шланг
(2) Металлический
зажим
(3) Шайба для подве-
сного кронштейна
(4) Зажим
Количество 1 шт.1 шт.8 шт.
8 шт.
Форма
Наименова-
ние
(5) Схема установки (6) Винт (M5) (7) Зажимная шайба Изолирующая вставка
Количество 1 лист 4 шт.4 шт.1 шт.
Форма
(8) Для газового тру-
бопровода
(9) Для жидкостного
трубопровода
Наименова-
ние
Герметик для труб
(12) Герметик для
проводки
(13) Изолирующие
короба для сливных
труб
(
Р
азное)
•
Руководство по
эксплуатации
•
Руководство по
монтажу
• Декларация
соответствия
Количество 1 лист 2 листа 2 листа 1 шт.
Форма
(10) Боль-
шой
(11)
Малень-
кий
09_RU_3P249378-7M.fm Page 4 Wednesday, September 12, 2012 2:28 PM
