Инструкция по монтажу иэксплуатации
8
RWEYQ8+10T8Y1B
Система кондиционирования VRV-W IV
4P399208-3 – 2015.01
6. Выбор места установки
Аппарат не предназначен для наружной установки. Аппарат
устанавливается только в помещении (например, в машинном
зале и т.п.).
Место установки подбирается по предварительному
согласованию с заказчиком с учетом перечисленных далее
условий.
Основание, на котором устанавливается блок, должно быть
достаточно прочным, чтобы выдержать его вес, а пол
должен быть устойчивым и ровным во избежание
вибрации
и посторонних шумов.
Установка производится с учетом свободного пространства,
необходимого для прокладки трубопровода хладагента. См.
раздел "7. Размеры и пространство для обслуживания" на
странице 9.
На месте установки необходимо исключить возможность
возгорания в результате утечки огнеопасного газа.
Не допускается эксплуатация оборудования во взрыво-
опасной среде.
Длина трубопровода между внутренним и
наружным
блоками не должна превышать установленных пределов.
См. "9. Размеры труб и допустимая длина трубопроводов"
на странице 10.
В случае утечки хладагента проследите за тем, чтобы были
приняты надлежащие меры предосторожности в соответст-
вии с действующим законодательством.
Позаботьтесь о том, чтобы в случае утечки вода не
причинила вреда месту установки и его
окрестностям.
Выбирайте место установки блока так, чтобы естественный
звук его работы никого не беспокоил, а также соблюдались
требования действующего законодательства.
Оборудование устанавливается в хорошо продуваемом
месте, снабженном вентиляционными отверстиями для
рассеивания выделяемого аппаратом тепла. Температура
возле наружного блока должна находиться в пределах 0 -
40°C, а влажность не должна превышать 80%.
Качество воды
Вода с высоким
содержанием примесей может вызвать
коррозию теплообменника и трубопроводов, а также при-
вести к образованию накипи. Пользуйтесь водой, показатели
которой приведены в параграфе "13.4. Качество воды" на
странице 22.
Охлаждающая башня
Пользуйтесь охлаждающей башней закрытого типа.
(Башней открытого типа пользоваться нельзя).
Фильтр
На входе трубопровода для воды устанавливается фильтр.
(Попадание песка, частиц ржавчины
и прочих примесей
всистему циркуляции воды может привести к коррозион-
ному повреждению или закупорке пластинчатого
теплообменника).
Находясь в системе, хладагент R410A нетоксичен,
непожароопасен и безвреден. Тем не менее если этот хлад-
агент окажется в открытом виде вне системы (например,
в результате утечки), он при определенной концентрации
может оказать неблагоприятное воздействие на находя-
щихся
в том же помещении людей. Поэтому во избежание
утечки хладагента необходимо принимать соответствующие
меры предосторожности. См. раздел "19. Меры
предосторожности при утечке хладагента" на странице 45.
ОСТОРОЖНО!
Обязательно примите надлежащие меры к предотвра-
щению использования блока насекомыми в качестве
пристанища.
Насекомые, вступив в контакт с электрическими
деталями, могут вызвать сбои в работе блока,
задымление или возгорание. Проинструктируйте
заказчика о том, что пространство вокруг блока
необходимо содержать в чистоте.
Настоящее изделие относится к классу А. В бытовых
условиях это изделие
может создавать радиопомехи.
Вслучае их возникновения пользователю следует
принять адекватные меры.
ВНИМАНИЕ!
Аппарат не предназначен для широкого доступа,
установку необходимо выполнить в защищенном
месте, исключающем легкий доступ.
Данный аппарат предназначен для эксплуатации
опытными или прошедшими специальную подготовку
пользователями в торговых точках, на предприятиях
легкой промышленности и на фермах, а также для
коммерческой эксплуатации неспециалистами.

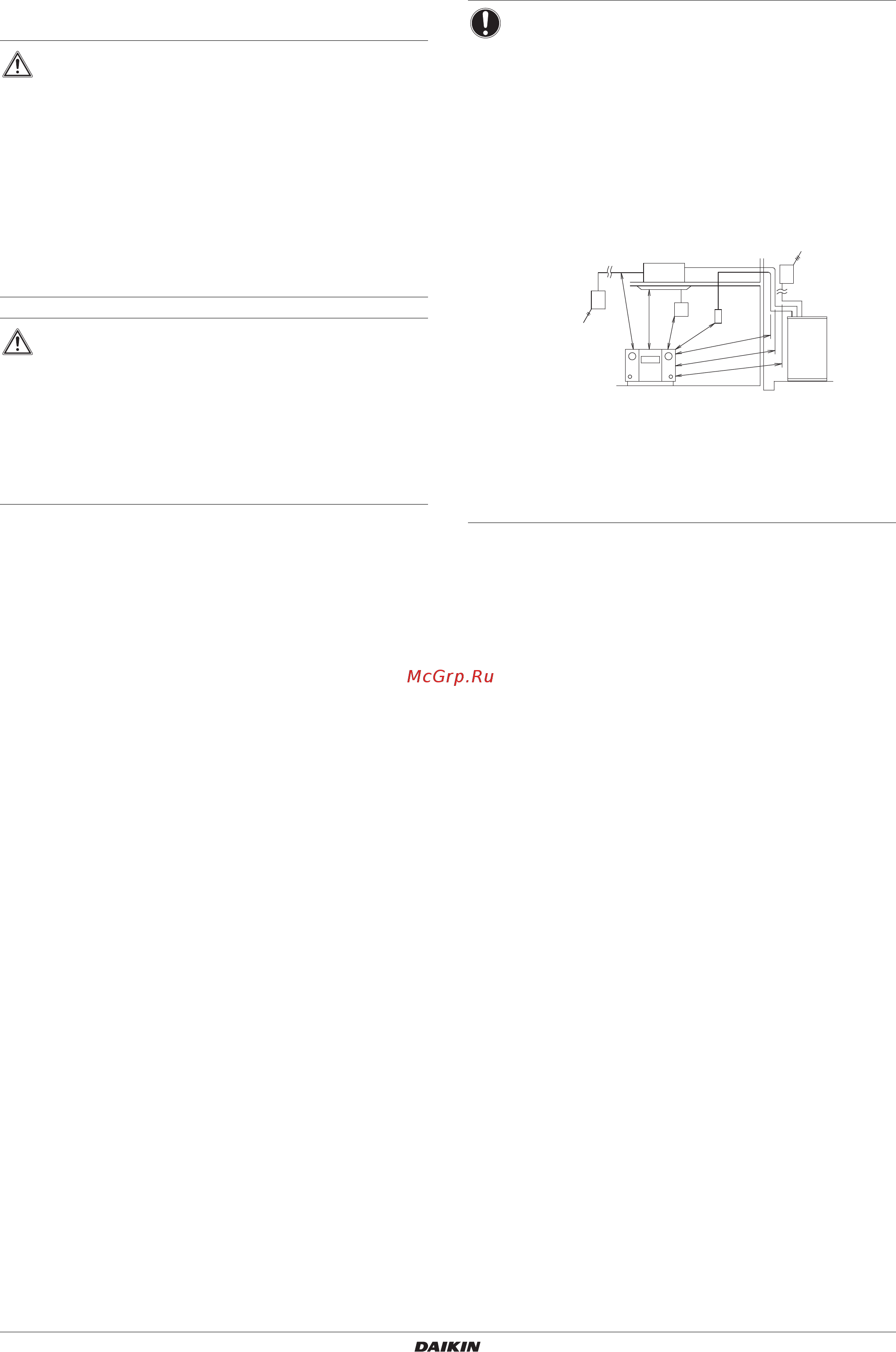

ПРИМЕЧАНИЕ
Оборудование, о котором рассказывается в данном
руководстве, может служить источником электрических
помех, вызываемых токами высокой частоты. Данное
оборудование соответствует нормативам, утвержден-
ным в целях обеспечения разумной защиты от электро-
магнитных помех. Тем не менее отсутствие помех
в каждой конкретной ситуации не гарантируется.
Поэтому рекомендуется устанавливать это оборудо-
вание и размещать электропроводку на соответст-
вующем удалении от стереофонической аппаратуры,
персональных компьютеров и т.п.
1 Внутренний блок
2 Размыкатель по перенапряжению
выключателя ответвлений
3 Пульт дистанционного управления
4 Переключатель охлаждения/обогрева
5 Персональный компьютер или
радиоприемник
6 Наружный блок
1500
5
3
1
4
2
2
(mm)
1000
1000
1000
1500
1500
1500
6
