RWEYQ8+10T8Y1B
Система кондиционирования VRV-W IV
4P399208-3 – 2015.01
Инструкция по монтажу иэксплуатации
11

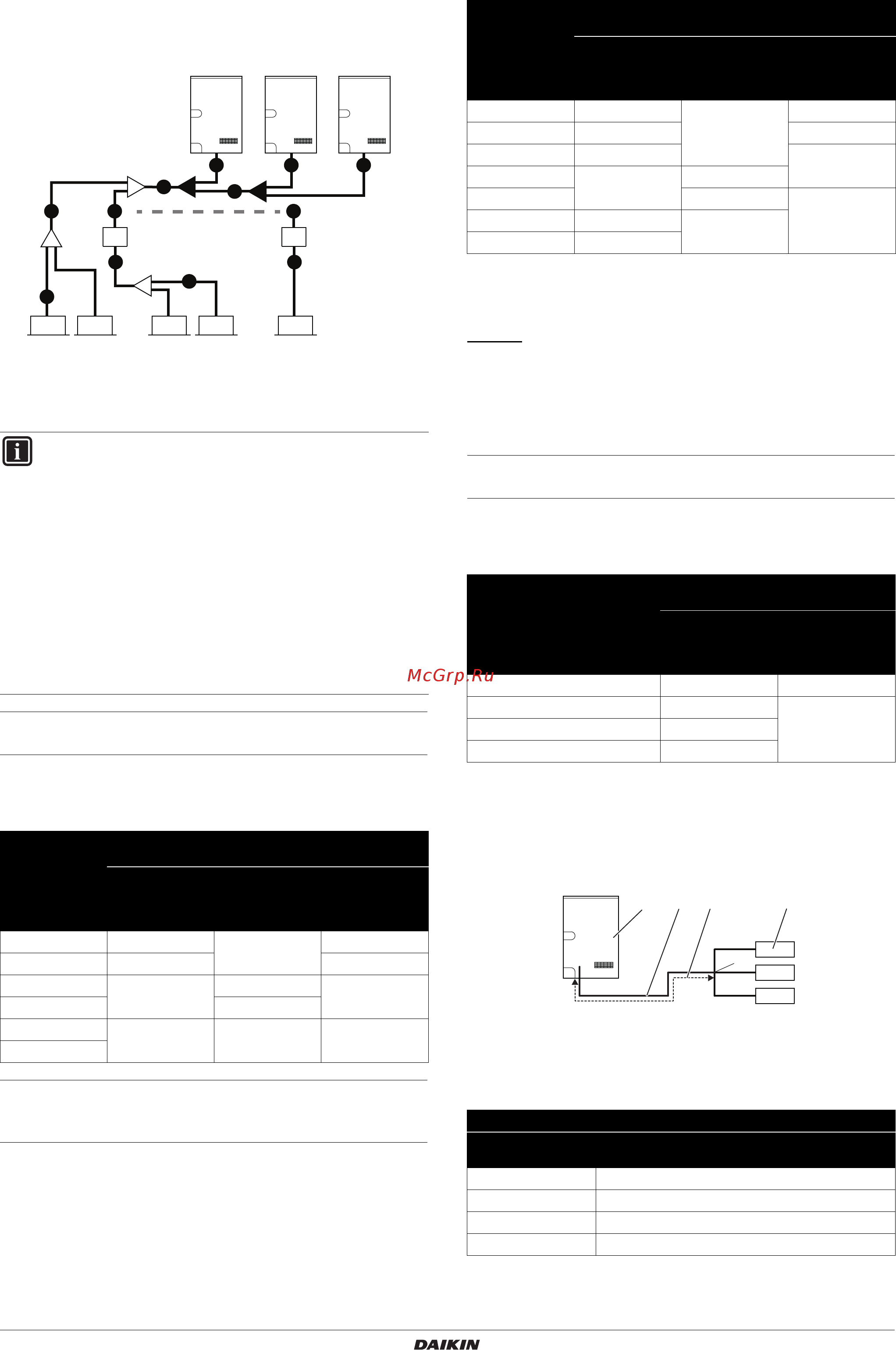

9.3. Выбор размеров трубопроводов
Чтобы определить размеры труб, см. приведенные далее
таблицы и иллюстрацию (только как ориентир).
1,2
Внутренний блок VRV DX
3 Блок BS
a,b,c Комплект разветвления для внутренних блоков
x,y Комплект для подсоединения нескольких наружных
блоков
Трубопровод между наружным блоком и (первым)
рефнетом: A, B, C
Выбирайте по следующей таблице в соответствии с типом произ-
водительности наружных блоков, подсоединенных по
нисходящей.
Трубопроводы между рефнетами: D
Трубопровод между рефнетом и блоком BS: F
Трубопровод между блоком BS и рефнетом: H
Выбирайте по следующей таблице в соответствии с типом
производительности внутренних блоков, подсоединенных по
нисходящей. Размер соединительных труб не должен пре-
вышать размер труб хладагента, выбранный по названию общей
модели системы.
В системе с тепловым насосом (или 2-мя трубопроводами):
Диаметр трубки для газообразного хладагента подбирается по
трубке контура всасывания газообразного хладагента.
Пример:
Пропускная способность трубопровода в нисходящем направле-
нии для E = индекс производительности блока 1
Пропускная способность трубопровода в нисходящем направле-
нии для D = индекс производительности блока 1 + индекс
производительности блока 2
Участок между BS-блоком или рефнетом и внутренним
блоком: E, G, I
Размер трубок на участках прямого соединения с внутренним
блоком должен быть равен размеру трубок, подсоединяемых
к внутреннему блоку.
Когда общая эквивалентная длина трубок между наружными
и внутренними блоками составляет 80 м и более,
необходимо увеличить диаметр главных трубок на стороне
жидкого хладагента. С увеличением длины трубок возможно
падение производительности, однако и в этом случае
диаметр
главных трубок можно увеличить.
1 Наружный блок
2 Главные трубки
3 Увеличивайте только диаметр трубопровода жидкого
хладагента
4 Первый рефнет трубопровода хладагента
5 Внутренний блок
Ни в коем случае не увеличивайте диаметр трубопровода
всасывания газообразного хладагента и трубопровода ВД/НД
газообразного хладагента.
ИНФОРМАЦИЯ
В системе с регенерацией тепла:
Применяются 3трубопровода (контур всасывания
газообразного хладагента, контур газообразного
хладагента ВД/НД, контур жидкого хладагента).
В системе с тепловым насосом:
Применяются 2 трубопровода (контуры газообраз-
ного и жидкого хладагента).
В трубопроводе газообразного хладагента
всоставе системы с тепловым насосом:
Диаметр трубки подбирается по трубке контура
всасывания газообразного хладагента.
В
системах с тепловым насосом блоки BS не
применяются.
Тип
производи-
тельности
наружного
блока (л.с.)
Внешний диаметр трубопровода
(мм)
Трубопровод
всасывания
газообразного
хладагента
Трубопровод
жидкого
хладагента
Трубопровод
ВД/НД
газообразного
хладагента
819,1
9,5
15,9
10 22,2 19,1
16
28,6
12,7
22,2
18+20 15,9
24
34,9 19,1 28,6
26+30
A
BBB
C
DF
E
x
y
b
a
3
12
G
12
c
H
F
3
1
I
Индекс
производи-
тельности
внутреннего
блока
Внешний диаметр трубопровода
(мм)
Трубопровод
всасывания
газообразного
хладагента
Трубопровод
жидкого
хладагента
Трубопровод
ВД/НД
газообразного
хладагента
<150 15,9
9,5
12,7
150≤x<200 19,1 15,9
200≤x<290 22,2
19,1
290≤x<420
28,6
12,7
420≤x<640 15,9
28,6640≤x<920 34,9
19,1
≥920 41,3
Индекс производительности
внутреннего блока
Внешний диаметр трубопровода
(мм)
Трубопровод
всасывания
газообразного
хладагента
Трубопровод
жидкого
хладагента
15, 20, 25, 32, 40, 50 12,7 6,4
63, 80, 100, 125 15,9
9,5200 19,1
250 22,2
Увеличение
Класс произ-
водительности
Сторона жидкости (мм)
8+10 9,5
→ 12,7
16 12,7
→ 15,9
18+20+24 15,9
→ 19,1
26+30 19,1
→ 22,2
5
4
1
2
3
