RWEYQ8+10T8Y1B
Система кондиционирования VRV-W IV
4P399208-3 – 2015.01
Инструкция по монтажу иэксплуатации
17

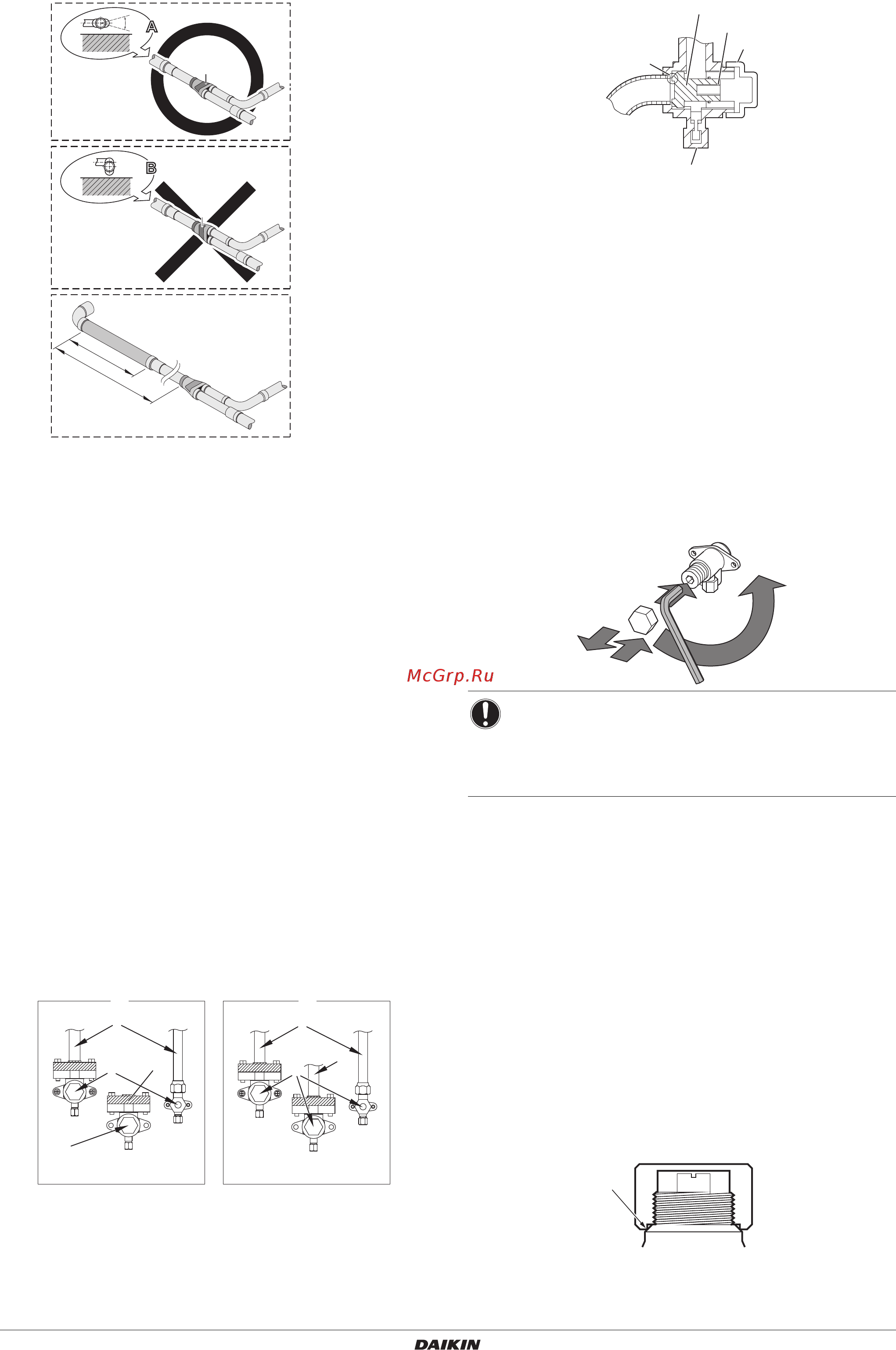

1 Монтируйте соединения горизонтально, чтобы пред-
упредительная табличка (1), прикреплённая к соедине-
нию, оказалась сверху.
- Не наклоняйте соединение более чем на 15° (см. вид
A).
- Не монтируйте соединение вертикально (см. вид B).
2 Обеспечьте, чтобы трубопровод, непосредственно при-
мыкающий к соединению, был абсолютно прямым на
участке совокупной длиной не менее 500 мм. Обеспечить
абсолютно прямой участок
длиной свыше 500 мм можно
только при непосредственном подсоединении трубы,
прокладываемой по месту установки, длиной не менее
120 мм.
3 Неправильный монтаж может привести к сбоям в работе
наружного блока.
10.3. Рекомендации по обращению с запорными
клапанами
10.3.1 Меры предосторожности при работе с запорными
клапанами
Следите за тем, чтобы во время работы системы запорные
клапаны были открыты.
На приведенной ниже иллюстрации обозначены названия
деталей запорного клапана, при помощи которых осущест-
вляется работа с клапаном.
Запорный клапан поставляется с завода в закрытом
состоянии.
A Система с тепловым насосом (2 трубки)
B Система с регенерацией тепла (3 трубки)
1 Задействованные запорные клапаны
2 Сервисное отверстие с крышкой
3 Соединение с трубопроводом (входит в комплект
принадлежностей)
4 Заглушка
5 Незадействованный запорный клапан
1 Сервисное отверстие
2 Головка
3 Шестигранное отверстие
4 Шток
5 Уплотнение
10.3.2 Как пользоваться запорным клапаном
Открываем запорный клапан
1 Снимите клапанную крышку.
2 Вставив в клапан шестигранный ключ, поверните его против
часовой стрелки.
3 Когда дальнейшее вращение запорного клапана станет
невозможно, прекратите вращение.
Клапан открыт.
Чтобы полностью открыть запорный клапан линии газообразного
хладагента Ø19,1 или Ø25,4, поверните шестигранный ключ,
применяя крутящий момент от 27 до 33 Н•м.
Неверный
крутящий момент может привести к утечке хладагента
или к поломке головки запорного клапана.
Перекрываем запорный клапан
1 Снимите клапанную крышку.
2 Вставив в клапан шестигранный ключ, поверните его по
часовой стрелке.
3 Когда дальнейшее вращение запорного клапана станет
невозможно, прекратите вращение.
Клапан закрыт.
10.3.3 Меры предосторожности при обращении с крышкой
запорного клапана
В месте, указанном
стрелкой, крышка запорного клапана
обеспечивает герметичное соединение. Следите за тем,
чтобы не повредить ее.
Не забудьте плотно затянуть крышку запорного клапана
после окончания работы с запорным клапаном. Момент
затяжки смотрите в таблице ниже.
После затяжки крышки запорного клапана убедитесь
вотсутствии утечки хладагента.
A
1
max
15
B
1
>120 mm
>500 mm
2
1
1
2
2
2
2
2
4
5
B
A
3
3
3
ПРИМЕЧАНИЕ
Обратите внимание на то, что указанный диапазон
крутящего момента относится только к открыванию
запорных клапанов линии газообразного хладагента
Ø19,1 и Ø25,4.
4
5
3
2
1
1
2
3
4
