4
ПОДКЛЮЧЕНИЕ ПУЛЬТА
ПОДКЛЮЧЕНИЕ ПУЛЬТА

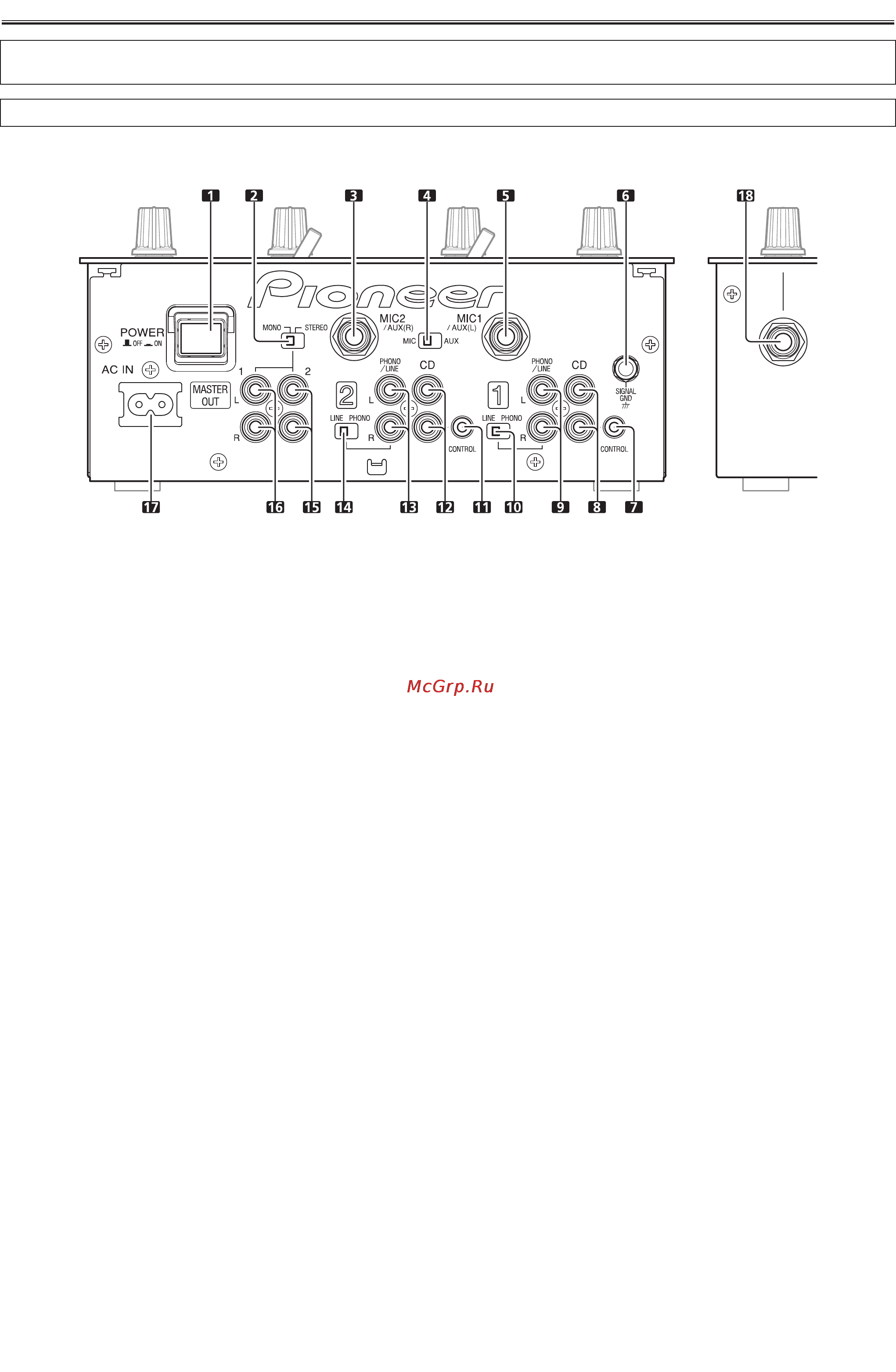

КОММУТАЦИОННАЯ ПАНЕЛЬ
Задняя панель
Передняя панель
1. Включатель POWER [Питание]
2. Переключатель STEREO/MONO [Стерео/Моно]
При установке этого переключателя в положение [MONO] главный выход становит#
ся монофоническим.
3. Вход MIC2/AUX(R) [Микрофон 2/Дополнительный вход
(правый канал)]
Входной разъем типа Phono диаметром 6,3 мм («тюльпан»). Используется для под#
ключения микрофона или правого канала (R) компонента с линейным выходом.
4. Переключатель входов MIC/AUX [Микрофон/Дополни
тельный вход]
При установке этого переключателя в положение [AUX] входы MIC1 [Микрофон 1]
и MIC2 [Микрофон 2] действуют как входы AUX (L) [Дополнительный вход (левый
канал)] и AUX (R) [Дополнительный вход (правый канал)].
5. Вход MIC1/AUX (L) [Микрофон 1/Дополнительный вход
(левый канал)]
Входной разъем типа Phono диаметром 6,3 мм («тюльпан»). Используется для под#
ключения микрофона или левого канала (L) компонента с линейным выходом.
6. Земляная клемма (SIGNAL GND)
Используется для подключения заземляющих проводов от проигрывателей винило#
вых пластинок.
Эта клемма не предназначена для использования в качестве клеммы безопасного
заземления!
7. Разъем CONTROL [Управление] канала 1
Малогабаритный аудиоразъем диаметром 3,5 мм. Подключается к управляющему
разъему CD#плеера ди#джея, подключенного к входам первого канала.
Если это подключение произведено, то уровень фейдера микшерного пульта ди#
джея можно использовать для начала воспроизведения и возврата к метке CD#пле#
ера, подключенного к первому каналу.
8. Входы CD (для подключения CDплеера) канала 1
Линейный вход, разъем RCA.
Используется для подключения CD#плеера ди#джея или другого компонента с ли#
нейным выходом.
9. Входы PHONO/LINE [Звукосниматель/Линейный вход]
канала 1
Разъем RCA типа, предназначенный для подключения звукоснимателя (MM типа)
или линейного сигнала.
Функцию канала 1 выбирайте переключателем PHONO/LINE.
10. Переключатель входов PHONO/LINE канала 1
Используется для переключения функции входа PHONO/LINE канала 1.
11. Разъем CONTROL [Управление] канала 2
Малогабаритный аудио разъем диаметром 3,5 мм. Подключается к управляющему
разъему CD#плеера ди#джея, подключенного к входам второго канала.
Если это подключение произведено, то уровень фейдера микшерного пульта ди#
джея можно использовать для начала воспроизведения и возврата к метке CD#пле#
ера, подключенного ко второму каналу.
12. Входы CD (для подключения CDплеера) канала 2
Линейный вход, разъем RCA.
Используется для подключения CD#плеера ди#джея или другого компонента с ли#
нейным выходом.
13. Входы PHONO/LINE [Звукосниматель/Линейный вход]
канала 2
Разъем RCA типа, предназначенный для подключения звукоснимателя (MM типа)
или линейного сигнала.
Функцию канала 2 выбирайте переключателем PHONO/LINE.
14. Переключатель входов PHONO/LINE канала 2
Используется для переключения функции входа PHONO/LINE канала 2.
15. Выход MASTER OUT 2 [Главный выход 2]
Несимметричный выход, разъем типа RCA.
16. Выход MASTER OUT 1 [Главный выход 1]
Несимметричный выход, разъем типа RCA.
17. Разъем для подключения питания (AC IN)
Используя прилагаемый сетевой шнур, подключитесь к розетке с подходящим на#
пряжением.
18. Разъем PHONES [Наушники]
Используется для подключения стереофонических наушников, снабженных стерео#
разъемом диаметром 6,3 мм.
