6

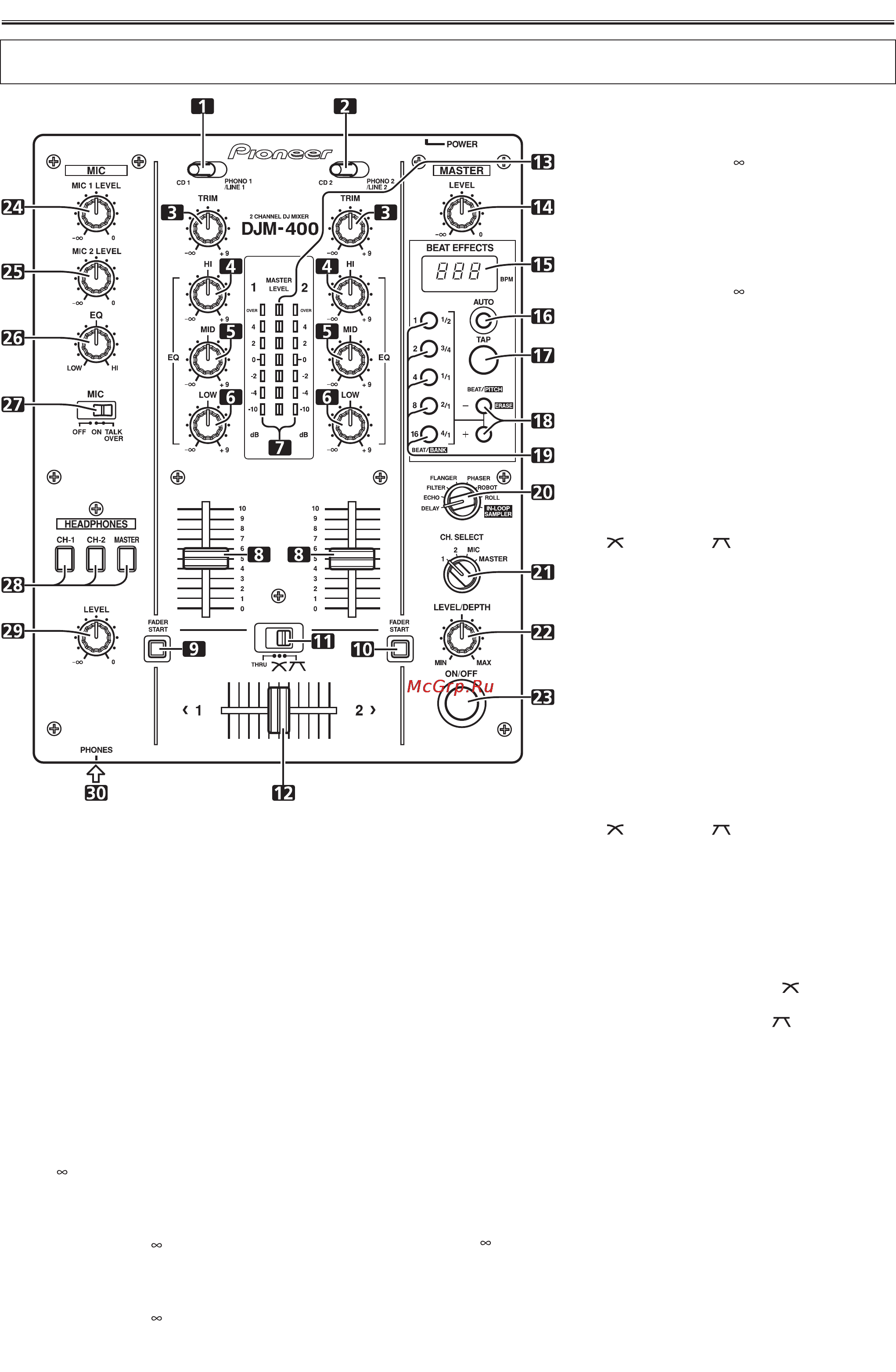

ЭЛЕМЕНТЫ ПУЛЬТА И ИХ ФУНКЦИИ
1 Переключатель входов канала 1
CD 1:
Выбираются входы CD (линейный уровень сигнала).
PHONO 1/LINE 1:
Выбираются входы PHONO/LINE [Звукосниматель/Линейный вход].
• Переключатель на панели с разъемами PHONO/LINE используется для измене#
ния функции разъемов первого канала между входом проигрывателя (аналоговый
проигрыватель виниловых пластинок) и линейным входом (линейный уровень
сигнала).
2 Переключатель входов канала 2
CD 2:
Выбираются входы CD (линейный уровень сигнала).
PHONO 2/LINE 2:
Выбираются входы PHONO/LINE [Звукосниматель/Линейный вход].
• Переключатель на панели с разъемами PHONO/LINE используется для измене#
ния функции разъемов второго канала между входом проигрывателя (аналоговый
проигрыватель виниловых пластинок) и линейным входом (линейный уровень
сигнала).
3 Регулятор TRIM [Подстройка]
Используется для подстройки входного уровня каждого канала (диапазон регули#
ровки от # до +9 дБ, среднее положение соответствует 0 дБ).
4 Канальный эквалайзер, регулятор высоких частот (HI)
Используется для настройки уровня высоких частот звука каждого канала (включая
функцию полного ослабления).
(Диапазон регулировки: от # до +9 дБ).
5 Канальный эквалайзер, регулятор средних частот (MID)
Используется для настройки уровня средних частот звука каждого канала (включая
функцию полного ослабления).
(Диапазон регулировки: от # до +9 дБ).
6 Канальный эквалайзер, регулятор низ
ких частот (LOW)
Используется для настройки уровня низких частот звука
каждого канала (включая функцию полного ослабления).
(Диапазон регулировки: от # до +9 дБ).
7 Индикаторы уровней каналов
Отображают текущий уровень каждого канала; максималь#
ное значение удерживается в течение 0,6 секунды.
8 Движки канальных фейдеров
Используются для регулировки уровней громкости каждого
канала.
(Диапазон регулировки: от # до 0 дБ).
9 Кнопка/индикатор пуска CDплеера от
фейдера канала 1 (функция FADER
START)
Нажатие этой кнопки включает/выключает функцию пуска от
фейдера/возврат к метке DJ CD#плеера, подключенного к
каналу 1. Кнопка светится в режиме ON [Включено]. В ре#
жиме ON производимая операция зависит от положения пе#
реключателя кроссфейдера.
• Если переключатель кроссфейдера находится в левом
положение (THRU [Сквозной проход]), то эта функция
привязана к операции канального фейдера (не связана с
кроссфейдером).
• Если переключатель кроссфейдера находится в среднем
( ) или правом ( ) положении, то эта функция
привязан к операции кроссфейдера (не связана с каналь#
ным фейдером).
10 Кнопка/индикатор пуска CDплеера от
фейдера канала 2 (функция FADER
START)
Нажатие этой кнопки включает/выключает функцию пуска от
фейдера/возврат к метке DJ CD#плеера, подключенного к
каналу 2. Кнопка светится в режиме ON [Включено]. В ре#
жиме ON производимая операция зависит от положения пе#
реключателя кроссфейдера.
• Если переключатель кроссфейдера находится в левом
положение (THRU [Сквозной проход]), то эта функция
привязана к операции канального фейдера (не связана с
кроссфейдером).
• Если переключатель кроссфейдера находится в среднем
( ) или правом ( ) положении, то эта функция
привязан к операции кроссфейдера (не связана с каналь#
ным фейдером).
11 Переключатель кроссфейдера
С помощью этого переключателя выбирается использование/отключение кроссфей#
дера, а в случае его использования выбирается тип переходной характеристики.
• Если этот переключатель находится в левом положении (THRU), то кроссфейдер
отключен, и выход канального фейдера микшируется без прохождения через
кроссфейдер.
• Если переключатель находится в центральном положении ( ), то кроссфейдер
включен, при этом выбрана плавная переходная характеристика.
• Если переключатель находится в правом положении ( ), то кроссфейдер
включен, при этом выбрана быстро нарастающая переходная характеристика (как
только движок отходит от стороны [
<
1], сразу слышен звук стороны [2
>
].
12 Движок кроссфейдера
Выводит сигналы канала 1 и канала 2 в соответствии с характеристикой, выбирае#
мой переключателем кроссфейдера. Функция кроссфейдера отключается, если пе#
реключатель кроссфейдра находится в положении [THRU].
13 Индикаторы уровня главного выхода (MASTER LEVEL)
Эти индикаторы показывают выходной уровень в монофоническом виде. Для каждо#
го индикатора максимальное значение удерживается в течение 0,6 секунды.
14 Регулятор главного уровня (MASTER LEVEL)
Используется для регулировки уровня главного выхода (диапазон регулировки:
от # до 0 дБ).
