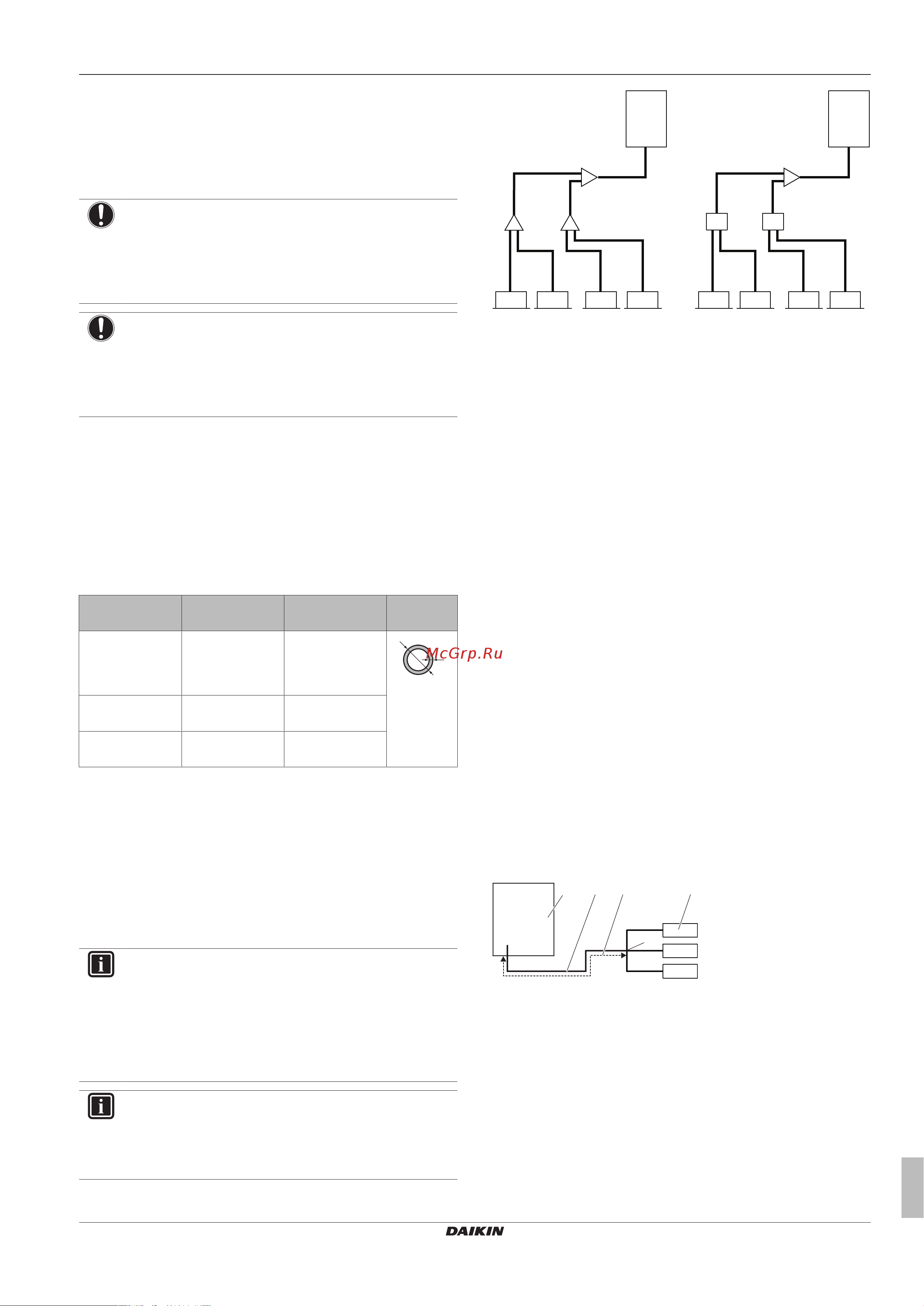

4 Подготовка
Руководство по монтажу и эксплуатации
7
RXYSQ4~6T7V1B+Y1B
Система кондиционирования VRV IV-S
4P397284-1B – 2016.03
4.2 Подготовка трубопровода
хладагента
4.2.1 Требования к трубопроводам
хладагента
ПРИМЕЧАНИЕ
При использовании хладагента R410A необходимо
содержать систему в чистоте и сухости. Необходимо
исключить возможность попадания в систему
посторонних веществ и примесей том числе
минеральных масел и влаги).
ПРИМЕЧАНИЕ
Трубки и прочие детали, работающие под давлением,
должны быть пригодными к работе с хладагентом.
Используйте бесшовные детали из меди, подвергнутой
фосфорнокислой антиокислительной обработке для
хладагента.
Загрязнение внутренних поверхностей трубок том числе
маслами) не должно превышать 30мг/10м.
4.2.2 Материал изготовления труб для
трубопроводов хладагента
Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
Степень отжига и толщина стенок труб:
Наружный
диаметр (Ø)
Степень
твердости
Толщина (t)
(a)
6,4мм (1/4")
9,5мм (3/8")
12,7мм (1/2")
Отожженная
медь (O)
≥0,80мм
t
Ø
15,9мм (5/8") Отожженная
медь (O)
≥0,99мм
19,1мм (3/4") Медь средней
твердости (1/2H)
≥0,80мм
(a) В зависимости от действующего законодательства и
максимального рабочего давления блока (см. параметр
PS High на паспортной табличке блока) могут
потребоваться трубы с большей толщиной стенки.
Соединения с накидными гайками: Пользуйтесь деталями
только из отожженного металла.
4.2.3 Как подобрать трубки по размеру
Чтобы определить размеры трубок, см. приведенные далее
таблицы и иллюстрацию (только как ориентир).
ИНФОРМАЦИЯ
Сочетание внутренних блоков VRVDX и RADX не
допускается.
Сочетание внутренних блоков RA DX и AHU не
допускается.
Сочетание внутренних блоков RA DX с воздушной
завесой не допускается.
ИНФОРМАЦИЯ
Если устанавливаются внутренние блоки RA DX,
необходимо задать местную настройку [2‑38] (= тип
установленных внутренних блоков). См. параграф
"6.1.8Режим 2: местные настройки"на стр.21.
A
B-1 B-2
C-1 C-2 C-3 C-4 E E E E
1 1
3-1 3-2 3-3 3-4
A
D
RA DXVRV DX
D
4
4
5 5 5 5
2 2
2 2
1 Наружный блок
2 Комплекты для разветвления трубопроводов
хладагента
3-1~3-4 Внутренние блоки VRVDX
4 Блоки разветвления
5 Внутренние блоки RADX
A Трубопровод между наружным блоком и (первым)
комплектом разветвления трубопровода хладагента
B-1 B-2 Трубопроводы между рефнетами
C-1~C-4 Участок между рефнетом и внутренним блоком
D Трубопровод между рефнетом и блоком BP
E Трубопровод между блоком BP и внутренним блоком
RADX
Если использовать трубки необходимых размеров (дюймовых)
невозможно, допускается применение трубок других диаметров
(миллиметровых) с учетом следующих рекомендаций:
Подбирайте диаметр трубок так, чтобы он максимально
соответствовал необходимому.
В местах стыковки трубок дюймовых и миллиметровых
диаметров используйте соответствующие переходники
(приобретаются по месту установки).
Расчет дополнительного количества хладагента необходимо
скорректировать, как указано в параграфе "5.6.2 Расчёт
количества хладагента для дозаправки"на стр.14.
A: Трубопровод между наружным блоком и
(первым) комплектом разветвления
трубопровода хладагента
Если общая эквивалентная длина трубок между наружными и
внутренними блоками составляет 90 м и более, необходимо
увеличить диаметр трубок главного трубопровода газообразного
хладагента. Если установить трубки диаметра,
рекомендованного для трубопровода газообразного хладагента,
или увеличить диаметр стандартных трубок не представляется
возможным, то последние придется оставить (что может
привести к некоторому снижению производительности).
a
e
b c
d
a Наружный блок
b Главный трубопровод газообразного хладагента
c Увеличение
d Первый рефнет трубопровода хладагента
e Внутренний блок
