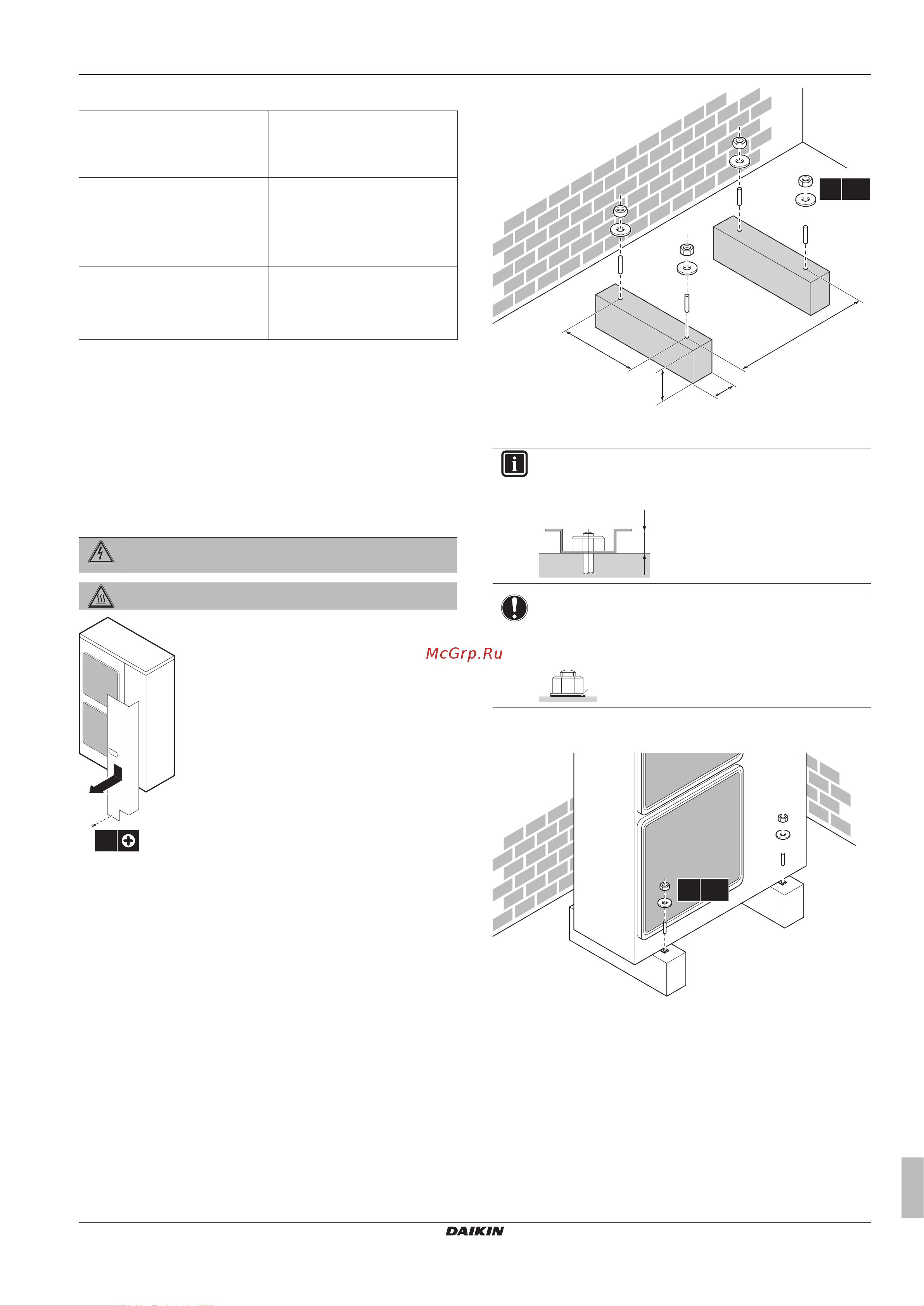

5 Монтаж
Руководство по монтажу и эксплуатации
9
RXYSQ4~6T7V1B+Y1B
Система кондиционирования VRV IV-S
4P397284-1B – 2016.03
Электропроводка управления
Электропроводка управления Экранированные виниловые
шнуры с сечением от 0,75 до
1,25мм² или кабели (2-
жильные)
Максимальная длина
электропроводки
(= расстояние между
наружным блоком и самым
дальним внутренним блоком)
300м
Общая длина электропроводки
(= расстояние между
наружным блоком и всеми
внутренними блоками)
600м
Если общая длина электропроводки управления
превысит эти пределы, возможны ошибки передачи
данных.
5 Монтаж
5.1 Открытие агрегата
5.1.1 Чтобы открыть наружный агрегат
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО! РИСК ОЖОГОВ
1×
1
2
5.2 Монтаж наружного агрегата
5.2.1 Подготовка монтажной конструкции
Подготовьте 4 комплекта анкерных болтов, гаек и шайб
(приобретаются по месту установки), а именно:
(mm)
>150
620
350
(345-355)
4× M12
a
a Проследите за тем, чтобы дренажные отверстия не
оказались перекрытыми.
ИНФОРМАЦИЯ
Рекомендованная высота верхней выступающей части
болтов составляет 20мм.
20
ПРИМЕЧАНИЕ
Закрепите наружный агрегат на фундаментных болтах
с помощью гаек и резиновых шайб (a). Если покрытие в
зоне крепления содрано, гайки легко ржавеют.
a
5.2.2 Установка наружного блока
4× M12
5.2.3 Обустройство дренажа
▪ Убедитесь, что конденсационная вода удаляется
надлежащим образом.
▪ Во избежание намерзания льда установите агрегат на
основании, обеспечивающем надлежащий дренаж.
▪ Для отвода воды от фундамента проложите вокруг него
дренажную канавку.
▪ Избегайте слива воды на тротуары, чтобы во время
заморозков на них не образовался гололед.
