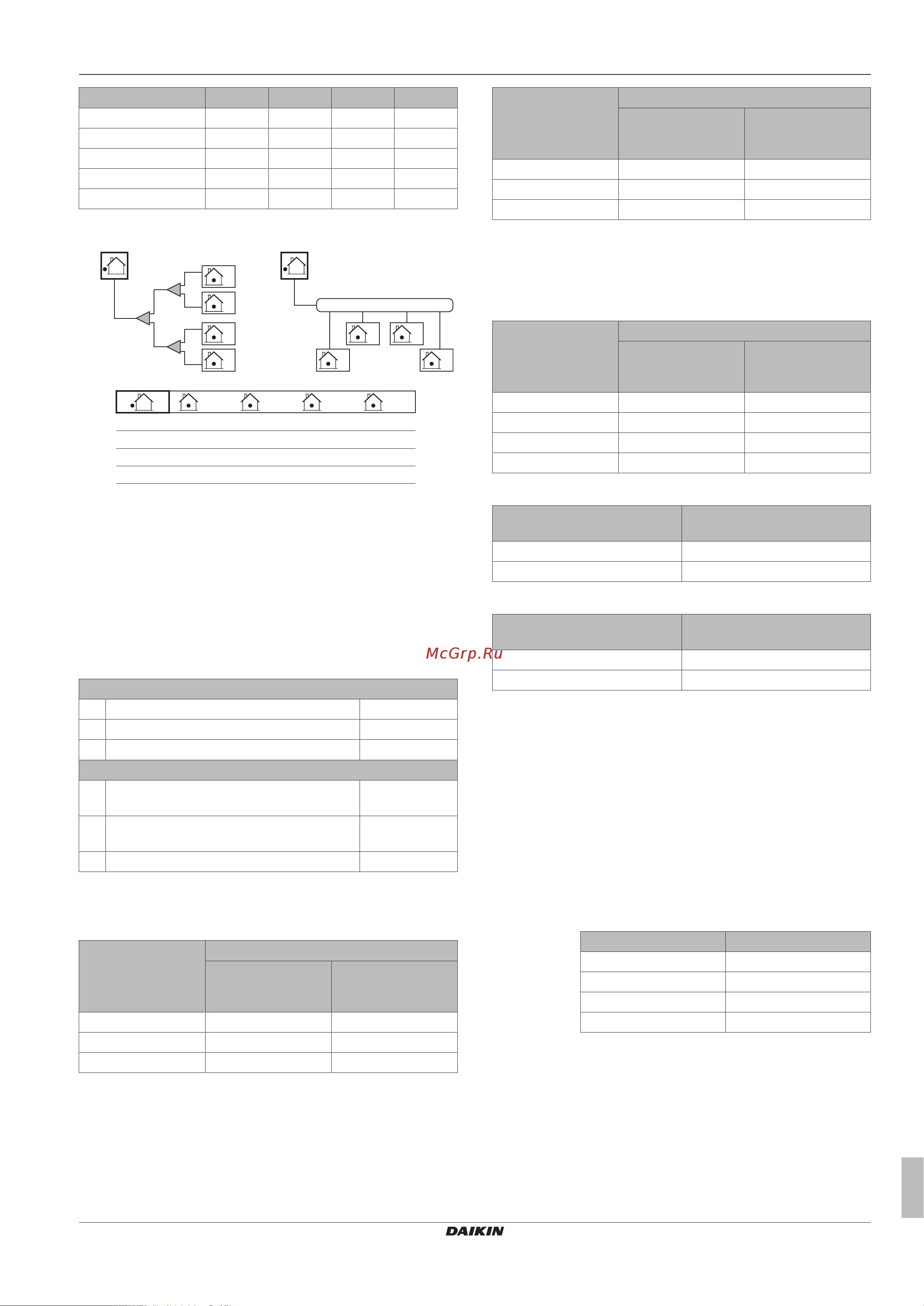

![Daikin RXYQ-T [11/52] Подготовка](/views2/1935610/page11/bgb.png)
4 Подготовка
Руководство по монтажу и эксплуатации
11
RYYQ+RYMQ+RXYQ8~20T7Y1B
Система кондиционирования VRV IV
4P370473-1C – 2016.07
Наружный блок FXTQ50 FXTQ63 FXTQ80 FXTQ100
RYYQ8/RXYQ8 4× O — — —
RYYQ10/RXYQ10 — 4× O — —
RYYQ12/RXYQ12 — — 4× O —
RYYQ14/RXYQ14 — — 2× O 2× O
RYYQ16/RXYQ16 — — — 4× O
Компоновка системы (2 варианта)
4
2 3
4
1
1 2 3 4
3
2
1
1. 2.
C
C
A
A
B
b
a1
a2
a2
12 HP FXTQ80 FXTQ80 FXTQ80 FXTQ80
14 HP FXTQ100 FXTQ80 FXTQ100 FXTQ80
16 HP FXTQ100 FXTQ100 FXTQ100 FXTQ100
10 HP FXTQ63 FXTQ63 FXTQ63 FXTQ63
8 HP FXTQ50 FXTQ50 FXTQ50 FXTQ50
A Трубопровод между наружным блоком и первым
комплектом разветвления трубопровода хладагента
B Трубопроводы между комплектами для разветвления
трубопровода хладагента
C Трубопроводы между комплектом для разветвления
трубопровода хладагента и внутренними блоками
a1, a2 Рефнет-тройники
b Рефнет-коллектор
Перепад высот трубопроводов хладагента
Длина труб и перепады высот должны соответствовать
указанным далее параметрам.
Максимальная длина трубопровода
1 Самый длинный (по факту) трубопровод ≤120м
2 После первого разветвления ≤40м
3 Общая длина трубопровода ≤300м
Максимальные перепады высот
1 Между внутренними и наружным блоками
(наружный расположен ниже)
≤40м
2 Между наружным и внутренними блоками
(наружный расположен выше)
≤50м
3 Между внутренними блоками ≤15м
A: Трубопровод между наружным блоком и первым
комплектом разветвления трубопровода хладагента
Диаметры, рекомендованные к применению:
Тип мощности
наружного блока
(HP)
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
8 19,1 9,5
10 22,2 9,5
12~16 28,6 12,7
B: Трубопроводы между комплектами для разветвления
трубопровода хладагента
Диаметры, рекомендованные к применению:
Тип мощности
наружного блока
(HP)
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
8+10 22,2 9,5
12 28,6 12,7
14+16 28,6 15,9
C: Участок между рефнетом и внутренним блоком
Диаметр труб должен совпадать с диаметром соединений
(трубопроводов жидкого и газообразного хладагентов) с
внутренними блоками. Ниже указаны диаметры для внутренних
блоков:
Внутренний блок Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
FXTQ50 15,9 9,5
FXTQ63 15,9 9,5
FXTQ80 19,1 9,5
FXTQ100 22,2 9,5
a1, a2: Рефнет-тройники
Тип мощности наружного
блока (HP)
Рефнет-тройник
8+10 KHRQ22M29T9
12~16 KHRQ22M64T
b: Рефнет-коллектор
Тип мощности наружного
блока (HP)
Рефнет-коллектор
8+10 KHRQ22M64H
12~16 KHRQ22M75H
С дозаправкой хладагентом
Если в состав системы входят внутренние блоки FXTQ, то
необходима дозаправка хладагента.
Общее количество хладагента, заправленного в систему = Z = O
+R+P
O Стандартная заводская заправка наружного блока
R Дозаправка в соответствии с диаметром/длиной
трубопровода жидкого хладагента и с объемом
хладагента, предусмотренным для наружного блока.
См. раздел "5.6.3Расчёт количества хладагента для
дозаправки"на стр.19.
P Дозаправка из-за установки внутренних блоков FXTQ.
P=ΣT
1..4
T Дозаправка каждого внутреннего блока (в объеме,
зависящем от типа этих блоков)
Внутренний блок T (кг)
FXTQ50 0,6
FXTQ63 0,5
FXTQ80 0,9
FXTQ100 1,1
4.2.5 Системы с несколькими наружными
блоками: Допустимые варианты
компоновки
▪ Трубки, проходящие между наружными блоками, должны
быть проложены ровно или с небольшим смещением вверх во
избежание задержки в них масла.
Схема 1 Схема 2
