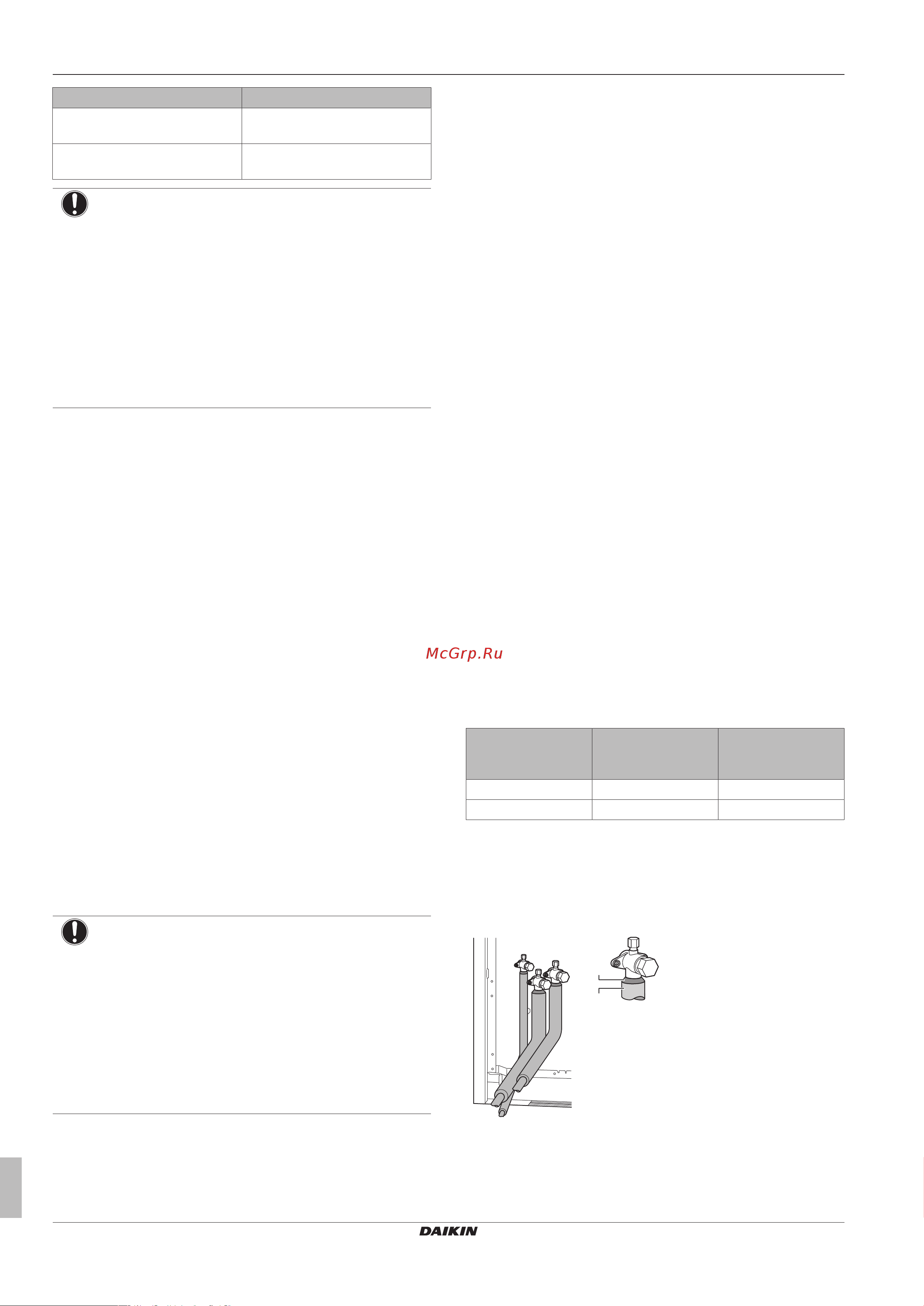

Daikin RYYQ-T [18/52] Монтаж
![Daikin RYYQ-T [18/52] Монтаж](/views2/1935610/page18/bg12.png)
5 Монтаж
Руководство по монтажу и эксплуатации
18
RYYQ+RYMQ+RXYQ8~20T7Y1B
Система кондиционирования VRV IV
4P370473-1C – 2016.07
Клапан Состояние клапана
Запорный клапан в контуре
газообразного хладагента
Перекрыт
Запорный клапан
стабилизирующей магистрали
Перекрыт
ПРИМЕЧАНИЕ
Также следует испытать на герметичность соединения
с внутренними блоками и все внутренние блоки и
выполнить их вакуумную осушку. Кроме того, держите
открытыми все клапаны, установленные по месту
установки (приобретаются по месту установки).
Подробную информацию см. в руководстве по монтажу
внутреннего блока. Испытание на герметичность и
вакуумную осушку необходимо выполнить до подачи
электропитания на блок. В противном случае см. также
схему, приведенную выше в этом разделе (см.
"5.4.1 Проверка проложенных трубопроводов
хладагента"на стр.17).
5.4.4 Проверка на утечку газообразного
хладагента
Испытание на герметичность должно проводиться в
соответствии со стандартом EN378‑2.
Порядок выполнения проверки на утечку:
Испытание на герметичность вакуумом
1 Откачивайте воздух из системы через трубопроводы
жидкого и газообразного хладагента до –100,7 кПа
(–1,007бар/5торр) в течение, как минимум, 2-х часов.
2 По достижении этого давления выключите вакуумный
насос, подождите не менее 1 минуты и проверьте, не
повысилось ли давление.
3 Если давление повысилось, то либо в системе присутствует
влага (см. ниже описание вакуумной осушки), либо система
негерметична.
Порядок выполнения проверки на утечку:
Испытание на герметичность давлением
1 Нарушьте вакуум, подав в систему азот под избыточным
давлением не менее 0,2 МПа (2 бар). Это давление ни в
коем случае не должно быть выше максимального рабочего
давления блока, т.е. 4,0МПа (40бар).
2 Проверьте систему на герметичность, нанеся раствор для
проведения пробы на образование пузырей на все трубные
соединения.
3 Выпустите весь азот.
ПРИМЕЧАНИЕ
Обязательно используйте раствор для проведения
пробы на образование пузырей, рекомендованный
вашим поставщиком. Не используйте мыльный
водяной раствор, который может вызвать
растрескивание накидных гаек (в мыльном водяном
растворе может содержаться соль, которая впитывает
влагу, замерзающую при охлаждении трубопроводов) и
привести к коррозии конических соединений (в
мыльном водяном растворе может содержаться
аммиак, который вызовет коррозионный эффект между
латунной накидной гайкой и медным раструбом).
5.4.5 Порядок выполнения вакуумной
осушки
Чтобы полностью удалить влагу из системы, необходимо
выполнить следующие действия:
1 Откачивайте из системы воздух в течение, как минимум, 2-х
часов до тех пор, пока в системе не установится
контрольное давление –100,7кПа (–1,007бар/5торр).
2 При выключенном вакуумном насосе в системе должен
сохраняться контрольный вакуум в течение не менее 1
часа.
3 Если контрольный вакуум в системе не возникает в течение
2 часов или не сохраняется в течение 1 часа, возможно, в
системе присутствует чрезмерное количество влаги. В этом
случае нарушьте вакуум, подав в систему азот под
избыточным давлением 0,05 МПа (0,5 бар) и повторяйте
действия с 1 по 3 до тех пор, пока влага не будет
полностью удалена.
4 Откройте запорные клапаны наружного блока или оставьте
их перекрытыми в зависимости от того, нужно ли сразу же
залить хладагент через заправочное отверстие или
сначала выполнить частичную заправку через контур
жидкого хладагента. Подробнее см. параграф
"5.6.2Заправка хладагентом"на стр.19.
5.5 Изоляция трубопроводов
хладагента
После окончания испытания на герметичность и
вакуумирования трубопроводы необходимо заизолировать. При
этом следует принять во внимание следующее:
▪ Проследите за тем, чтобы соединения трубопроводов и
разветвительных элементов были полностью изолированы.
▪ Обязательно заизолируйте трубопроводы жидкого и
газообразного хладагента (для всех блоков).
▪ Используйте термостойкий вспененный теплоизолятор,
который может противостоять температуре 70°C для
трубопроводов жидкого хладагента и температуре 120°C для
трубопроводов газообразного хладагента.
▪ Усильте изоляцию на трубопроводах хладагента в
соответствии с климатическими особенностями места
установки.
Температура
окружающего
воздуха
Относительная
влажность
Минимальная
толщина
≤30°C от 75% до 80% 15мм
>30°C ≥80% 20мм
На поверхности изоляции может образовываться конденсат.
▪ При вероятном стекании конденсата с запорного клапана во
внутренний блок через щели между изоляцией и трубами из-
за того, что наружный блок расположен выше внутреннего,
стекание конденсата нужно предотвратить, загерметизировав
соединения. См. иллюстрацию ниже.
b
a
a Изоляционный материал
b Замазка и т.п.
