Русский 6
Монтаж
• Установите блок горизонтально.
• Блок может устанавливаться непосредственно на бетонном балконе или твердой площадке, если обеспечен надлежащий
дренаж.
• Если вибрация может передаваться в здание, используйте виброустойчивую резину (приобретается по месту).
1. Соединения (соединительный порт)
Установите внутренний агрегат согласно представленной ниже таблице, в которой показана взаимосвязь между
классом внутреннего агрегата и соответствующим портом.
Суммарный класс внутреннего агрегата, для которого допускается подключение к этому блоку:

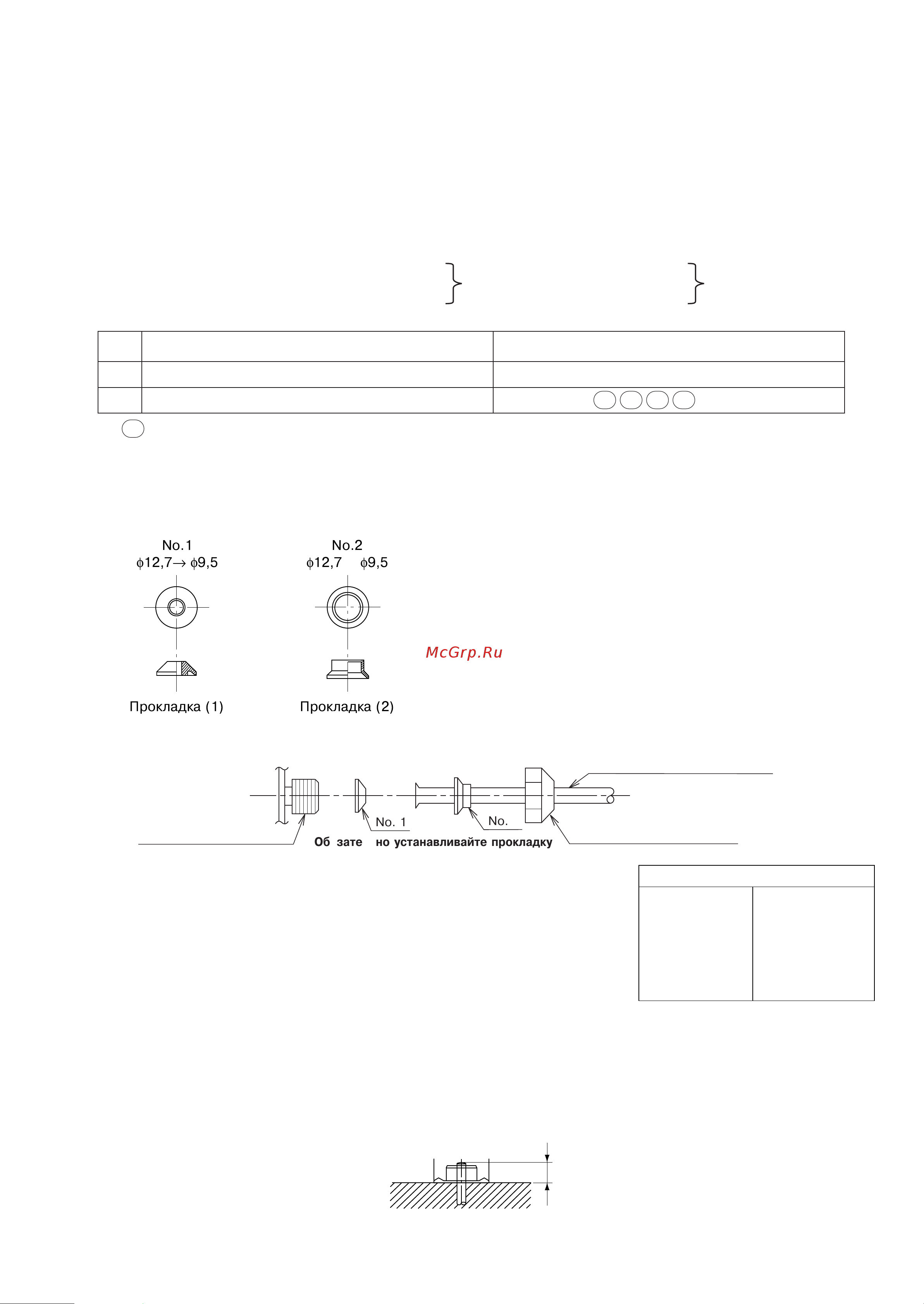

Использование переходников
Используйте поставляемые с блоком переходники, как описано ниже.
• Соединение трубопровода φ9,5 с соединительным портом газового трубопровода φ12,7:
Меры предосторожности при установке
• Проверьте прочность и горизонтальность площадки для установки, так чтобы агрегат после установки не вызывал
вибраций или шума при работе.
• Согласно чертежу фундамента надежно закрепите блок фундаментными болтами. (Подготовьте 4 комплекта
фундаментных болтов М8 или М10, гаек и шайб, приобретаемых по месту установки.)
• Оптимально будет ввинтить фундаментные болты, оставив 20 мм над
поверхностью фундамента.
• При использовании показанного выше комплекта переходника
не допускайте чрезмерной затяжки гайки. В противном случае возможно
повреждение меньшего трубопровода. (приблизительно
2/3–1 нормальный крутящий момент)
• Нанесите фреоновое масло на резьбовой соединительный порт
наружного агрегата в месте установки накидной гайки.
• Используйте подходящий гаечный ключ, чтобы предотвратить повреждение
резьбы соединения из-за чрезмерной затяжки накидной гайки.
Момент затяжки накидной гайки
Накидная гайка
для φ12,7
49,5–60,3 Н·м
(505–615 кгс·см)
2AMXM40M∗
2MXM40M∗
2AMXM50M∗
2MXM50M∗
A
B
20 ,15, 25,35,42,50
20 ,15 , 25 , 35
20 , 25 , 35
20 ,
15 ,
15 , 25 , 35
2AMXM40M∗
2MXM40M∗
2AMXM50M∗
2MXM50M∗
: Для подключения трубопроводов используйте переходники.
Сведения об артикулах и форме переходников см. в разделе “Использование переходников”.
Порт
До 6,0 кВт До 8,5 кВт
Модели с тепловым насосом:
φ
→φ
φ
→φ
No. 2
No. 1
Îáÿçàòåëüíî óñòàíàâëèâàéòå ïðîêëàäêó.
Ãàéêà ðàñòðóáà (äëÿ φ12,7)
Ñîåäèíèòåëüíûé ïîðò
íàðóæíîãî áëîêà
Òðóáîïðîâîäû ìåæäó áëîêàìè
20
3PRU423316-1G.book Page 6 Friday, June 10, 2016 10:26 AM
