• Просверлите отверстие для монтажной трубы в стене в заранее намеченной

позиции ударной дрелью или перфоратором. Наклон монтажной трубы должен

быть примерно 5°-10° вниз наружу.

• Для защиты монтажной трубы и кабелей в отверстии в стене от грызунов, которые

могу обитать в полых стенах, установите защитную крышку и закрепите ее с

помощью шпатлевки (см. рис. 4)

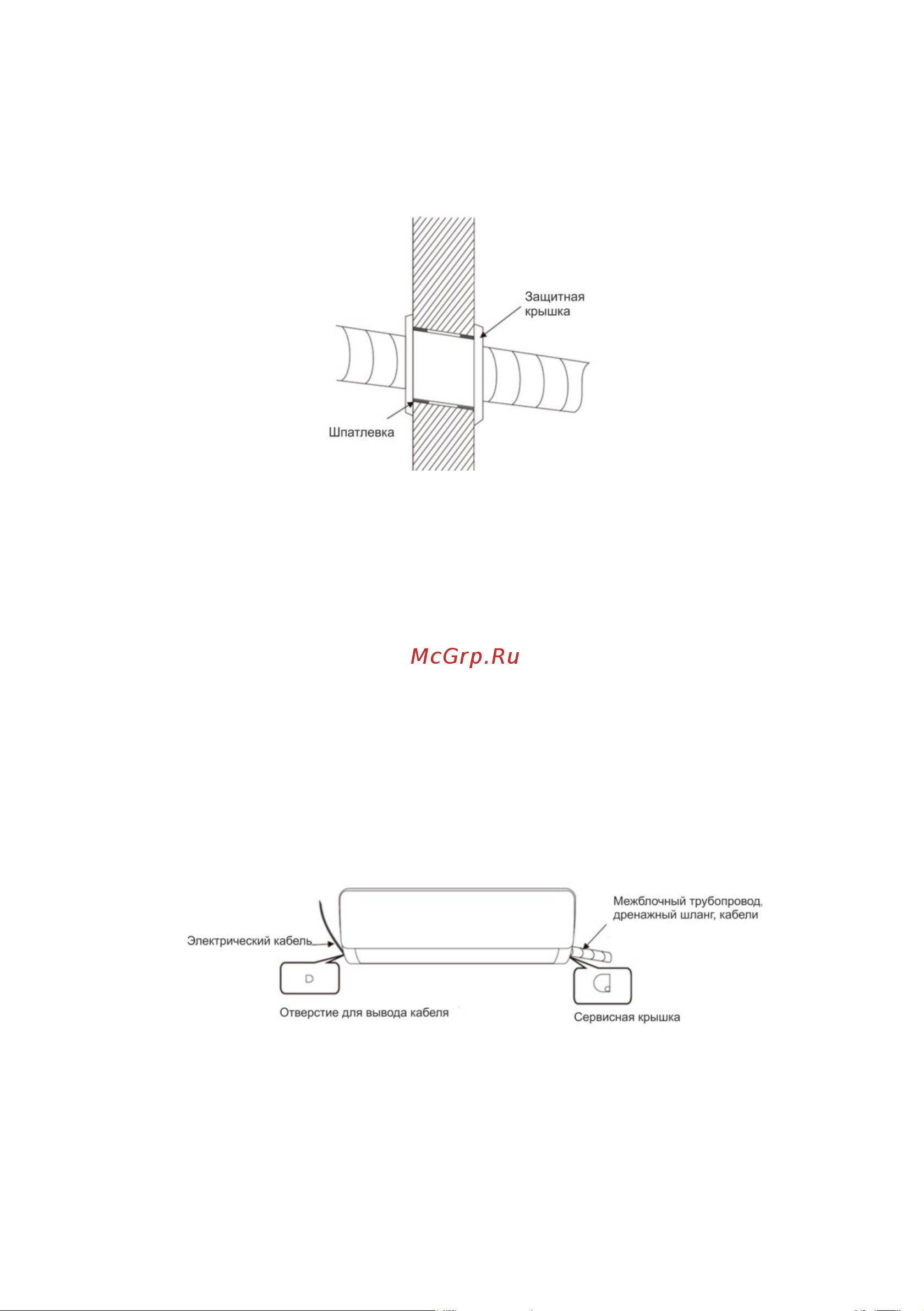

Рисунок 4

Примечание: Обычно, отверстие в стене должно быть диаметром 60-80 мм. Когда

делаете отверстие в стене, внимательно следите за тем, чтобы не повредить другие

провода, находящиеся внутри стены.

Маршрут трубопровода

В зависимости от расположения установленного прибора, трубопровод можно провести

сбоку от него, слева или справа (см. рис. 5), или горизонтально от задней части прибора

(см. рис. 6), в зависимости от длины трубопровода внутреннего блока. В случае боковой

установки отрежьте выходной отрезной запас с противоположной стороны.

Электрический кабель должен быть проведен отдельно от трубопровода. Оставьте

необходимую длину кабеля и проведете его через отверстие в стене.

Рисунок 5
