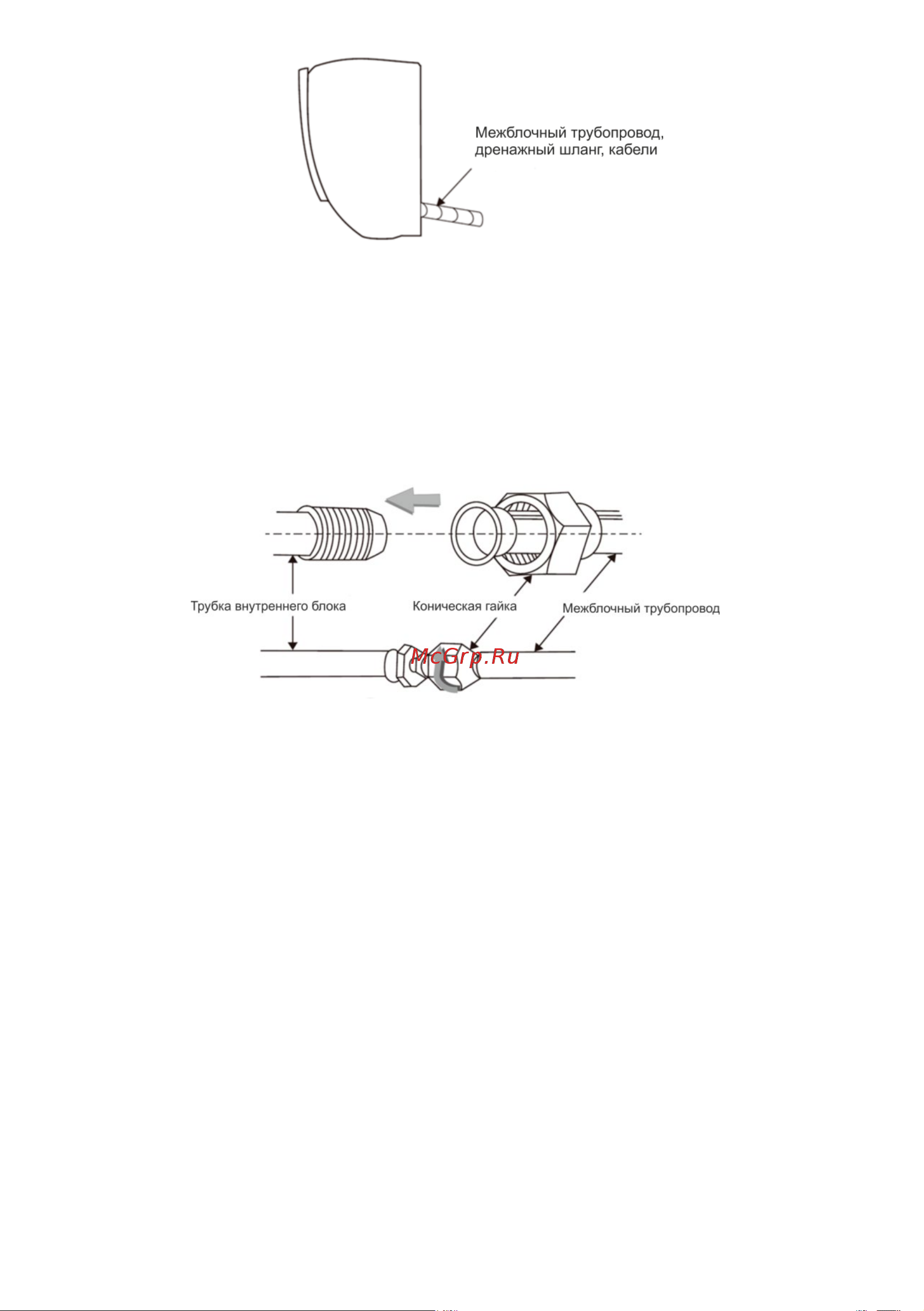

Рисунок 6

Соединение трубопроводов

1. Отсоедините крепления и вытащите дренажную трубку внутреннего блока из корпуса.

2. Подсоедините межблочный трубопровод к внутреннему блоку: затяните коническую

гайку вручную, затем затяните ее гаечным ключом, как показано на рисунке (см. рис. 7).

Рисунок 7

Соединение дренажной трубки

1. На выход внутреннего блока (пластиковую трубку с наконечником) натягивается гофра.

2. Соединение фиксируется хомутом.

3. Дренажный шланг должен прокладываться с уклоном в сторону выхода воды.

Дренажный шланг не должен иметь перегибов, скручиваний, загибов и т.п. Конец

дренажного шланга не должен быть опущен в воду

Оплетка трубопровода

1. Используйте армированный скотч для обмотки соединений внутреннего блока и

межблочного трубопровода, а затем используйте изоляционный материал для

герметизации, во избежание образования конденсата в соединительных частях.

2. Соедините выпускной патрубок с дренажными трубами и выровняйте межблочный

трубопровод, кабели и сливной шланг прямо.

3. Используйте стяжки, чтобы обернуть соединительные трубки, кабели и сливной шланг.

Запустите трубку под уклоном вниз.
