IM2019
14

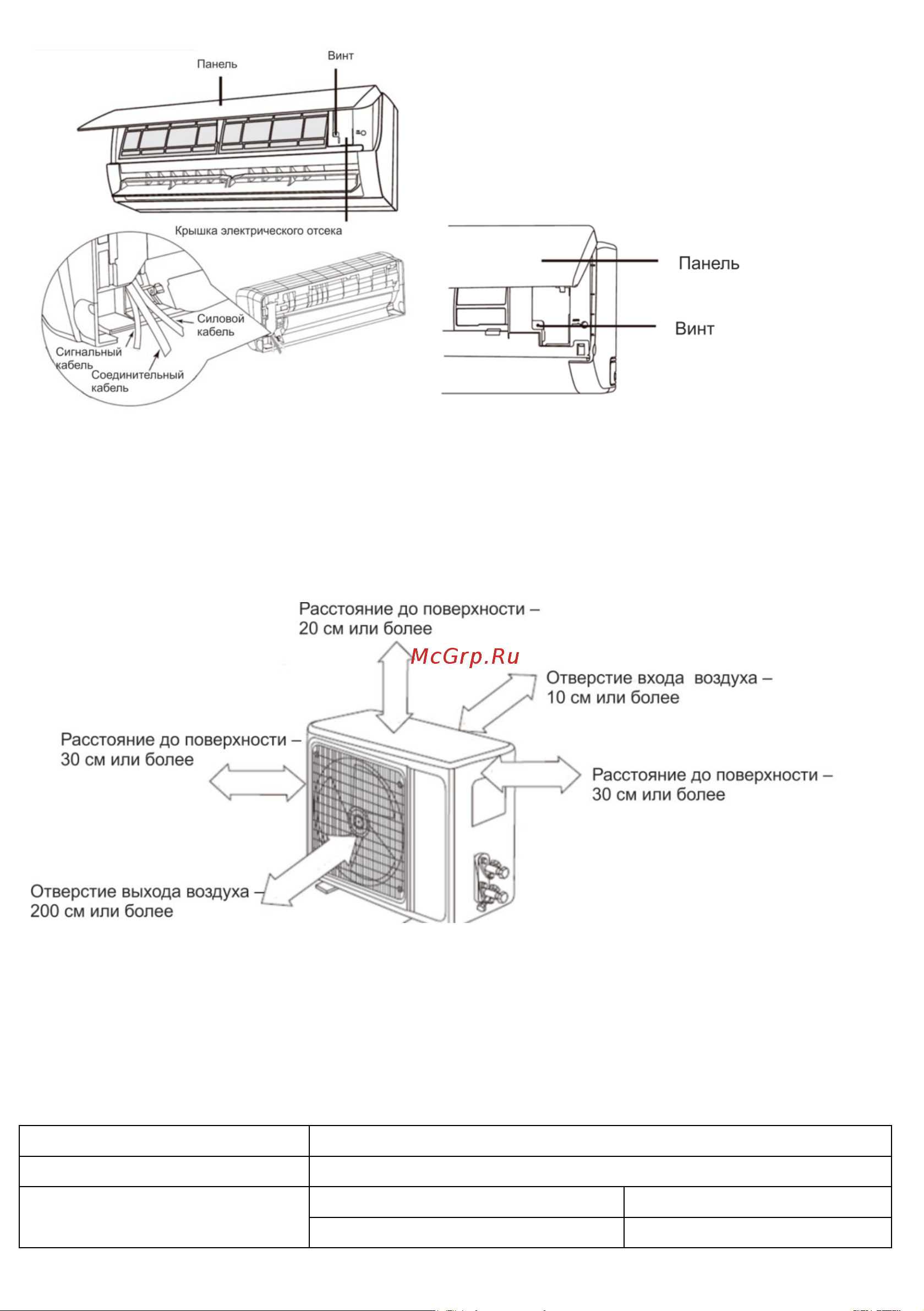

Рисунок 10 Рисунок 11
УСТАНОВКА ВНЕШНЕГО БЛОКА
Расстояния до ближайших поверхностей
Рисунок 12
Установка межблочного трубопровода
Соедините трубки с запорным вентилем и затяните коническую гайку пальцами. Затем
затяните коническую гайку гаечным ключом.
При увеличении длины трубопровода необходимо добавить дополнительное количество
хладагента, чтобы не ухудшить работу кондиционера.
Длина трубопровода
Количество хладагента, которое необходимо добавить
≤5 метров
Не требуется добавление
5-15 метров
Мощность ≤12000 BTU
20 грамм/метр
Мощность ≥18000 BTU
30 грамм/метр
