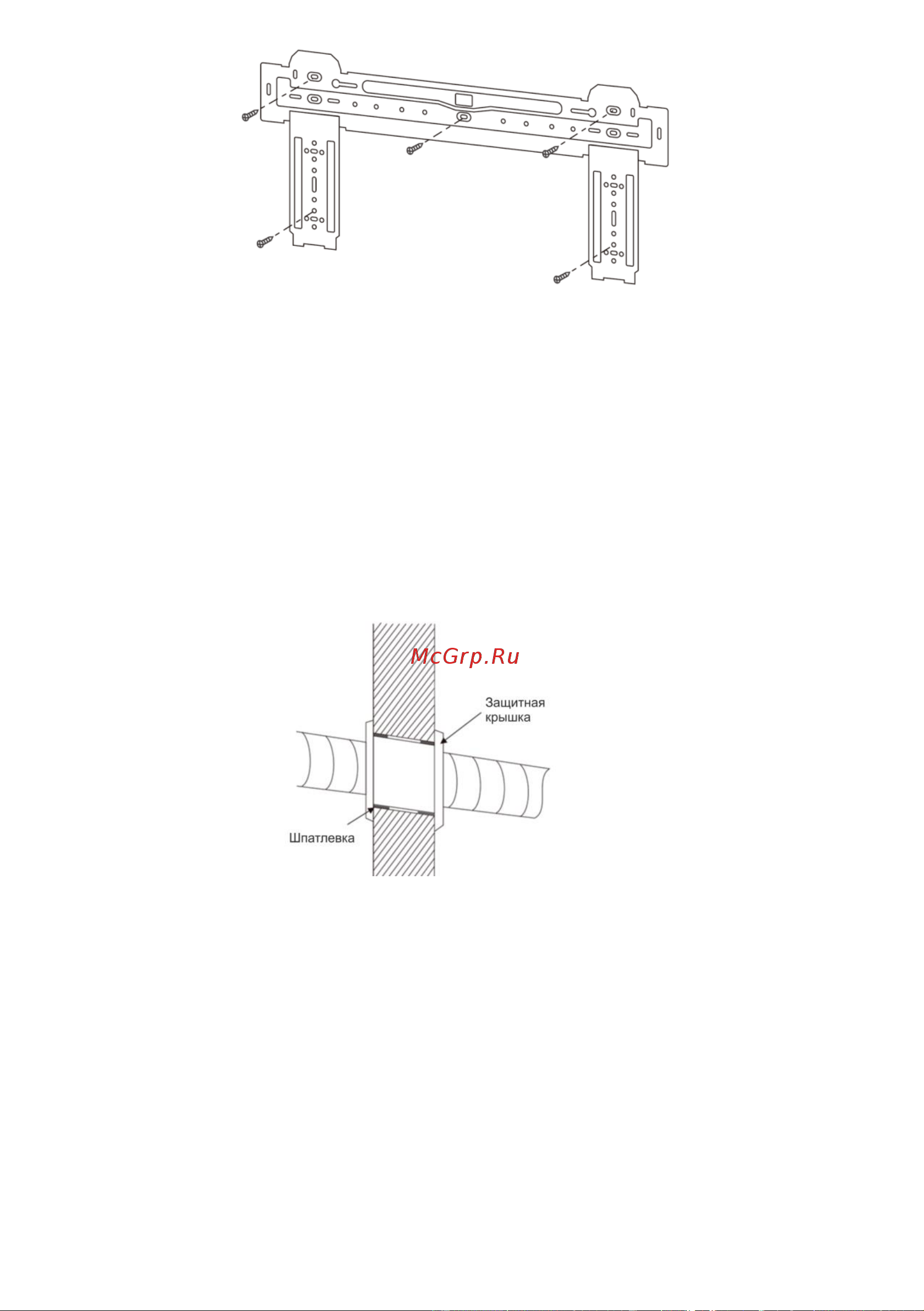

Рисунок 3

Сквозное отверстие в стене

Просверлите отверстие для монтажной трубы в стене в заранее намеченной позиции

ударной дрелью или перфоратором. Наклон монтажной трубы должен быть примерно 5°-

10° вниз наружу.

Для защиты монтажной трубы и кабелей в отверстии в стене от грызунов, которые могу

обитать в полых стенах, установите защитную крышку и закрепите ее с помощью

шпатлевки (см. рис. 4)

Рисунок 4

Примечание: Обычно, отверстие в стене должно быть диаметром 60-80 мм. Когда

делаете отверстие в стене, внимательно следите за тем, чтобы не повредить другие

провода, находящиеся внутри стены.

Маршрут трубопровода

В зависимости от расположения установленного прибора, трубопровод можно провести

сбоку от него, слева или справа (см. рис. 5), или горизонтально от задней части прибора

(см. рис. 6), в зависимости от длины трубопровода внутреннего блока. В случае боковой

установки отрежьте выходной отрезной запас с противоположной стороны.
