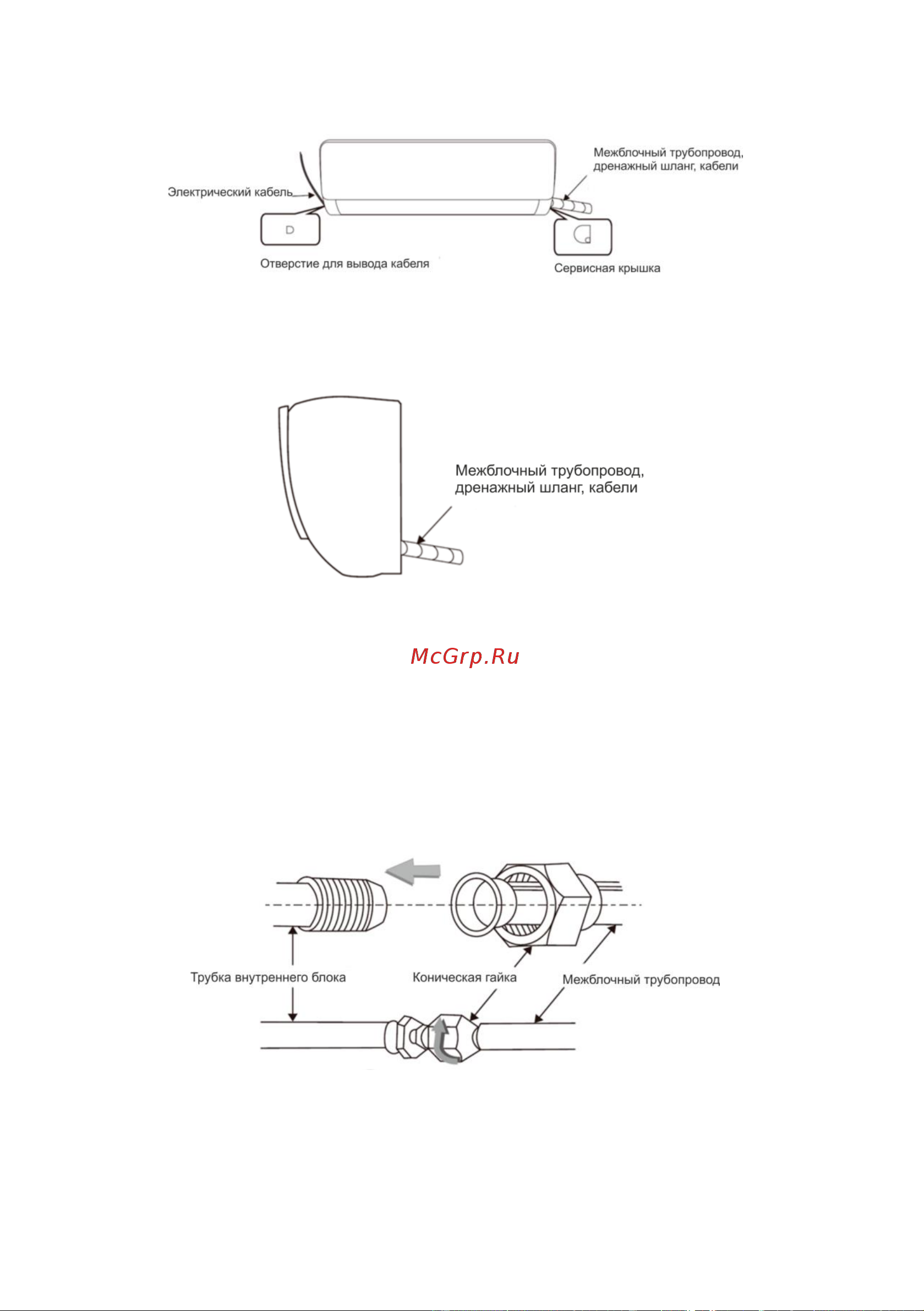

Электрический кабель должен быть проведен отдельно от трубопровода. Оставьте
необходимую длину кабеля и проведете его через отверстие в стене.
Рисунок 5
Рисунок 6
Соединение трубопроводов
1. Отсоедините крепления и вытащите дренажную трубку внутреннего блока из корпуса.
2. Подсоедините межблочный трубопровод к внутреннему блоку: затяните коническую
гайку вручную, затем затяните ее гаечным ключом, как показано на рисунке (см. рис. 7).
Рисунок 7
