![Whirlpool AMD 030 [3/22] Oписание прибора](/views2/1936427/page3/bg3.png)
116

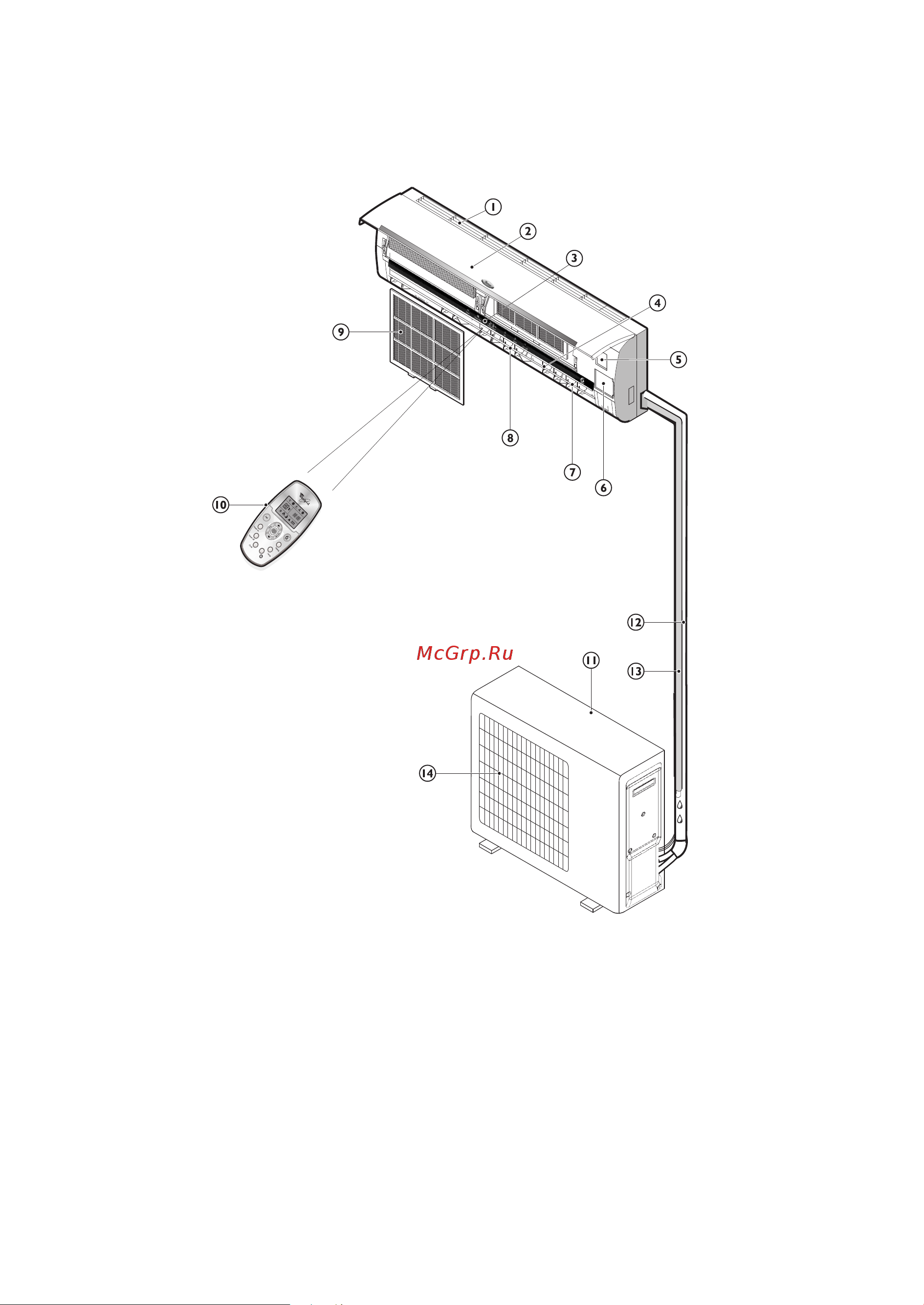

OПИСАНИЕ ПРИБОРА
Внутренний блок
1. Отверстие для впуска воздуха
2. Передняя панель
3. Панель дисплея
4. Отверстие для выпуска воздуха
5. Электрическая коробка
6. Кнопка возврата в исходное
положение индикатора фильтра
7. Жалюзи вертикальной регулировки
8. Жалюзи горизонтальной регулировки
9. Воздушный фильтр
10.Пульт ДУ
Наружный блок
11. Отверстие для впуска воздуха
12. Трубопроводы и соединительный
кабель питания
13. Дренажная трубка
Примечание: Стекание конденсата
происходит во время работы в режиме
охлаждения (COOLING) или осушения
(DRY).
14. Выпуск воздуха
Изображения в инструкции пользователя основаны на внешнем виде стандартных
моделей, форма и дизайн могут варьироваться в зависимости от модели.
