118
1. КНОПКА ВКЛ/ВЫКЛ
Включает или Выключает устройство при
нажатии на эту кнопку.
2. КНОПКА MODE
Используется для выбора режима работы.
3. КНОПКА ВЕНТИЛЯТОРА FAN
Используется для выбора скорости работы
вентилятора: auto (автоматический выбор),
high (высокая), medium (средняя) или low
(низкая).
4-5. КНОПКИ ЗАДАНИЯ ТЕМПЕРАТУРЫ
ПОМЕЩЕНИЯ
Используются для выбора температуры
помещения. Используются для настройки
времени в режиме таймера, а также
реального времени.
6. КНОПКА
Используется для установки или
прекращения работы 6го чувства, также во
время режима готовности.
7. КНОПКА SWING (КАЧАНИЕ)
Используется для включения или
остановки качания жалюзи вертикальной
регулировки и для задания желаемого
направления потока воздуха (вверх/вниз).
8. КНОПКА SLEEP (СОН)
Используется для установки или отмены
режима SLEEP.
9. КНОПКА
Когда вы нажимаете кнопку, пульт
дистанционного управления передаёт
сигнал актуальной температуры в комнате
внутреннему блоку каждые 10 минут.
Поэтому, пожалуйста, держите пульт
дистанционного управления в таком месте,
из которого он может должным образом
передавать сигнал внутреннему блоку.
Нажмите один раз, чтобы установить, и
нажмите снова, чтобы отменить.
10.КНОПКА ЧАСОВ
Используется для ввода текущего времени.
11-12. КНОПКИ ТАЙМЕРА
Используется для установки или отмены
действия таймера.
13.КНОПКА JET (ПОТОК)
Используется для включения или
выключения быстрого охлаждения.
(Режим быстрого охлаждения
используется при высокой скорости
вентилятора, при этом заданное значение
температуры автоматически меняется и
становится равным 18°C).
U
U
ON
OFF
1
2
6
7
5
8
9
4
3
13
12
11
10
СИМВОЛЫ ИНДИКАТОРА НА ДИСПЛЕЕ
ПУЛЬТА УПРАВЛЕНИЯ
Индикатор охлаждения
Индикатор режима DRY (Осушение)
Индикатор режима "Только вентилятор"
Индикатор обогрева
Автоматический режим выбора
скорости вентилятора
Высокая скорость вентилятора
Средняя скорость вентилятора
Низкая скорость вентилятора
индикатор работы режима
6-ое чувство
Индикатор режима сна
индикатор работы режима Round you
индикатор работы режима JET
Передача сигнала
Показания таймера
Отображение текущего времени
Вывод заданной температуры
U
U
O
ON
OFF

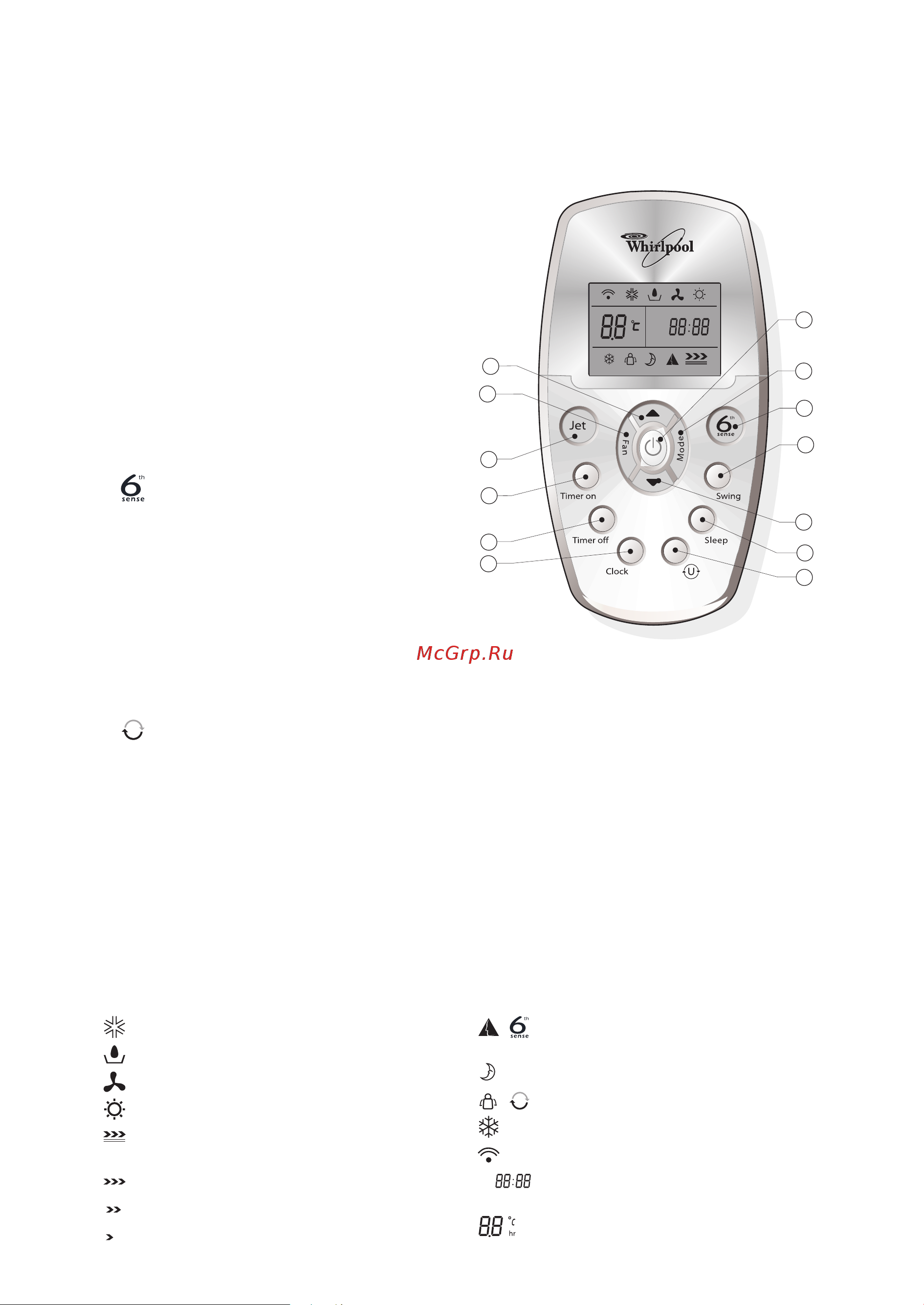

ФУНКЦИИ И ИНДИКАТОРЫ ПУЛЬТА
УПРАВЛЕНИЯ
