LUNA3 COMBI руководство по установке и эксплуатации

10 накопительный бойлер

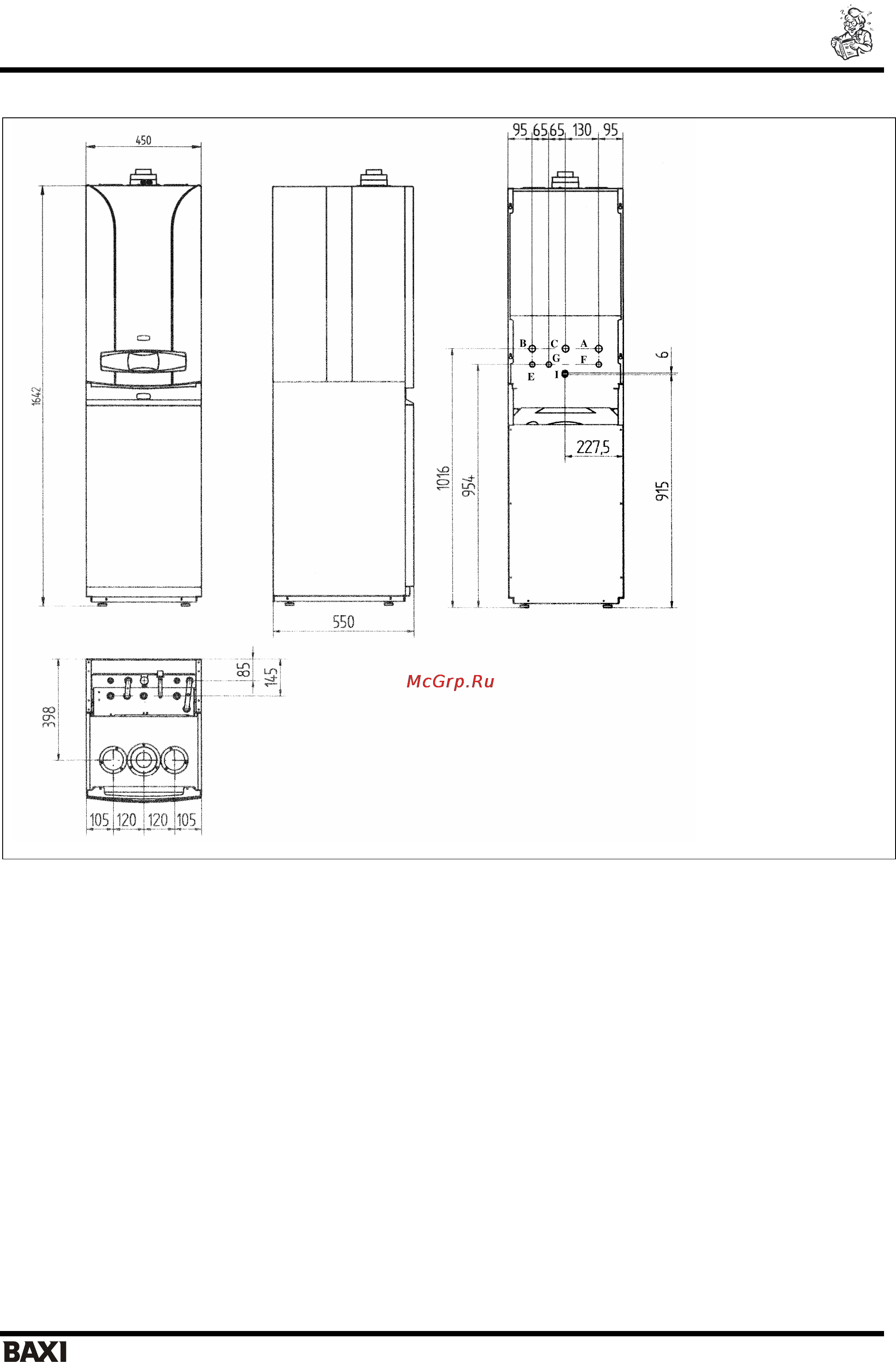

3. Габаритные размеры.

4. Установка котла

Установка должна осуществляться с учетом дальнейшего обслуживания. Необходимо учитывать вес котла, а также

вес воды, имеющейся в системе.

Рекомендуем не прислонять устройство к стене и оставить свободным расстояние, равное 100 мм в задней части

котла. В случае неровностей на полу в помещении установки отрегулируйте регулировочные ножки устройства.

После определения места установки котла наметьте

на стене точки для присоединения труб. В этих целях

используйте крепежный шаблон, поставляемый с устройством. Шаблон должен быть установлен на стене, на

высоте 1642 мм.

В комплект поставки котла LUNA 3 COMFORT 1.xxx Fi входят:

• (*) Крепежный шаблон (примечание: не использовать в данной установке)

• (*) Дюбели 8 мм и крючки (примечание: не использовать в данной установке)

• (**)

Газовый кран Ø ¾ ‘’ и трубка (подачи газа)

• (***) Кран Ø ½ ‘’ подачи холодной воды с фильтром и трубка (заполнения контура котла)

• (**) Труба подачи в систему отопления

• (**) Труба возврата из системы отопления

• (**) Герметичные прокладки

• (**) Телескопические муфты

(*) комплектующие, которые не должны быть использованы в данной установке

(**) комплектующие для присоединения по

крепежному шаблону бойлера Combi (не по крепежному шаблону котла)

(***) кран подачи воды G 1/2” с фильтром должен быть установлен на входе холодной воды (Е)

А = подача в систему отопления ø ¾ “

В = обратка системы отопления

ø ¾ “

С = трубка подачи газа

ø ¾ “

Е = вход холодной воды

ø ½ “

F = выход горячей бытовой воды

ø ½ “

G = рециркуляция ГВС ø ½ “

I = сбросной предохранительный клапан

Габаритные размеры
