Baxi LUNA-3 Comfort COMBI (Бойлер) [7/19] Накопительный бойлер
![Baxi COMBI 80 [7/19] Накопительный бойлер](/views2/1129167/page7/bg7.png)
LUNA3 COMBI руководство по установке и эксплуатации
7 накопительный бойлер

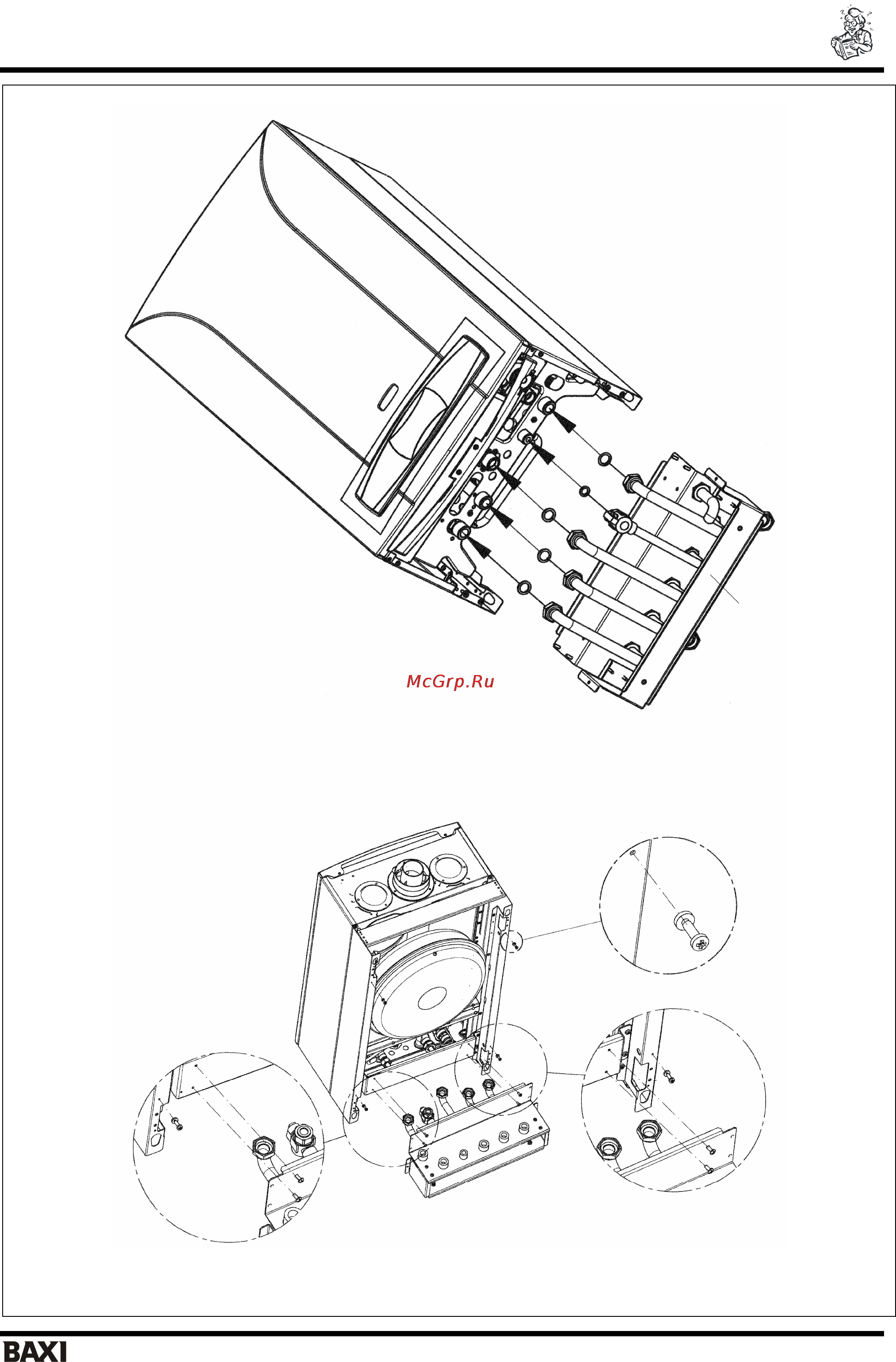

Рис. 1В Последовательность операций по присоединению бойлера
ЗАКРЕПИТЬ 5 ПРИСОЕДИНИТЕЛЬНЫХ
ТРУБОК НА КОТЛЕ (ПРЕДВАРИТЕЛЬНО
УДАЛИТЬ ЗАГЛУШКИ)
БЛОК ДЛЯ
ПРИСОЕДИНЕНИЯ
ТРУБ
ВВИНТИТЬ
ЧЕТЫРЕ
ВТУЛКИ
ЗАФИКСИРОВАТЬ БЛОК
ПРИ ПОМОЩИ 6 ВИНТОВ
