5. Подсоединение мотора трехходового клапана.

Подсоединить мотор трехходового клапана, как показано на рис.3.

Для подключения проводки действовать следующим образом:

• Снять переднюю панель котла;

• Повернуть панель управления и, отвинтив три винта, снять защитную крышку;

• Подсоединить провода (белый - красный - черный), идущие от мотора трехходового клапана, как показано на

рис.3;

ВНИМАНИЕ: проверьте правильность подключения

проводов к разъему CN1 электронной платы.

• Провести электрический кабель через кабеледержатель панели управления;

• Закрыть панель управления, зафиксировав ее крепежными винтами.

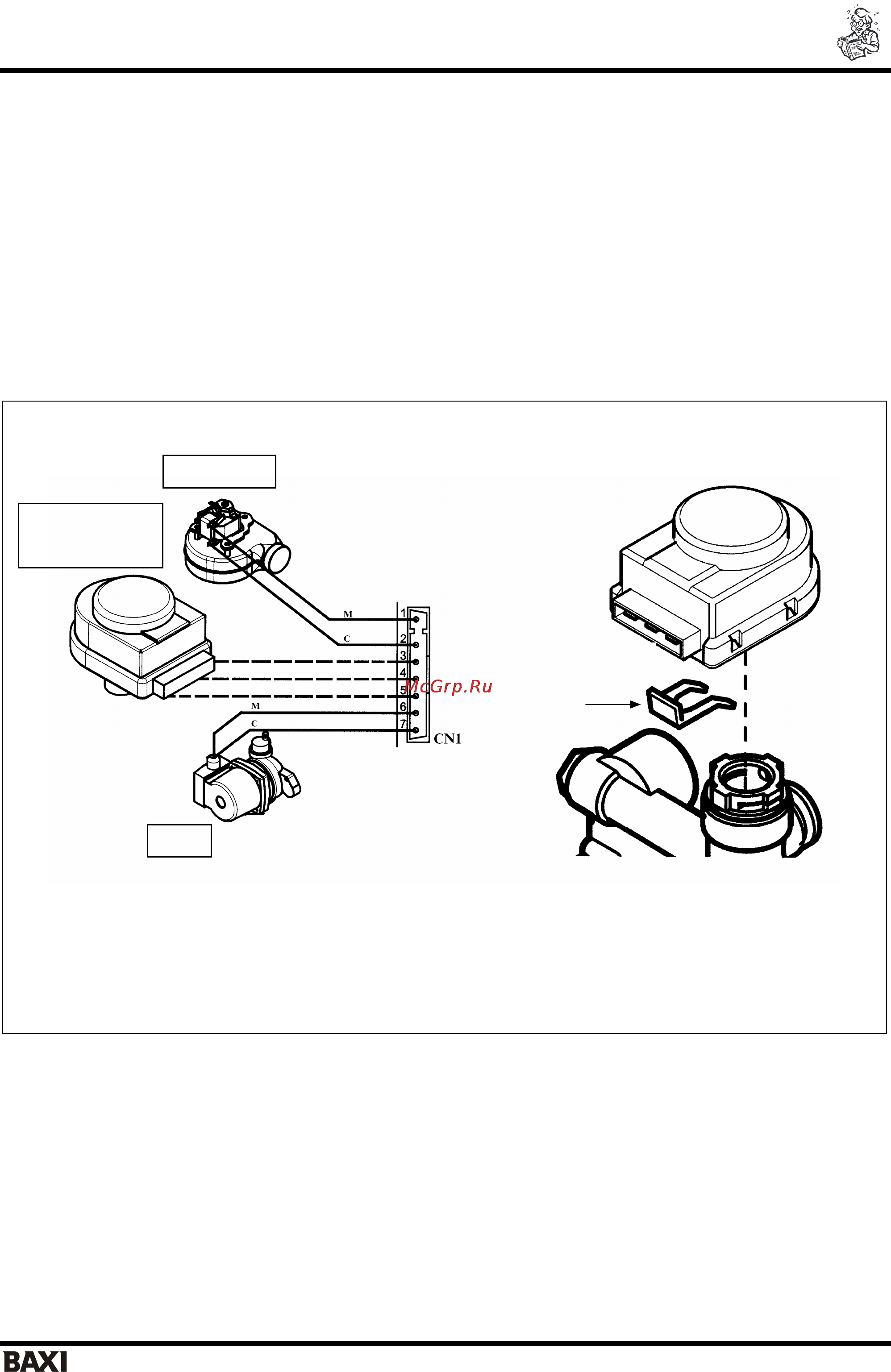

ПОДСОЕДИНЕНИЕ МОТОРА ТРЕХХОДОВОГО КЛАПАНА

Рис.3 Подсоединение мотора трехходового клапана

вентилятор

Зафиксировать

мотор с

помощью

пружины

мотор

трехходового

клапана

насос

Прим.: перед подсоединением мотора

снять заглушку на трехходовом клапане.
