21

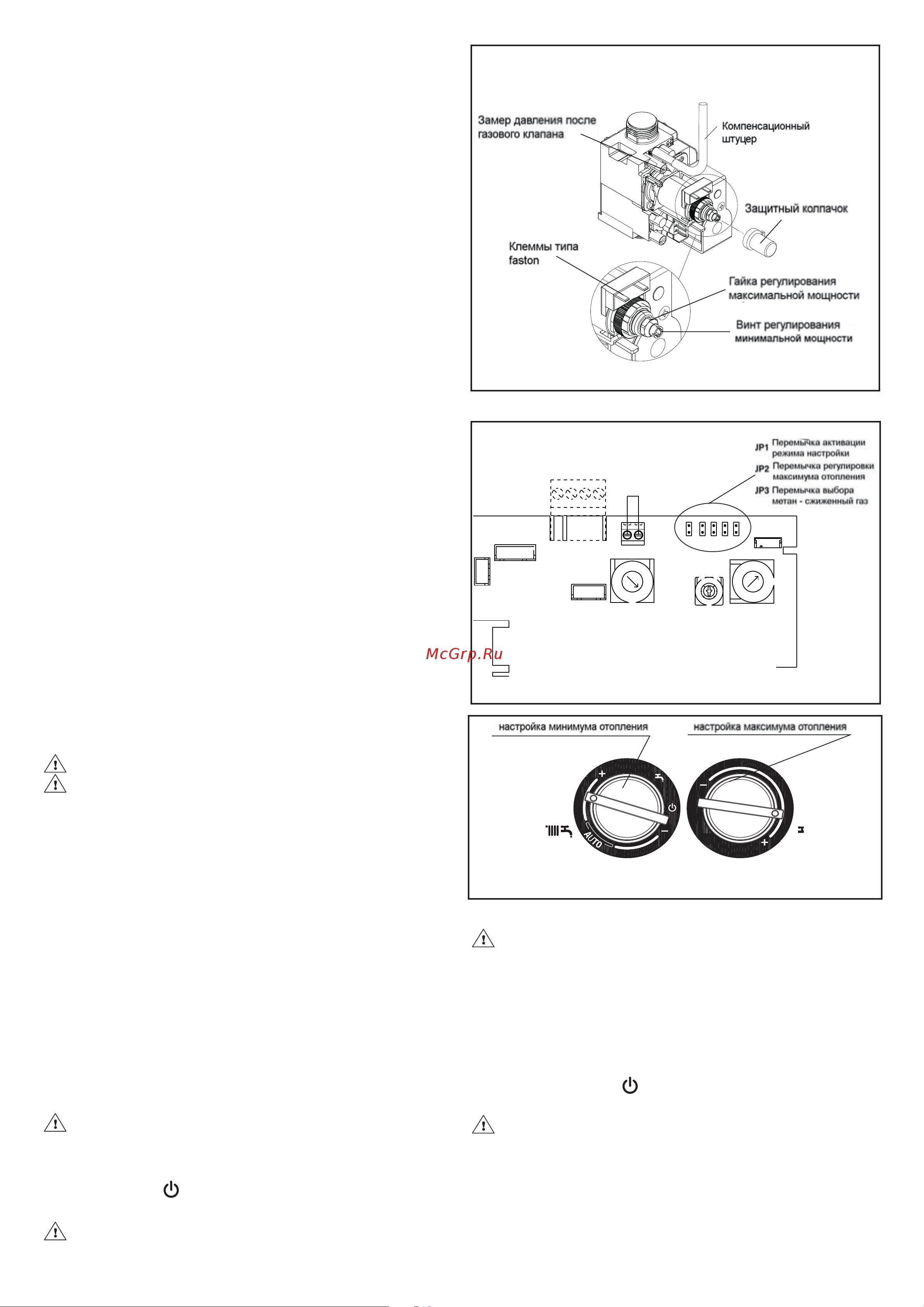

Рис. 4.4
− Переведите главный выключатель в положение «включено»,
чтобы включить электрическое питание котла.
− Убедитесь в том, что давление, отображаемое на манометре,
стабильно; или же возьмите миллиамперметр, подключите
его последовательно к модулятору и уб едитесь в том, что на
модулятор подаётся максимальный доступный ток (120 мА
для газа G20 и 165 мА для сжиженного газа
).
− Снимите защитный колпачок с регулировочных винтов на
газовом клапане, аккуратно поддев его отверткой
− С помощью обычного гаечного ключа СН10 вращайте
регулировочную гайку максимальной мощности, чтобы
получить значение давления, указанное в таблице на стр. 10.
− Отсоедините от модулятора одну клемму
− Подождите, пока отображаемое на манометре значение
давления не стабилизируется
на минимальном уровне
− С помощью отвертки или специального ключа, вращайте
красный винт регулирования минимальной мощности так,
чтобы на манометре отображалось значение давления,
указанное в таблице на стр. 10.
− Присоедините обратно к модулятору клемму
− Закройте кран горячей воды
− Аккуратно и осторожно наденьте защитный колпачок на
место, на регулировочные винты.
4.5.2 «Электрическое» регулирование минимальной
и максимальной мощности в режиме отопления
Существует возможность изменить настройки минимальной и
максимальной мощности котла при работе в режиме отопления
(настройки минимальной и максимальной мощности в режиме
ГВС останутся неизменными). Если значения минимальной
и максимальной мощности установленные для режима ГВС
приемлемы для работы в режиме отопления, «электронную»
настройку можно не проводить.
Включить режим настройки мощности для
режима отопления
можно следующим способом:
- Отключите электропитание котла;
- Снимите облицовку, чтобы получит доступ к электронной
плате;
- Установите перемычку JP1 (рис. 4.5), при этом ручки,
расположенные на панели управления, начнут выполнять
функции регулирования минимума и максимума для режима
отопления;
- Убедитесь в том, что переключатель режимов работы
находится в положении зима (смотри параграф
4.2);
- Включите электропитание котла;
Электронная плата находится под напряжением (230 В)
При включении данной функции происходит розжиг
горелки, за счет того, что симулируется запрос на
производства тепла для системы отопления.
На панели управления будут попеременно мигать зеленый и
красный световые индикаторы.
- Поворачивайте ручку регулирования температуры в контуре
отопления В (рис. 4.6) до тех пор, пока не будет достигнуто
требуемое значение минимального давления
газа.
− Установите перемычку JP2 (рис. 4.5)
− Поворачивайте ручку регулирования температуры воды в
контуре ГВС С (рис. 4.6) до тех пор, пока не будет достигнуто
требуемое значение максимального давления газа.
− Снимите перемычку JP2, чтобы сохранить в памяти котла
значение максимальной мощности для режима отопления
− Снимите перемычку JP1, чтобы сохранить в памяти котла
значение
минимальной мощности для режима отопления и
выйти из процедуры настройки
− Снова соедините штуцер компенсации давления с
воздухозаборной камерой.
Отсоедините манометр и затяните винт на штуцере измерения
давления.
Для того чтобы выйти из режима настройки, не
сохраняя заданные значения, выполните одно из
нижеперечисленных действий:
a) установите переключатель режимов работы в
положение
(OFF - Выключено)
b) отключите электропитание
c) снимите перемычку JP1/JP2
Режим настройки завершается автоматически, и при
этом не сохраняются значения минимума и максимума,
Рис. 4.5
Рис. 4.6
B
C
по истечение 15 минут после его активации.
Режим настройки завершается автоматически также в
случае предварительной или окончательной аварийной
остановки. В этом случае заданные параметры также НЕ
будут сохранены.
Замечание
Для того чтобы выполнить настройку только максимальной
мощности для режима отопления, можно снять перемычку
JP2, после чего выйти из режима настройки, не сохраняя
минимум. Для чего установите переключатель режимов
работы в положение
(OFF - Выключено) или отключите
электропитание котла.
После каждого изменения регулировочного органа
газового клапана, опечатывайте защитный колпачок.
По окончании регулировок:
− Верните температуру, установленную на термостате
температуры в помещении, на нужное значение
− Переведите регулятор температуры воды в системе
отопления на нужное значение
− Закройте панель с приборами контроля и управления
− Установите на место облицовку.
JP1
JP2
JP3
JP4
JP5
JP6
CN8
CN7
CN6
CN5
CN12
1
CN13
P1
P3
P2
MP
