8

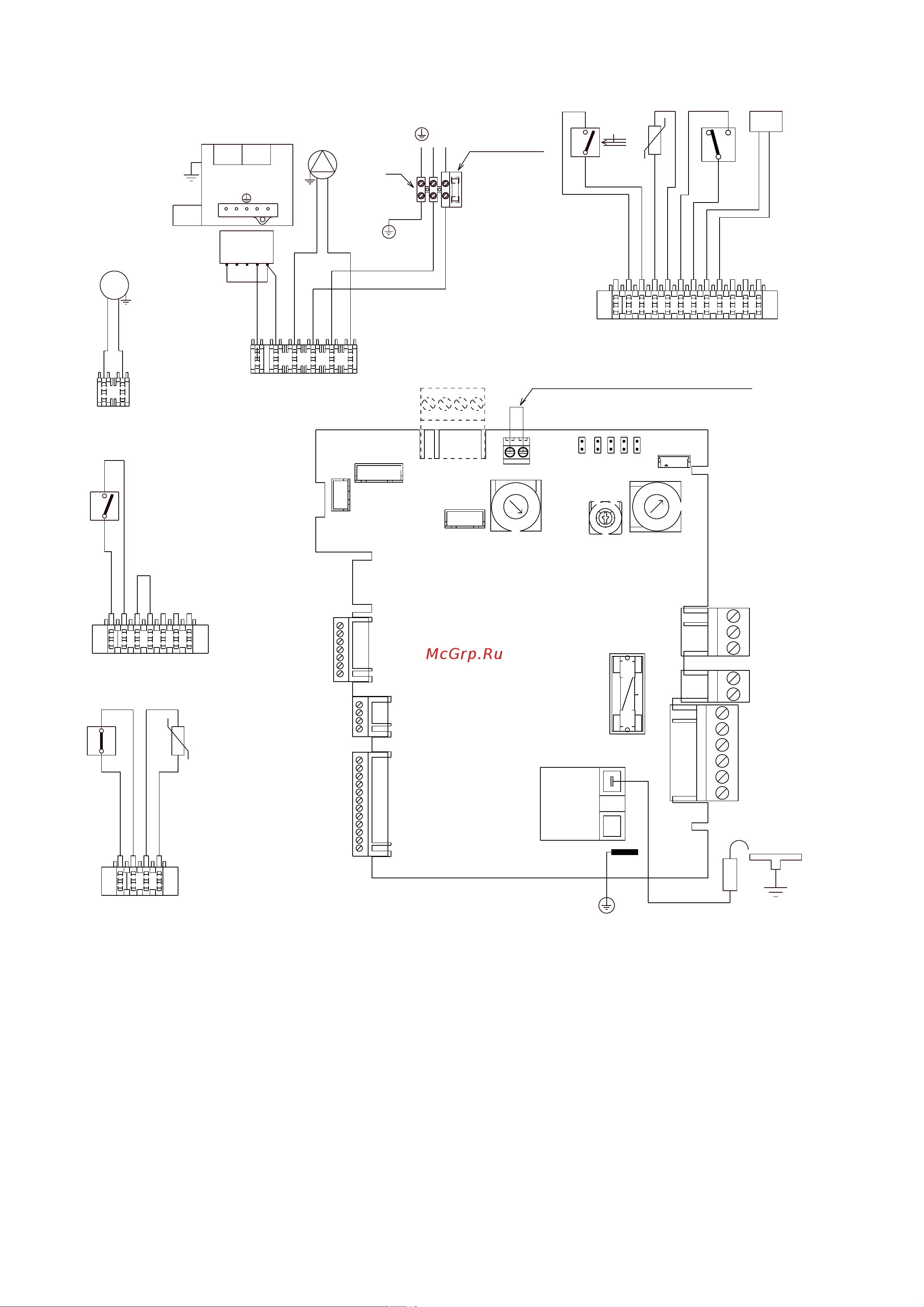

2.8 Электрическая схема
ЗАМЕЧАНИЕ: РЕКОМЕНДУЕТСЯ СОБЛЮДАТЬ ПОЛЯРНОСТЬ L-N
JP1
JP2
JP3
JP4
JP5
JP6
CN8
CN7
1
12
CN11
1
4
CN10
1
7
CN9
CN6
CN5
CN12
1
F1
2A T
CN13
P1
P3
P2
CN4
1
3
CN3
1
2
CN2
1
6
TR1
FA1
MP
7
1
CN9
3
1
P.F.
CN3
V
1
2
1
4
CN10
T.L.
S.R.
−t°
1
12
CN11
F.L.
−t°
S.S.
P.A.
2
3
1
MOD
1
CN2
2
1
3
5
4
12 43
OPEOPE
P
N
L
230 V
M3
F
MOD
коричневый
синий
белый
белый
чёрный
коричневый
чёрный
чёрный
коричневый
Электрод
розжига
перемычка регулятора комнатной
температуры (напряжение 24 В)
красный
красный
белый
белый
фиолетовый
фиолетовый
серый
серый
Предохранитель
3,15А
коричневый
синий
коричневый
синий
коричневый
коричневый
коричневый
синий
синий
синий
инвалид
Газовый клапан
рис. 2.7
MP Плата управления со встроенным ЖК-дисплеем и трансформатором
розжига
Р1 Потенциометр OFF – лето - зима – сброс / температура в системе
отопления
Р2 Потенциометр для выбора заданной температуры в контуре ГВС
Р3 Потенциометр для выбора кривой терморегулирования
JP1 Перемычка для активации ручек в режиме настройки
JP2 Перемычка для обнуления таймера контура отопления и запоминания
максимальной мощности в режиме
отопления
JP3 Перемычка для переключения метан – сжиженный нефтяной газ
JP4 Перемычка для снятия ограничения нагрева воды в контуре ГВС
JP5 не используется
F1 Плавкий предохранитель 2А Т
F Внешний плавкий предохранитель 3,15 А F
М3 Клеммная колодка для подключения внешних устройств
Т.А. Термостат температуры в помещении
E.A./R. Электрод розжига/обнаружения пламени
TR1 Удалённый Трансформатор Розжига
V Вентилятор
P.F. Прессостат дымоудаления
S.R. Датчик NTC температуры в контуре отопления
T.L. Предельный термостат
OPE Соленоид газового клапана
P Насос
FL Датчик протока
S.S. Датчик NTC контура ГВС
PA Гидравлический прессостат
MOD Модулятор
CN1-CN1
3 Разъёмы для подключения аксессуаров:
CN6 - датчик наружной температ
уры.пульт дистанционного управления
CN7 - комплект для подключения клапанов контуров отопления
СN8 - комплект для снятия сигнала о блокировке
