![Beretta CIAO 28 C S I [5/31] Компоненты котла](/img/pdf.png)
Beretta CIAO 28 C S I [5/31] Компоненты котла
![Beretta CIAO 28 C S I [5/31] Компоненты котла](/views2/1936476/page5/bg5.png)
5

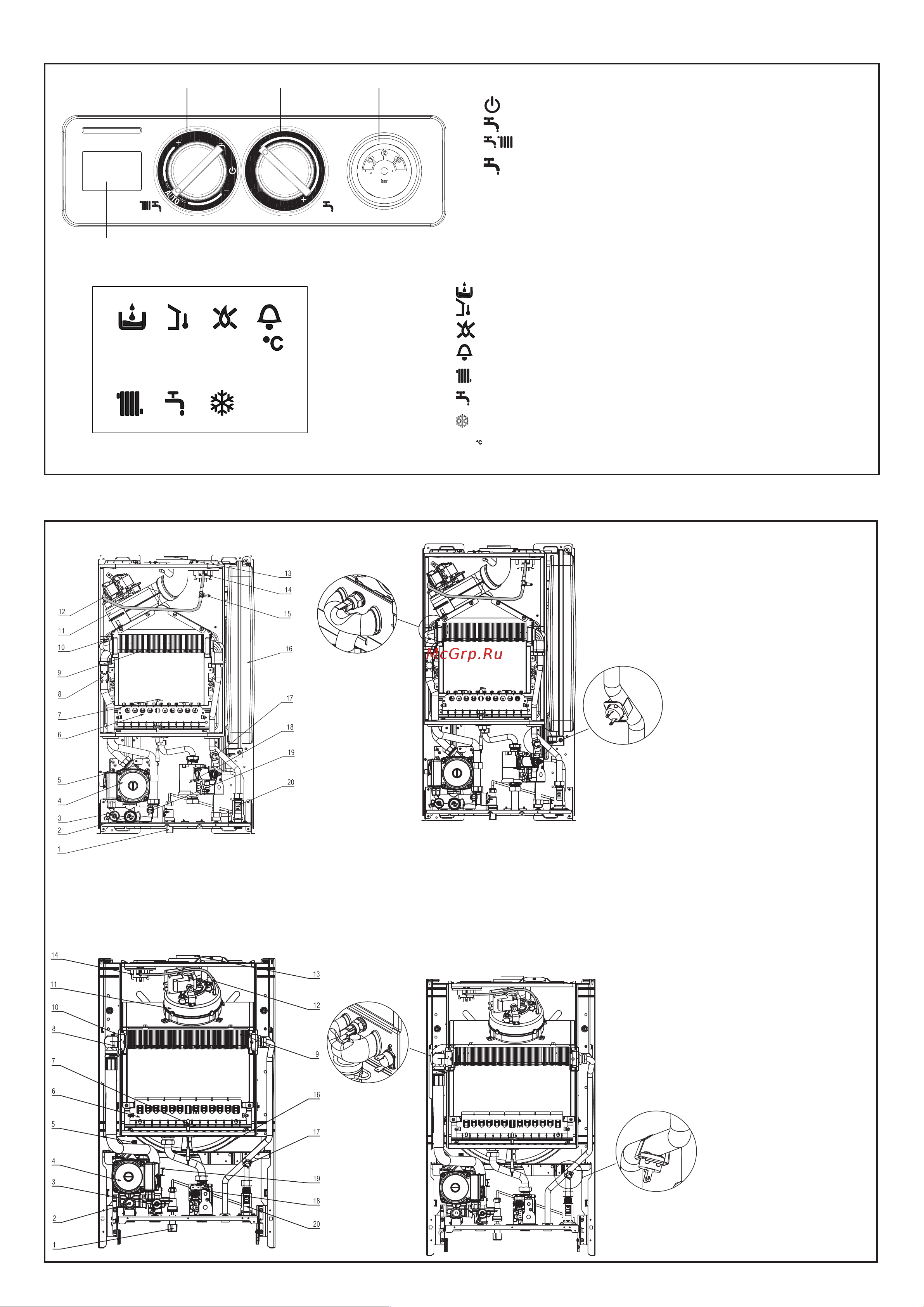

2.3 Компоненты котла
рис. 2.2
CIAO 24 C.S.I.
CIAO 28 C.S.I.
1
Кран для заполнения котла
2 Предохранительный клапан
3 Клапан для слива из системы
4 Циркуляционный насос
5 Автовоздушник
6 Горелка
7 Электродрозжига-обнаружения пламени
8 Предельный термостат
9 Теплообменник
10 Датчик NTC контура ГВС
11 Вентилятор
12 Трубка для замера разрежения
13 Фланец дымовых газов
14 Прессостат дымоудаления
15
Услилитель сигнала
16 Расширительный бак
17 Датчик NTC контура отопления
18 Газовый клапан
19 Гидравлический прессостат
20 Датчик потока
2.2 Панель управления
Рис 2.1
65
3
1 2
4
Датчик NTC
контура ГВС
Датчик NTC
контура
отопления
Датчик NTC
контура ГВС
Датчик NTC
контура
отопления
1 Переключатель функций:
Выключение (OFF) / Сброс аварийных сигналов
Лето,
Зима / Регулировка температуры воды в системе отопления
2
Установка температуры в контуре ГВС
3. Манометр
4. ЖК-дисплей, на котором отображается текущая температура, коды
ошибок и режим работы котла
Описание условных обозначений
Низкое давление в контуре отопления (код ошибки 04).
Указание наличия датчика наружной температуры.
Отсутствие пламени (код ошибки 01).
Блокировка котла (с указанием кода ошибки).
Работа в режиме отопления.
Работа в режиме ГВС.
Режим антизамерзания.
65
Текущая температура в режиме отопления или ГВС.
ЖК - дисплей (4)
