11

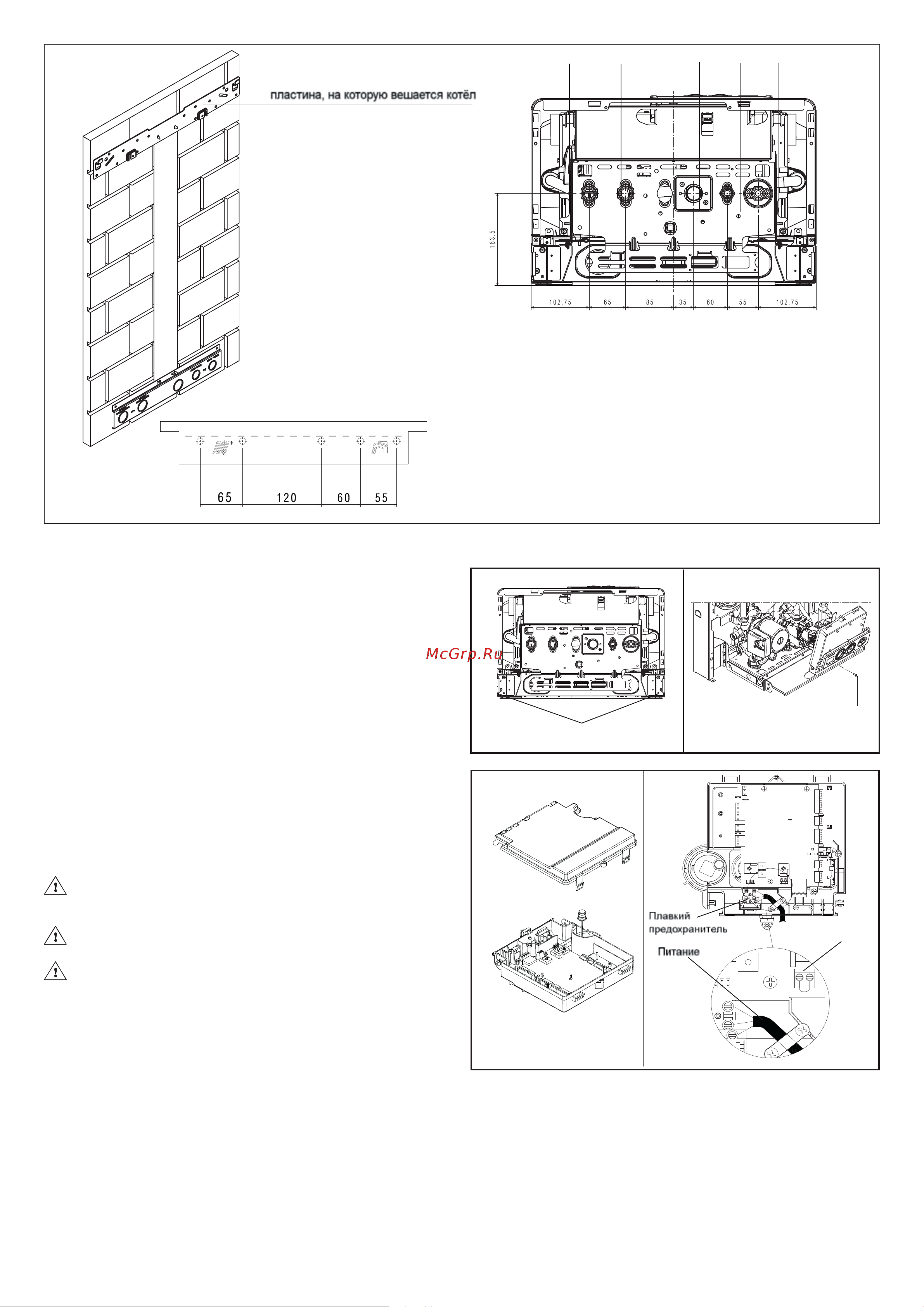

3.3 Электрическое подключение
Соединение с сетью электропитания должно осуществляться
через отдельный автоматический выключатель с зазором
контактов не менее 3 мм.
Для питания котла используется переменный ток напряжением
230В 50Гц. Потребляемая электрическая мощность котла
составляет
172 Вт
Чтобы открыть доступ к клеммной колодке, выполните
следующую последовательность действий:
− Переведите главный выключатель в положение «выключено»
− Отвинтите винты «А», которые держат облицовку (рис. 3.3)
− Сдвиньте основание облицовки вперед и вверх, чтобы
отсоединить её от рамы котла
− Отвинтите винт крепления панели приборов «В» (рис. 3.4)
− Поверните панель приборов на
себя
− Снимите крышку, которая закрывает клеммную колодку (рис.
3.5)
− Проденьте кабель питания и термостата температуры в
помещении, которые вы хотите подключить (рис. 3.5а)
Регулятор комнатной температуры необходимо подключить,
как показано на схеме, изображённой на стр. 7.
Регулятор комнатной температуры имеет вход
безопасного низкого напряжения (24 В постоянный
ток).
Провод заземления должен быть на пару сантиметров
длиннее других.
Запрещается использовать в качестве заземления
электроприборов трубопроводы газа и/или воды.
Производитель не может нести ответственность за вероятный
ущерб, который может быть вызван отсутствием заземления
котла.
Если вам необходимо заменить провод электропитания,
используйте провод типа HAR H05V2V2-F, 3 х 0,75 мм2,
максимальный внешний диаметр 7 мм.
3.4 Присоединение газа
Перед тем как подключать котел к газовой сети, убедитесь в
том, что:
- соблюдены действующие нормативы;
- тип газа соответствует тому, на который рассчитан котел;
- газопровод очищен от грязи.
Во избежание лишних потерь давления, подключение газа
необходимо выполнять жесткой подводкой диаметром не
менее ¾’.
Рис. 3.2
F
R M G AC AF
R M G AC AF
A
B
T.A.
Рис. 3.4
Рис. 3.3
Рис. 3.5
Рис. 3.5a
Рис. 3.2a
R - отопление обратная 3/4” M
M - отопление прямая 3/4” M
G - газ 3/4” M
AC - горячая вода 1/2” M
AF - холодная вода 1/2” M
