21

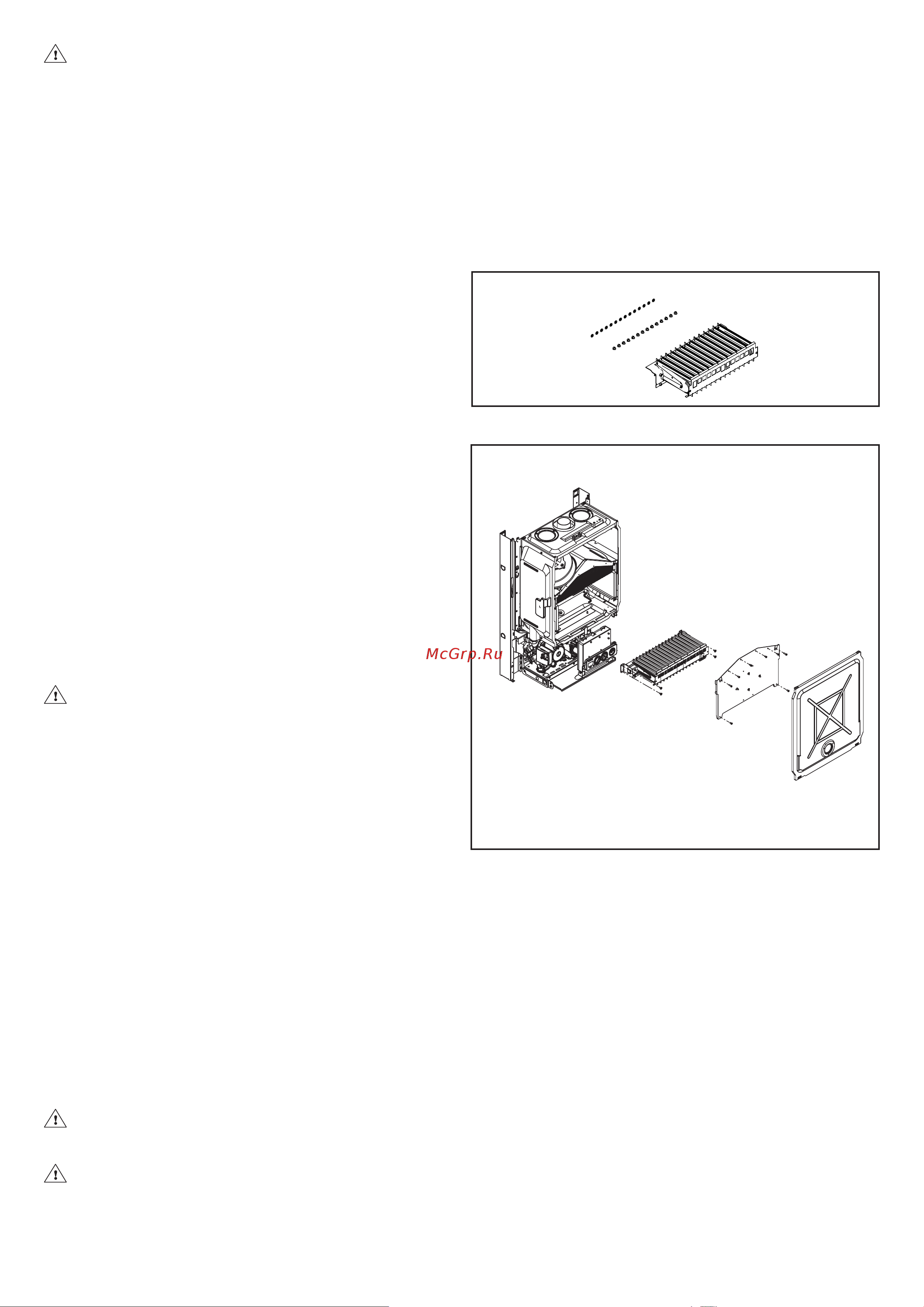

Рис. 4.7
Рис. 4.8
4.6 Переход на газ другого типа
Котел поставляется для работы на газе метане (G20) или на
сжиженном нефтяном газе GPL (G30/G31), в соответствии с
надписью на табличке с техническими данными, прикрепленной
на котле.
Можно перевести котел с одного типа газа на другой, используя
специальные комплекты, которые поставляются на заказ:
− Комплект для работы на природном газе
− Комплект для работы
на сжиженном газе
При замене придерживайтесь приведённых далее инструкций:
− Отключите электрическое питание котла и перекройте
газовый кран
− Снимите в следующей последовательности: облицовку,
крышку воздухозаборной камеры и крышку камеры сгорания
(рис. 4.8)
− Отсоедините провод электрода розжига
− Выньте нижний кабельный сальник из своего гнезда,
расположенного в воздухозаборной камере
− Отвинтите крепежные
винты горелки и снимите горелку вместе
с присоединенным к ней электродом и соответствующими
проводами (рис. 4.8)
− С помощью торцевого или обычного гаечного ключа снимите
форсунки и шайбы и замените их на те, что входят в комплект
для работы на другом газе (рис. 4.7).
Обязательно установите шайбы, входящие в
комплект перехода на другой газ, даже в том случае,
если изначально на коллекторах не было шайб.
− Установите горелку обратно в камеру сгорания и закрутите
винты, которые крепят ее к газовому коллектору
− Установите кабельный сальник с проводом электрода
розжига в свое гнездо в воздухозаборной камеры
− Подключите на свое место провод электрода розжига
− Установите на место крышку камеры сгорания и крышку
воздухозаборной камеры
− Поверните панель с приборами управления и контроля
вперёд
− Откройте крышку электронной платы
− На плате управления (рис. 4.5):
− Если вы хотите перейти с газа метана на сжиженный газ,
установите перемычку в точке JP3
− Если вы хотите перейти со сжиженного газа на метан,
снимите перемычку с клеммы JP3
− Установите на место компоненты, которые были перед этим
сняты.
− Вновь подайте напряжение на котел и откройте газовый
кран (на работающем котле проверьте герметичность
уплотнительных прокладок на контуре подачи газа).
Переход на другой газ должны выполнять только
квалифицированные техники.
После завершения перехода на другой тип газа,
заново отрегулируйте котел, выполняя инструкции,
приведенные в соответствующем параграфе, и
установите на котел новую идентификационную
табличку, входящую в комплект перехода на другой
газ.
После каждого изменения регулировочного органа
газового клапана, опечатывайте защитный колпачок.
По окончании регулировок:
- Верните температуру, установленную на термостате
температуры в помещении, на нужное значение
- Переведите регулятор температуры воды в системе
отопления на нужное значение
- Закройте панель с приборами контроля и управления
- Установите на место облицовку.
