15

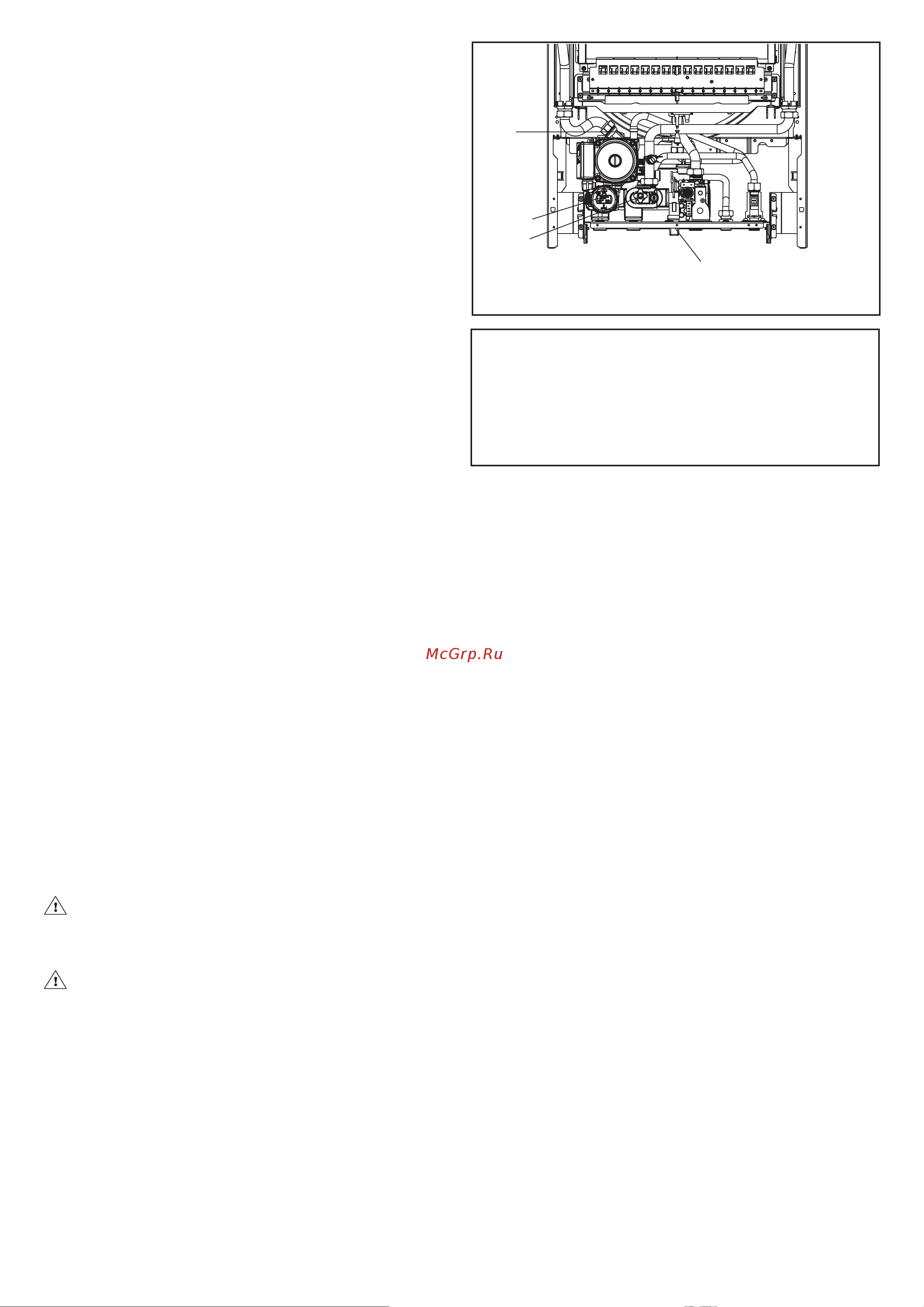

Рис. 3.10
3.6 Заполнение системы отопления
После выполнения гидравлических подключений, можно
переходить к заполнению системы отопления.
Данную операцию необходимо выполнять при остывшей
системе. Для этого выполните следующую последовательность
действий:
- открутите на два или три оборота крышку автовоздушника
(G)
- убедитесь в том, что вентиль на входе холодной воды открыт
- откройте кран для заполнения системы (H) и держите его
открытым до тех пор, пока давление на манометре, не
достигнет значения от 1 до 1,5 бар.
По окончании заполнения системы закройте кран подпитки.
На котле установлен автоматический воздухоотделитель,
поэтому не требуется выполнять никаких дополнительных
операций для спуска воздуха из системы.
Горелка разжигается только в том случае, если завершен этап
спуска воздуха.
3.7 Слив воды из системы отопления
Для того чтобы слить воду из системы отопления, действуйте
следующим образом:
- отключите котел
- ослабьте клапан слива воды из котла (I) (рис 3.10)
- слейте воду из самых нижних точек системы отопления.
3.8 Слив воды из контура ГВС
Если существует опасность замерзания, необходимо слить
воду из контура ГВС, для чего выполните следующую
последовательность действий:
- закройте главный вентиль на водопроводной сети
- откройте все краны с горячей и холодной водой
- слейте воду из самых нижних точек системы.
ВНИМАНИЕ
Слив из предохранительного клапана (L) должен быть
соединен с канализацией.
Производитель не несет ответственности
за
вероятные затопления, вызванные срабатыванием
предохранительного клапана.
H
G
L
I
3.9
Датчик уличной темпера
туры (артикул
20049748)
При подключении датчика уличной температуры появляется
возможность АВТОМАТИЧЕСКИ регулировать температуру
воды в подающем трубопроводе системы отопления в
зависимости от температуры на улице. Данная функция
называется ТЕРМОРЕГУЛИРОВАНИЕМ и её можно
активировать, просто подключив уличный датчик к электронной
плате котла. С помощью потенциометра тонкой подстройки,
установленного на электронной плате, можно оптимизировать
функцию регулирования
в зависимости от типа установки. Без
подключения уличного датчика, ТЕРМОРЕГУЛИРОВАНИЕ
невозможно.
Датчик уличной температуры поставляется по отдельному
заказу.
Работы по подключению датчика и настройке
котла должны проводиться квалифицированными
обученными и допущенными к работе с данным
оборудованием специалистами.
Прежде чем выполнять какие-либо операции,
отключите электропитание котла.
УСТАНОВКА И ПОДКЛЮЧЕНИЕ УЛИЧНОГО ДАТЧИКА
Датчик должен быть установлен на внешней стене здания,
которое вы собираетесь обогревать, при этом необходимо
соблюдать следующие указания:
- датчик должен быть установлен на фасаде, который чаще
всего обдувается ветрами. Стена должна быть обращена
на СЕВЕР или
СЕВЕРО-ЗАПАД, чтобы избежать облучения
солнечными лучами, которое может привести к ошибкам в
показаниях.
- датчик устанавливается на высоте примерно 2/3 от высоты
фасада.
- он не должен находиться рядом с дверьми, окнами,
воздуховодами или за дымоходами и прочими источниками
тепла.
Электрическое подключение уличного датчика осуществляется
