Руководство по монтажу и эксплуатации

78 9

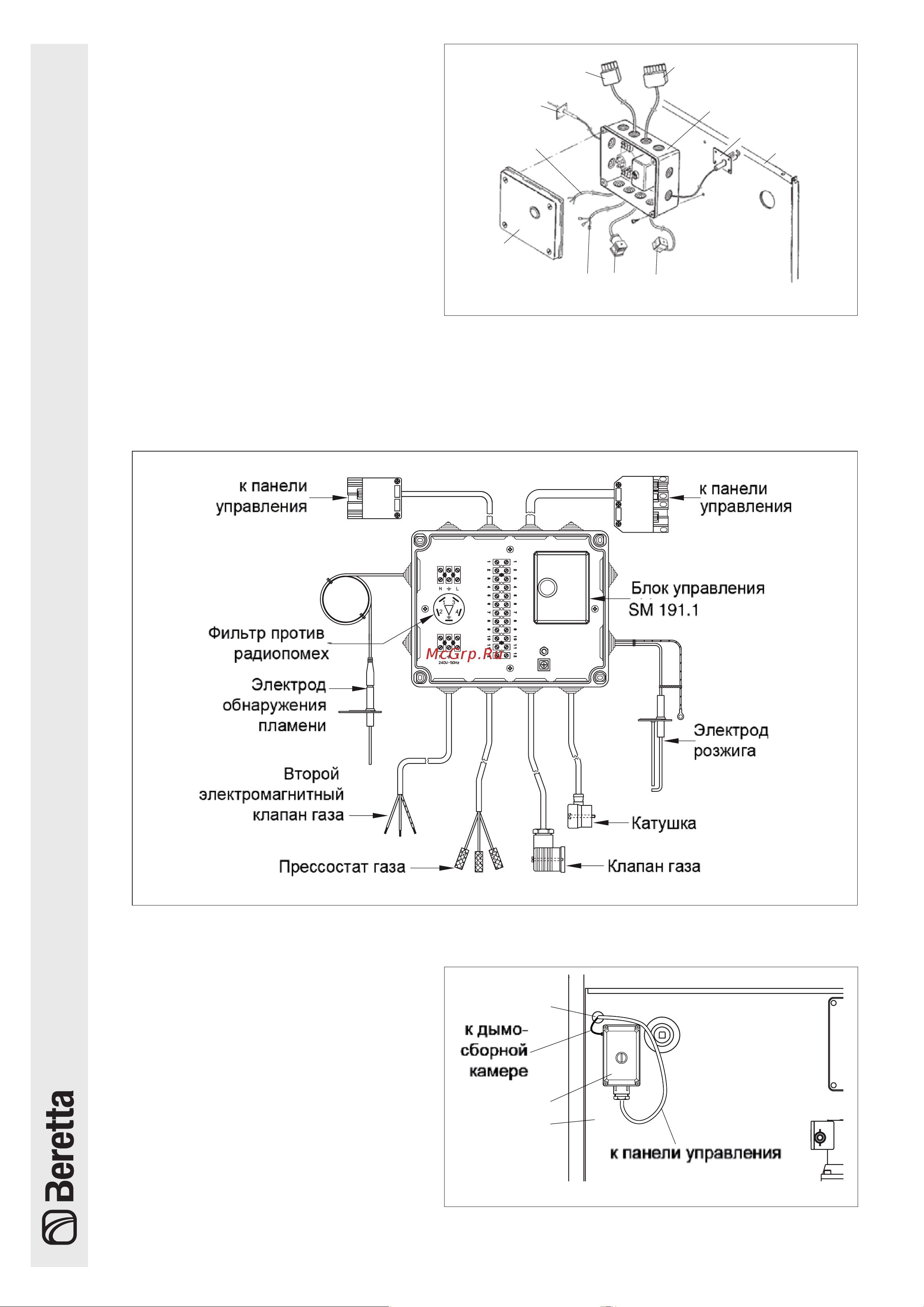

Pис.3.17

Монтажэлектрическогощитка(Pис.3.17):

- Снимите крышку (1) с электрического

щитка(2)изакрепитещитокнаперед-

нейнижнейстенке(3)спомощьюспеци-

альныхвинтов.

- Присоединитедваштекера(4,5)кразъ-

ёмам,выходящимизпанелиуправления.

Завершитеподключенияэлектрического

щитка, присоединив газовый клапан (8),

второй электромагнитный клапан газа

(6),прессостатгаза(7)икатушку(9).

- Размотайтепроводаэлектродоврозжи-

га и обнаружения пламени, выступаю-

щиеизэлектрическогощитка.

- Вставьтеэлектродрозжига(11)вотвер-

стие, находящееся между оконечным и

промежуточным элементом корпуса, со

стороныустановкигазовойгруппы,при-

крепивегокдвумшпилькам.

Pис.3.18

3.6

Установка термостата

дымовых газов

(смотри также параграф "Электрическая

схема"настранице10).

- Закрепитетермостатдымовыхгазов(1)

на нижней передней стенке (2) (Pис.

3.19).

- Пропустите через отверстие (3) капил-

лярную трубку термостата и провод,

идущийкпанелиуправления.

Pис.3.19

- Проделайте ту же операцию для элек-

трода обнаружения пламени (10), кото-

рый должен вставляться в отверстие

между оконечным и промежуточным

элементом корпуса с противоположной

стороны.
