Руководство по монтажу и эксплуатации
32
7
9
8
10

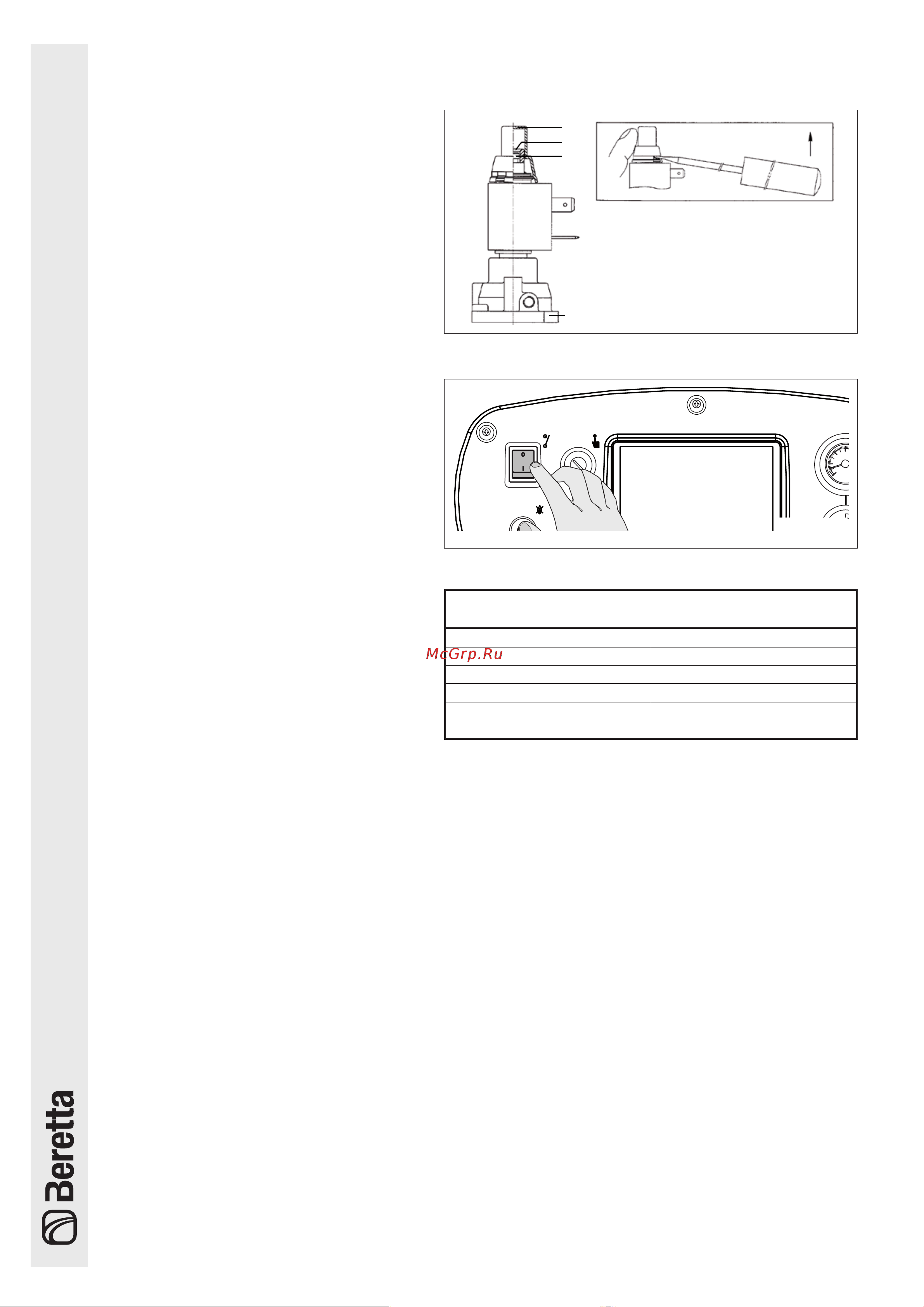

4.5.1 Настройка давлений газа
Принастройкедавленийнеобходимостро-
го выполнять определённую последова-
тельность действий, когда сначала регу-
лируетсямаксимальноедавление,азатем
минимальное(Pис.4.16):
Регулирование максимального давления
Присоедините манометр к штуцеру изме-
рения давления, расположенному на кол-
лекторе горелки (3, Pис. 4.15), разожгите
котёл и подождите, пока давление на
манометре не стабилизируется. Сравните
показания манометра со значениями в
таблице.
Если необходимо скорректировать дав-
ление, поверните ключом на 8 мм гайку
регулирования максимального давления
(8):приповоротегайкипочасовойстрелке
давление будет увеличиваться, при пово-
роте против часовой стрелки давление
будетуменьшаться.
Регулирование минимального давления
Отключитекотёлиотключитепитаниена
катушке. Разожгите котёл и подождите,
пока давление на манометре не стабили-
зируется.
Сравните показания манометра созначе-
ниями в таблице. Если необходимо скор-
ректировать давление, поверните отвёрт-
кой винт регулирования минимального
давления (9): при повороте по часовой
стрелке давление будет увеличиваться,
приповоротепротивчасовойстрелкидав-
лениебудетуменьшаться.
После завершения регулировки снова
подайте электропитание на катушку и
наденьтенаместоколпачок(7).
Pис.4.16
NOVELLA MAXIMA
129-151-172-194-215-237-258-279
N RAI
Бутан (G30)
Макс.давлениенагорелке,мбар 28
Мин.давлениенагорелке,мбар 15
Пропан (G31)
Макс.давлениенагорелке,мбар 35
Мин.давлениенагорелке,мбар 15
Pис.4.17
ОБОЗНАЧЕНИЯ
7Колпачок
8Гайкарегулированиямакс.давления
9Винтрегулированиямин.давления
10МодуляторV4336A(4…37мбар)
