Beretta NOVELLA MAXIMA 151N RAI [25/40] Электрическое подключение
![Beretta NOVELLA MAXIMA 151N RAI [25/40] Электрическое подключение](/views2/1936523/page25/bg19.png)
25
3.7
Электрическое подключение
Котлы Novella MAXIMA необходимо под-
ключать к линии электропитания и к
устройствам,установленнымвсистеме.
Дляэтого:
- Проложите провода, идущие снаружи
внутрь котла, к панели и щитку, исполь
-
зуя кабельные сальники (1, Pис. 3.22) в
заднейчастищиткаипанели.
- Подключите линию электропитания к
клеммной колодке (2), расположенной во
второмэлектрическомщитке(3)(Pис.3.23).
- Подключите насос системы (Pi) к клем-
мам 19 и 20 клеммной колодки котла
(МС), которая находится внутри главной
панелиуправления(Pис.3.24).
- Подключите насос бойлера(PВ) к клем
-
мам 17 и 18 клеммной колодки котла
(МС), которая находится внутри главной
панелиуправления(Pис.3.24).
- После того как все подключения будут
выполнены,сновазакройтекрышкипане
-
лиуправленияиэлектрическогощитка.
b Обязательно:
-установитекомбинированный(маг-
нитотермический) автоматический
выключатель на все полюса, раз-
мыкатель цепи, соответствующий
стандартамCEI-EN(сразмыканием
контактовнеменее3мм);
-соблюдайтеполярностиL1(фаза)–
(N)нейтраль»;
-используйте кабели с сечением
жилы и характеристиками изоля-
ции,соответствующимитребовани-
ямдействующихстандартовмонта-
жа(сечениенеменее1,5мм
2
);
-производитевсесоединениясоглас-
носхемам,приведеннымвнастоя-
щемРуководстве,привыполнении
любыхэлектрическихработ;
-надежнозаземлитекотел.
a Запрещено использовать трубо-
провод газа и/или воды в качестве
заземлителей для электрооборудо-
вания.Изготовительненесетответ-
ственности за ущерб, вызванный
неправильнымзаземлениемкотла.
1
2
3

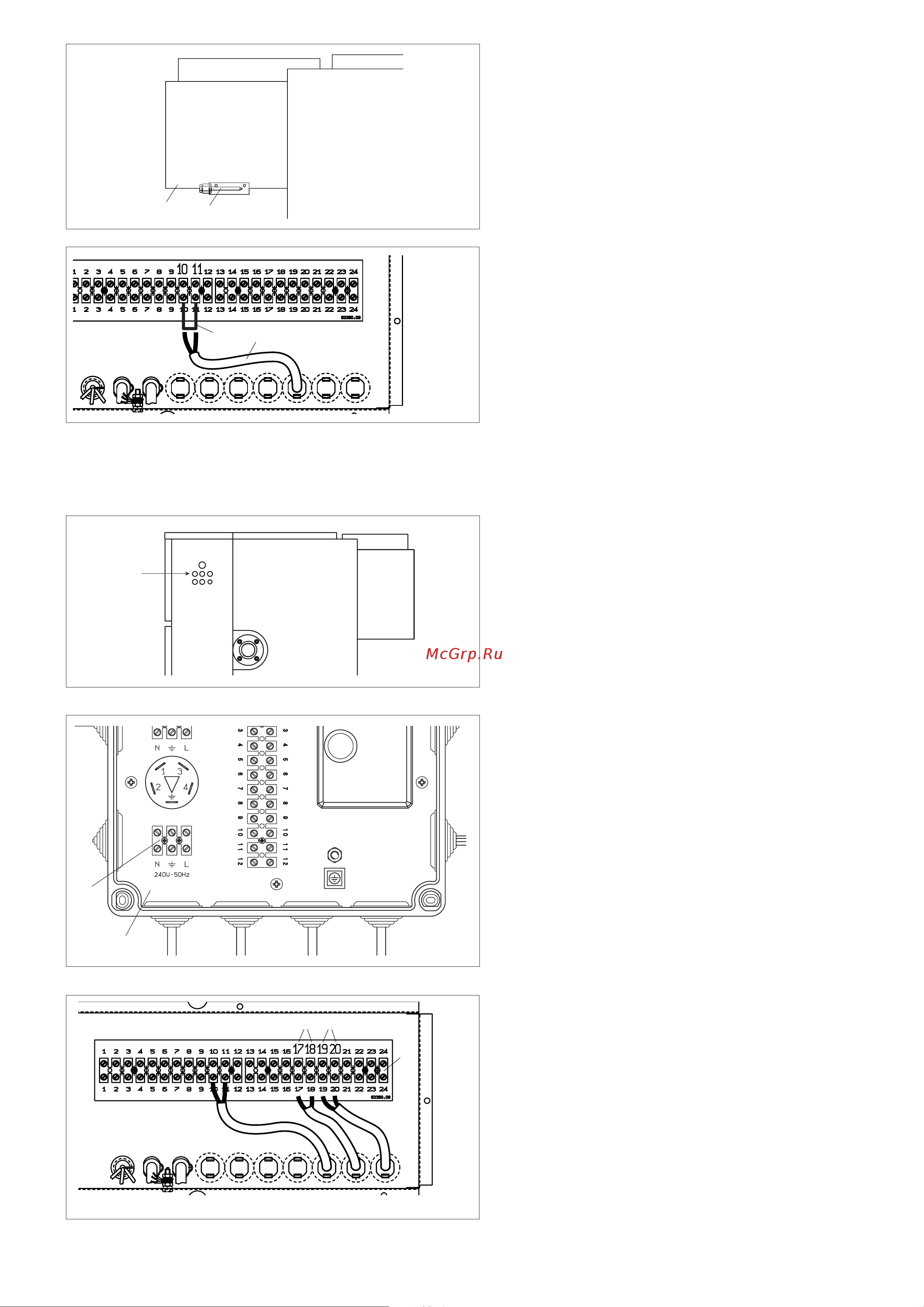

Pис.3.20
Pис.3.21
- Закрепитебаллончик термостатадымо-
выхгазов(4)надымосборнойкамере(5),
используя два отверстия, которые уже
проделанывдымосборной камере (Pис.
3.20).
- Проденьтепровод(6)вкабельныйсаль-
никвзаднейчастищиткаиподключите
егокклеммам10и11,нопредваритель-
но уберите с этих клемм перемычку (7)
(Pис.3.21).
4
5
6
7
PB Pi
MC
Pис.3.22
Pис.3.23
Pис.3.24
