FG
31FR
cod. 3540I950 - 06/2007 (Rev. 00)
4. Caractéristiques et données techniques
4.1 Dimensions, raccords et composants principaux

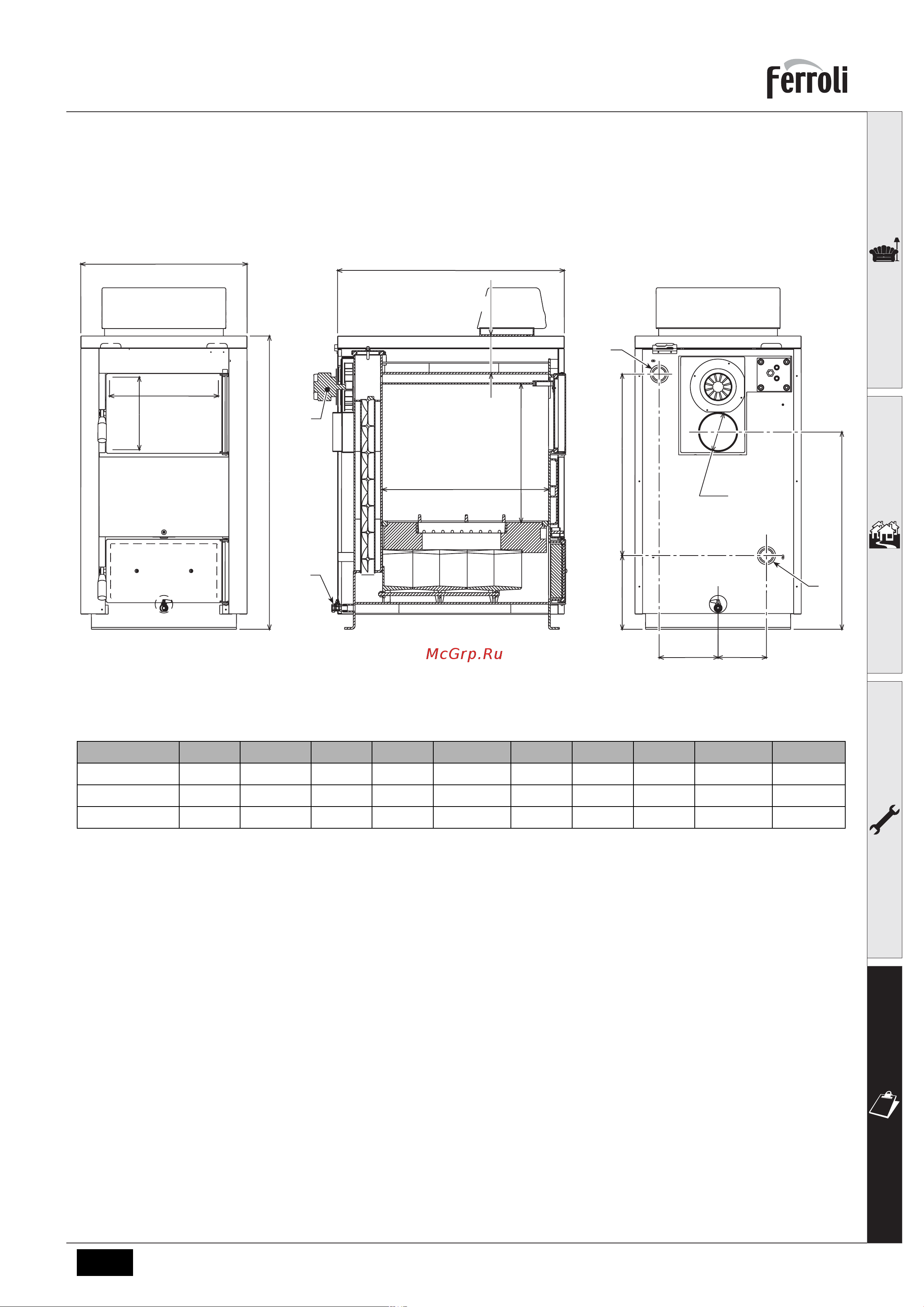

fig. 7 - Dimensions, raccords et composants principaux
Légende
10 Départ installation
11 Retour installation
16 Ventilateur
275 Evacuation eau installation
Modèle A B C D E F G H I L (Ø)
Fg 30 550 970 750 550 457.7 600 195 160 652.5 130
Fg 40 550 1150 750 550 637.5 780 195 160 812 150
Fg 50 600 1150 930 730 627.5 780 220 185 812 150
A
360
240
B
C
D
E
F244
I
L
GH
275
10
11
16
86
