Navien Deluxe One-24K [18/72] Датчик контроля температуры

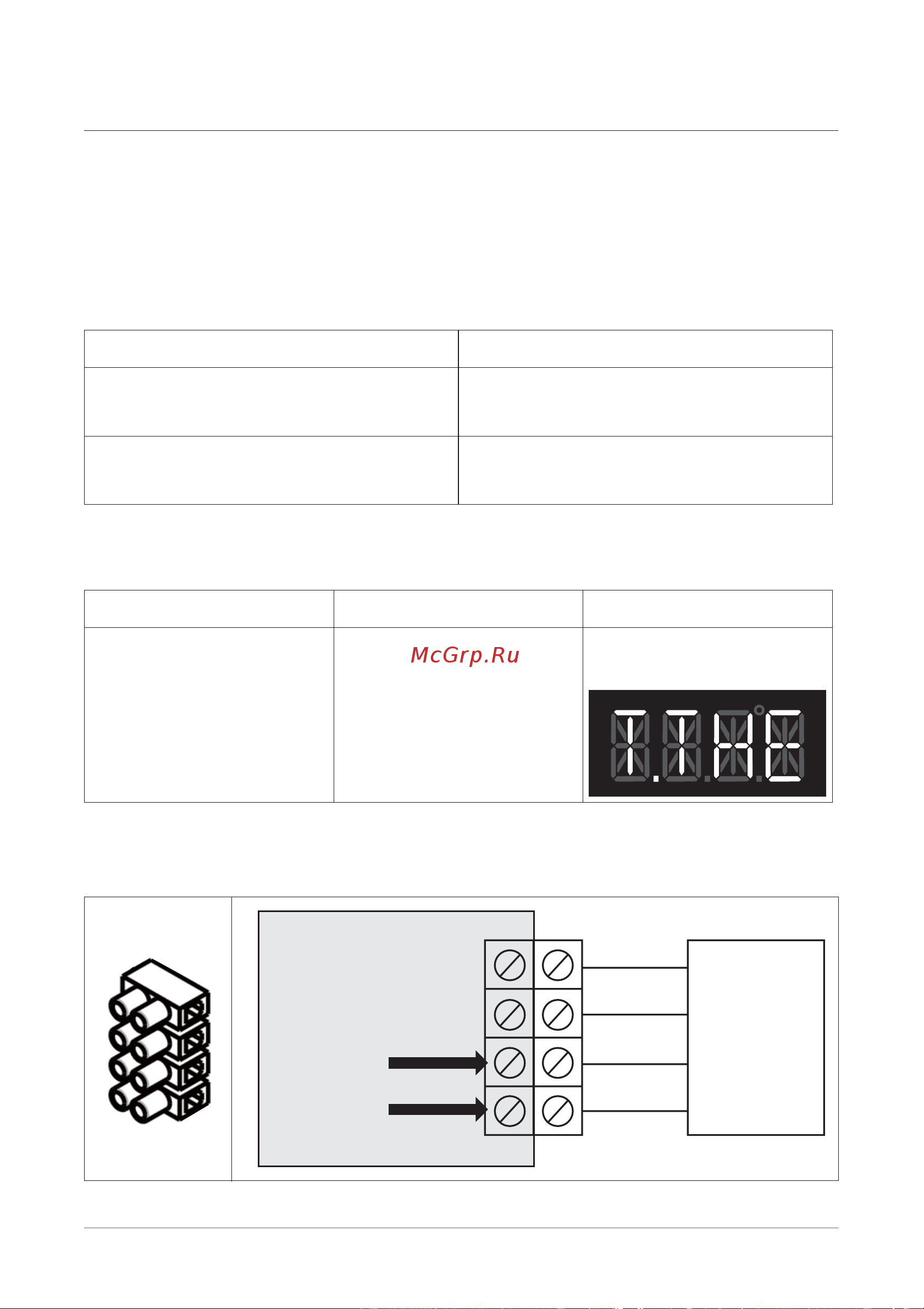

![Navien Deluxe One-24K [18/72] Датчик контроля температуры](/views2/1936643/page18/bg12.png)
18
Нагрев бойлера ГВС
ԕ
Подсоедините датчик температуры бака горячей воды к передней клемме
главного контроллера.
ԕ
Резервуар горячей воды регулируется заданной температурой горячей воды.
ԕ
Заданная температура: 30-60°C
Датчик контроля температуры
ԕ
Место подключения клеммной колодки
Контроль температуры подачи воды 80°C
В состоянии ON
Текущая температура <Заданная
температура -3°C
В состоянии OFF
Текущая температура> заданная
температура
Место установки
Подключение датчика
температуры бойлера ГВС
Главный
контроллер
Дисплей (настройки параметров)
Параметр Функция Дисплей
(Т) Активация датчика бойлера THE: Датчик температуры
активен
При использовании датчика
температуры
