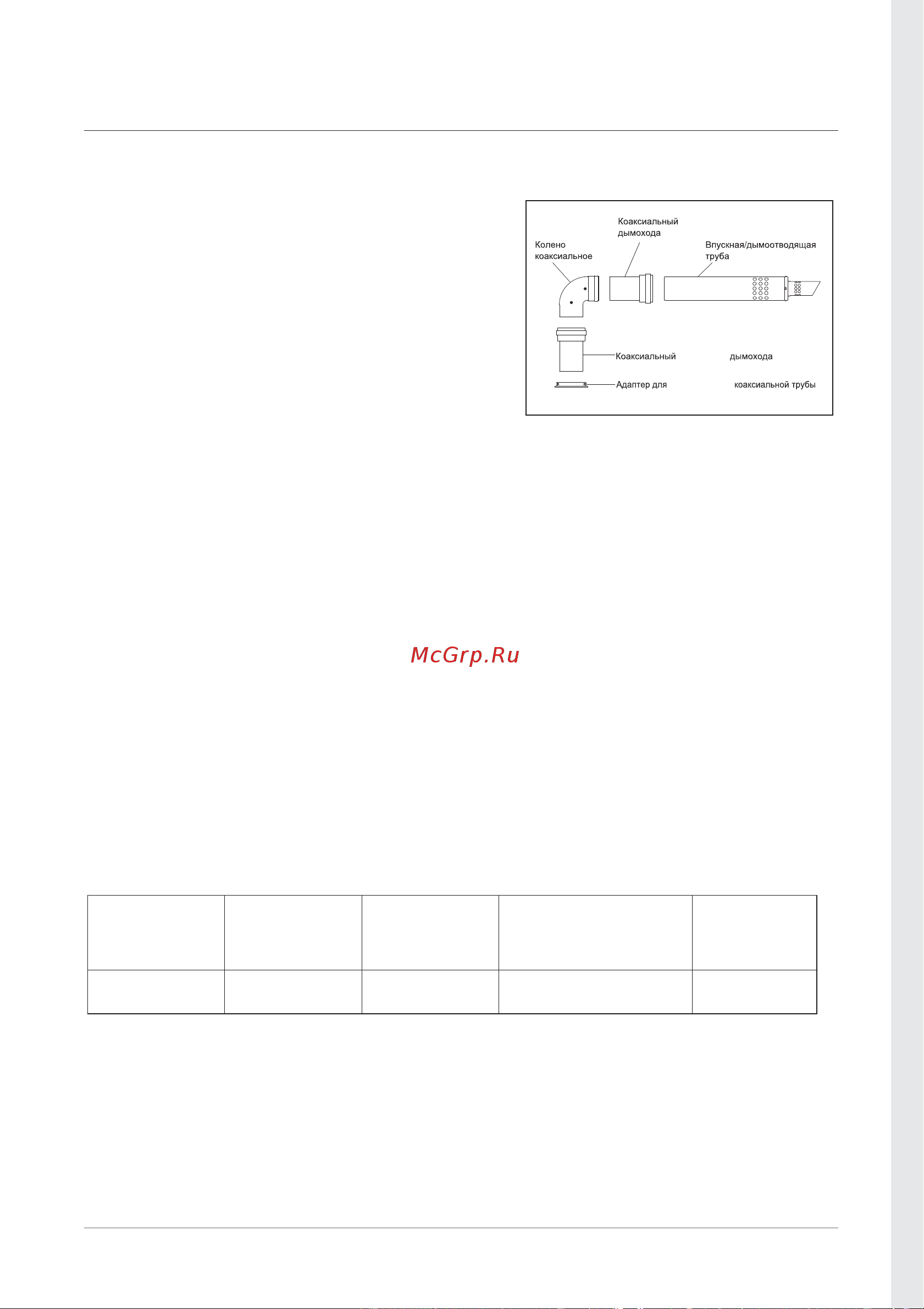

Установка коаксиального дымохода
Осмотр и очистка коаксиальной трубы
Тип и маркировка "Уплотнительного кольца"
<Осторожно!>
<Внимание!>
1) Допускается удлинение коаксиального
дымохода Максимальная длина труб
системы дымоудаления не должна
превышать 8м.
количество колен не более 2 шт.
2) При увеличении длины дымохода с
помощью удлинителей, используйте
для соединения обжимные хомуты.
1) Надежность и герметичность соединения деталей дымохода.
2) Выходит ли наружу впускная/дымоотводящая труба.
3) Наличие уклона в сторону отвода дымовых газов.
4) Не существует ли преград на выходе впускной/дымоотводящей трубы.
5) Удалены ли опасные материалы из помещения.
Ӫ
После окончания работы по установке обязательно проверьте следующее:
Уплотнительные кольца, используемые в данном следующие.
Перед очисткой коаксиального дымохода, сначала необходимо остановить работу котла
и дать остыть трубе.
Рекомендуется покупать в разрешенных фирмой 'KD Navien' магазинах.
В ином случае вы не можете получить гарантию качества продукции.
Пункт D Количество
Теплостойкая
температура
Материал
KD-75D
Φ 60/100 2 230°C и более Силикон
ɭɞɥɢɧɢɬɟɥɶ
