6
7
Устройство горелки
Замена батарейки:
Для работы электророзжига используется
батарейка типа АА. Для замены батарейки
открутите крышку электророзжига против ча-
совой стрелки. Извлеките старую батарейку и
вставьте новую.
ВАЖНО!
• При установке батареек соблюдайте поляр-
ность (контакты +/-). В противном случае
батареи могут протечь, взорваться или за-
гореться.
• Если прибор не эксплуатируется на про-
тяжении длительного времени, вынимайте
батареи. В противном случае батареи могут
1. Колба стеклянная в индивидуальной
упаковке;
2. Основание среднее газового фонаря
в сборе с блоком управления;
3. Основание нижнее газового фонаря;
4. Козырек;
5. Дожигатель;
6. Стойка козырька;
7. Боковая крышка съемная;
Камера смешения
газовой смеси
Форсунка
Трубка горелки
Датчик опрокидывания
ODS датчик
Батарейка АА
Электророзжиг
Ручка регулировочная
Штуцер
Распределительный клапан
Трубка соединяющая
клапан с ODS датчиком
8. Боковая крышка несъемная (2 шт.);
9. Профиль верхний (3 шт.);
10. Решетка защитная (3 шт.);
11. Планка для решетки верхняя (3 шт.);
12. Цепь в лавсановой обмотке с двумя кара
-
бинами для фиксации газового баллона;
13. Металлические стопоры.

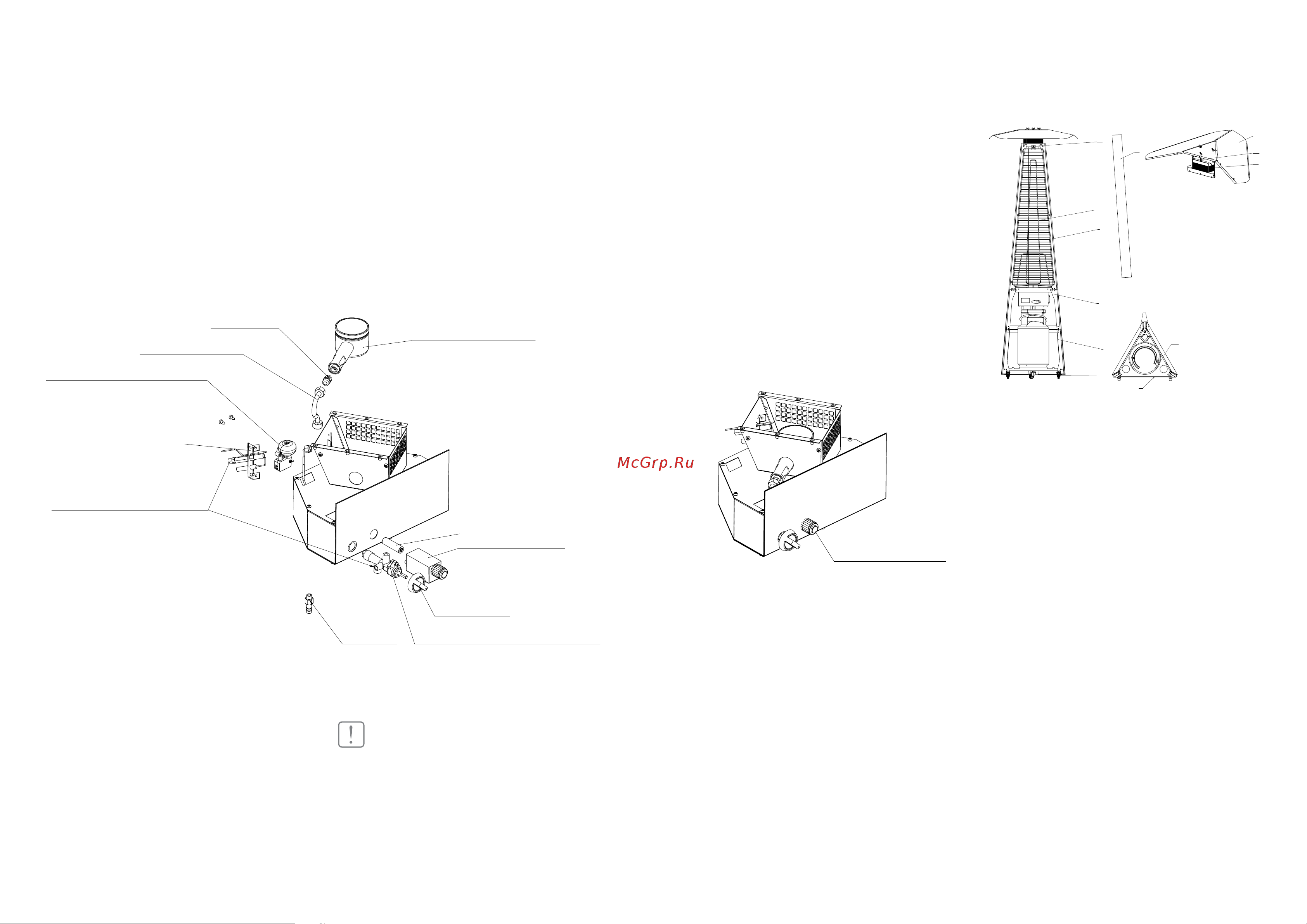

Рис. 3 Устройство блока управления (приборного отсека) модели BOGH-15
Крышка электророзжига
выйти из строя (протечь или разрядиться)
• Если батарея протекла, прежде чем вста-
вить новую, вытрите насухо отсек для ба-
тарей. Если вытекший электролит попал в
глаза, промойте их тщательно проточной
водой. Не трите при этом глаза. Попадание
электролита на одежду или кожу чревато
получением ожогов. Если это произошло,
смойте электролит водой и обратитесь за
помощью к врачу.
• Использованные элементы питания подле-
жат утилизации.
• При утилизации использованных батарей
следуйте инструкции, обозначенной на их кор-
пусе, а также придерживайтесь норм, уста-
новленных в вашей стране.
Рис.4 Замена батареек модели BOGH-15
1
7
8
12
11
10
9
2
3
13
4
6
5
Модель BOGH-15Е
Рис. 5 Устройство модели BOGH-15Е
1. Колба стеклянная в индивидуальной упа-
ковке;
2. Основание среднее газового фонаря в сбо-
ре с блоком управления;
3. Основание нижнее газового фонаря;
4. Козырек;
5. Дожигатель;
6. Стойка козырька;
7. Боковая крышка съемная;
8. Боковая крышка несъемная (2 шт.);
9. Профиль верхний (3 шт.);
10. Решетка защитная (3 шт.);
11. Планка для решетки верхняя (3 шт.);
12. Цепь в лавсановой обмотке с двумя кара-
бинами для фиксации газового баллона;
13. Металлические стопоры.
Устройство прибора Устройство прибора
