Ballu BOGH-15(E) [5/15] Бокс для батареек
![Ballu BOGH-15(E) [5/15] Бокс для батареек](/views2/1936801/page5/bg5.png)
8
9
Камера смешения
газовой смеси
Форсунка
Трубка горелки
Фитинг горелка-трубка
Электронный блок управления
Батарейка D
Штуцер
Бокс для батареек
Датчик опрокидывания
ODS датчик
Устройство горелки
Замена батарейки
Для работы прибора используются батарейки
типа D в количестве 2 шт. Для замены батаре-
ек откройте крышку бокса для батарей, извле-
ките старые батарейки и установите новые.
В пульте дистанционного управления исполь-
зуются батарейки типа ААА в количестве 2 шт.
Для замены батареек откройте заднюю крыш-
ку пульта управления, извлеките старые бата-
рейки и установите новые
.

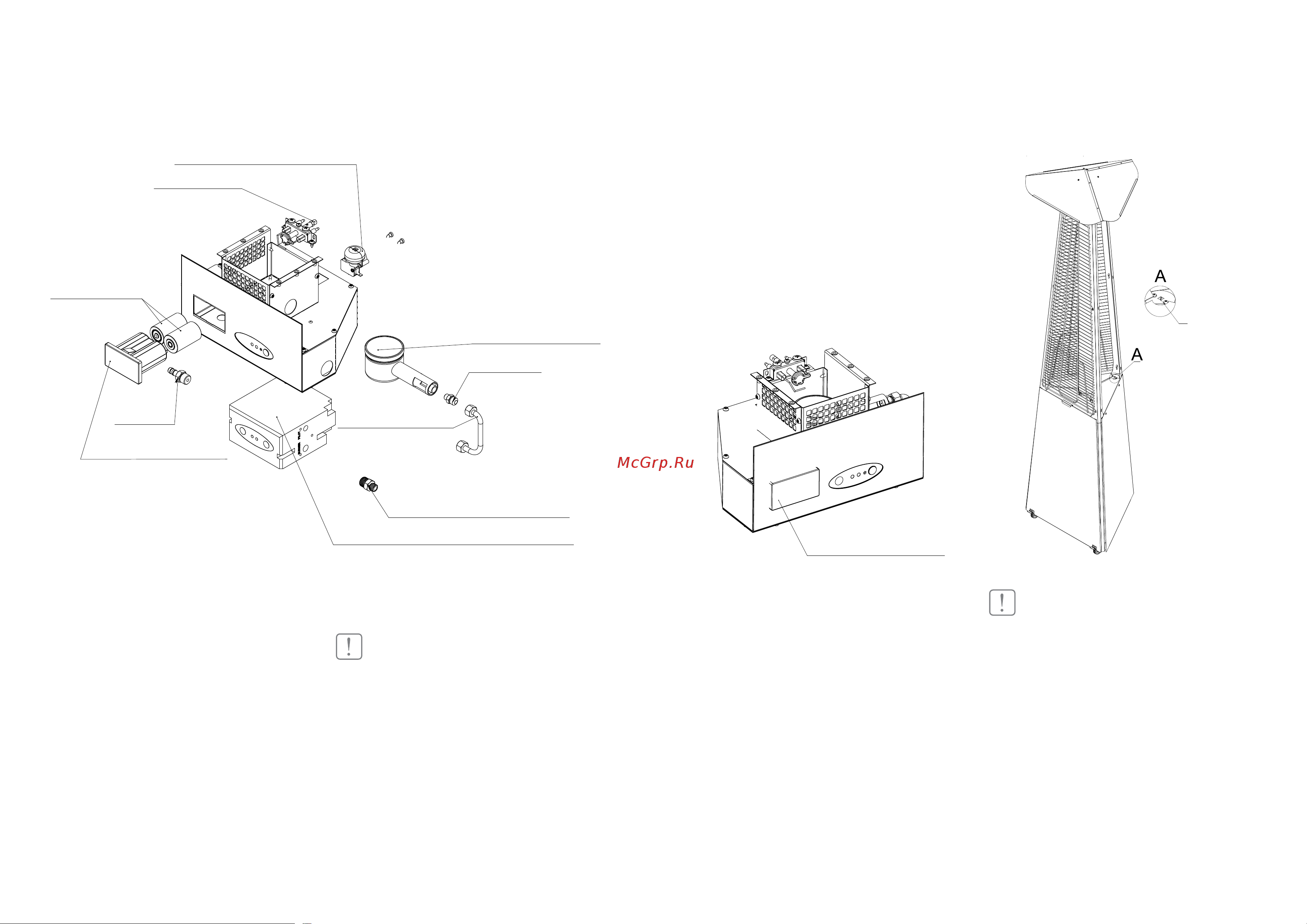

Рис. 6 Устройство блока управления (приборного отсека) модели BOGH-15Е
ВАЖНО!
• При установке батареек соблюдайте поляр-
ность (контакты +/-). В противном случае
батареи могут протечь, взорваться или за-
гореться.
• При установке и замене батарей отключайте
питание устройства.
• Если прибор не эксплуатируется на про-
тяжении длительного времени, вынимайте
батареи. В противном случае батареи могут
выйти из строя (протечь или разрядиться)
• Если батарея протекла, прежде, чем вста-
вить новую, вытрите насухо отсек для ба-
тарей. Если вытекший электролит попал в
глаза, промойте их тщательно проточной
водой. Не трите при этом глаза. Попадание
электролита на одежду или кожу чревато
получением ожогов. Если это произошло,
смойте электролит водой и обратитесь за
помощью к врачу.
• Использованные элементы питания подле-
жат утилизации.
• При утилизации использованных батарей
следуйте инструкции, обозначенной на их
корпусе, а также придерживайтесь норм,
установленных в вашей стране.
Рис.7 Замена батареек модели BOGH-15Е
Крышка бокса для батареек
Выносной
приемник
сигналов
Выносной приемник сигналов
Прибор оснащен датчиком, принимающим ко-
манды от дистанционного пульта управления.
Рис.8 Положение датчика модели BOGH-15Е
ВАЖНО!
• Для корректной и надежной работы не допу-
скайте загрязнения датчика, не перекрывай-
те и не загораживайте датчик посторонними
предметами.
Устройство прибора Устройство прибора
