10
11

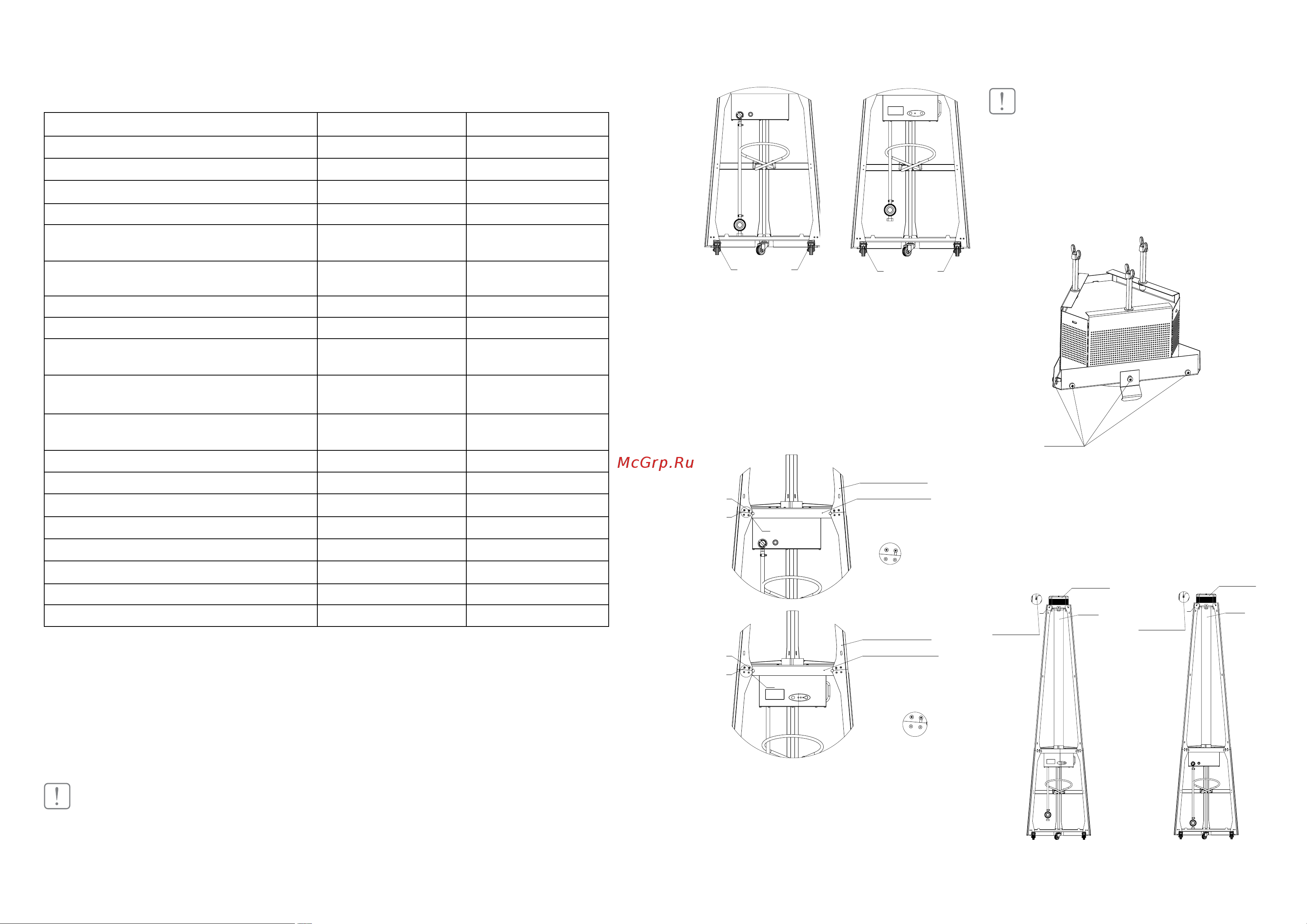

Параметр / Модель BOGH-15 BOGH-15E
Номинальная мощность, кВт 13,0 13,0
Давление газа в редукторе, мБар 37,0 37,0
Расход газа (min-max), кг/ч 0,3-0,97 0,3-0,97
Тип топлива Пропан, пропан/бутан Пропан, пропан/бутан
Способ поджига Электророзжиг
Автоматический
электророзжиг
Объем рекомендуемого встраиваемого
газового баллона, л
до 27,0 до 27,0
Радиус обогрева, м 2-2,8 2-2,8
Площадь обогрева, м
2
до 25 до 25
Способ перемещения
Встроенная колесная
база
Встроенная колесная
база
Работа прибора от батареи Батарея типа АА 1 шт
Батарея типа D (LR20)
2 шт.
Работа пульта управления от батареи -
Батарея типа ААА
2 шт.
Рабочий ток, мА - 100
Класс электрозащиты 3 класс 3 класс
Температура эксплуатации, С° (от -20 до +30) (от -20 до +30)
Степень защиты, IP
IP 44 IP 44
Размеры прибора (ШхВхГ), мм 847х2410х770 847х2410х770
Размеры упаковки (ШхВхГ), мм 1450х560х560 1450х560х560
Вес нетто, кг 40 40
Вес брутто, кг 45 45
Технические характеристики
Подготовка к работе
Для сборки прибора потребуется отвертка с
крестообразным (или крестовым) шлицем;
В собранном виде дожигатель поставляется
в сборе со стойками козырька. Для удобства
сборки отсоедините козырек от дожигателя.
ВАЖНО!
Всегда используйте средства индивидуальной
защиты рук х/б перчатки во время сборки и
установки обогревателя.
Для обеспечения удобства и безопасности
сборку обогревателя должны производить два
человека.
Перед началом сборки удалите защитную
пленку с деталей изделия;
Все необходимые винты предварительно за-
кручены в посадочные места;
Перед сборкой застопорите два колеса при-
бора, опустив металлический стопор вниз
это обеспечит устойчивость прибора от
нежелательных перемещений.
1
Металлические
стопоры
Металлические
стопоры
Рис. 9 Установка стопоров
Установите профили на нижнюю предвари-
тельно собранную часть газового обогревателя
(рис. 10). Для этого наживите винт в среднем
основании, которое соответствует пазу в про-
филе (ближнее к центру отверстие). Установите
на данный винт профиль и затяните винт 2, затем
подтяните винт 1;
Рис. 10 Установка верхних профилей
На дожигатель наживите винты для установки в
пазы верхних профилей (Рис. 11);
А
Среднее основание
Профиль верхний
1
2
А
А
Среднее основание
Профиль верхний
1
2
А
ВАЖНО!
В собранном виде дожигатель с предварительно
закрученными винтами М4, изготовленными из
нержавеющей стали в кол-ве 12 шт. Не рекомен
-
дуется использовать оцинкованные винты, т.к.
данные винты не рассчитаны на эксплуатацию
при повышенных температурах.
Рис. 11 Установка винтов на дожигатель
Извлеките из коробки колбу и аккуратно
вставьте колбу, и сверху установите на профили
дожигатель (рис.12), фиксируя колбу, затяните
винты;
Рис. 12 Установка колбы и дожигателя
Винт М4
А
Дожигатель
Колба
А
Паз в верхнем
профиле для
установки
дожигателя
А
Дожигатель
Колба
А
Паз в верхнем
профиле для
установки
дожигателя
