• Установите в пазы верхних профилей ре-

шетки (Рис. 13);

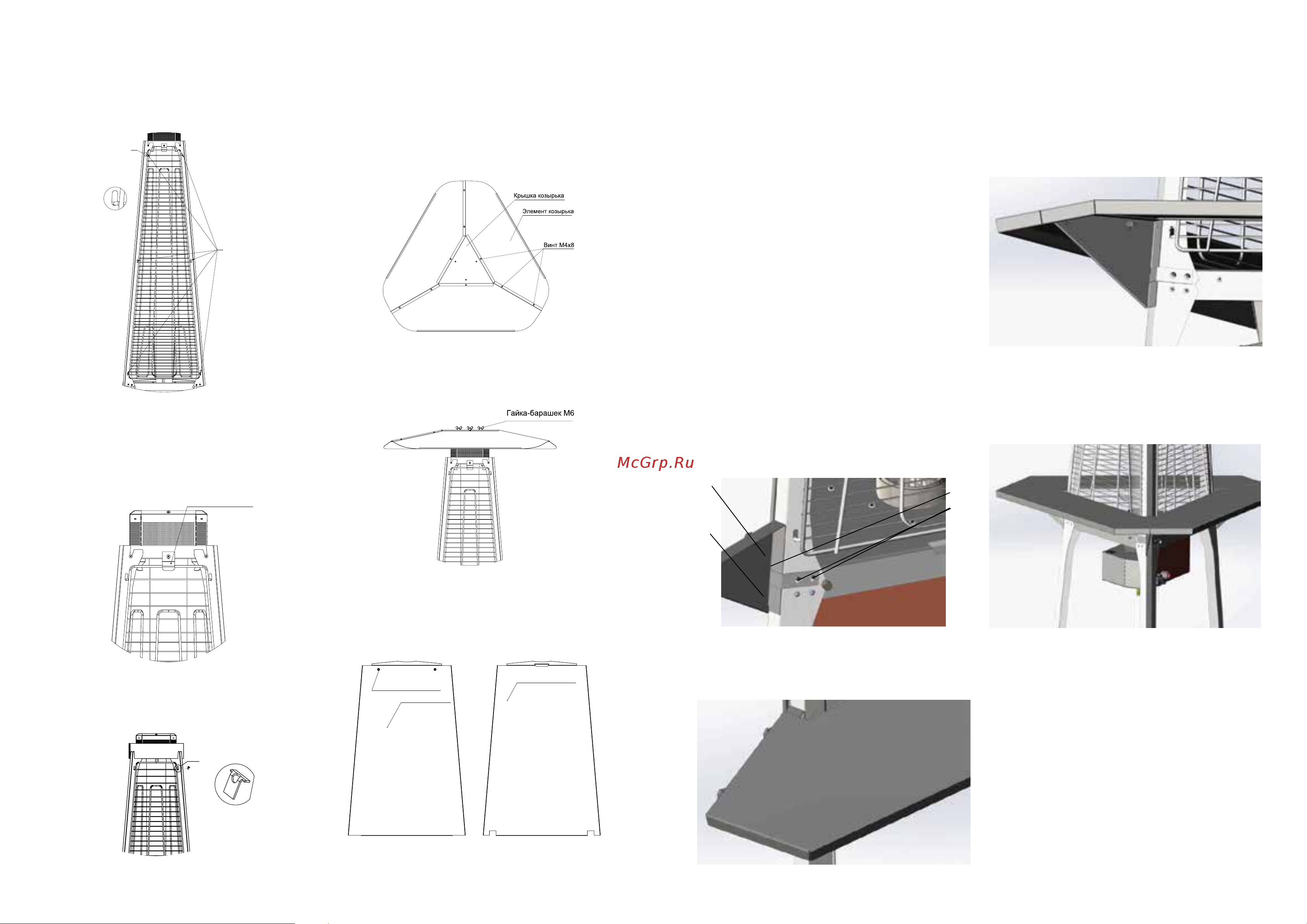

Рис. 13 Установка решетки

• Для надежной фиксации решетки возможен

один из вариантов крепления (а или б):

а) Закрепите решетку планкой (рисунок 14а);

Рис. 14а Закрепление решетки планкой

б) Установите фиксатор решетки в паз в верх-

нем профиле (рисунок 14б):

Рис. 14б Установка фиксатора решетки

Пазы для

установки

решеток

Планка для

решетки верхняя

• Соедините элементы козырька между собой,

как показано на рис. 15. Винтами из нержаве-

ющей стали М4х8 закрепите соединения. К

собранному козырьку прикрепите крышку ко-

зырька винтами М4х8.

Рис. 15 Сборка козырька

• Установите на дожигатель козырек, закрепи-

те козырек на гайки-барашки М6 из нержаве-

ющей стали (Рис. 16);

Рис.16 - Установка козырька

• Установите боковые крышки, закрепите их на

винты с потайной головкой;

• Установите главную крышку, с помощью магни-

тов на основании прибора;

Рис. 17 Главная и боковая крышки

Главная крышка

Боковая крышка

Отверстия для

установки винтов

• Поднимите стопор колес вверх и перемести-

те прибор в место назначения.

Поздравляем, вы завершили сборку!

Подключения газа

• Подключите регулятор давления газа (ре-

дуктор) к баллону. Резьба на баллоне и редук-

торе левая.

• Затяните гайку регулятора ключом на 27.

• Установите баллон так, как указано на

рисунках 2, 5.

Для сборки столика необходимо выполнить

следующие действия:

1. снимите боковые и главную крышки с

изделия;

2. открутите винты (4), фиксирующие верхний

профиль (1);

3. заведите уголок (2) в прорезь опоры (3);

4. наживите винты в отверстия и затяните их;

5. повторите операции 2-4 для оставшихся

опор (Рис. 18);

6. установите подставку как показано на Рис.

19, наживите болты в отверстия, но не

затягивайте их гайками;

7. удерживая первую подставку, установите

вторую подставку как показано на Рис. 20,

наживите болты в отверстия. Наживите на

болты гайки, но не затягивайте их до конца

сборки;

8. повторите операцию 7 для закрепления

последней подставки. Должно получиться

следующее (Рис. 21);

9. затяните все болты с помощью гаечного

ключа;

10. установите на места боковые и главную

крышки. Затяните винты, фиксирующие

боковые крышки. Сборка завершена

(Рис. 22)

A A

Рис. 18

Рис. 19

Рис. 20

Рис. 21

Подготовка к работе Подготовка к работе
