Назначение
Назначение
Профессиональный электроприбор предназначен для
обогрева жилых и нежилых помещений, а также для про
-
сушки поверхностей и предметов.
Общие указания
• Перед началом работы с тепловентилятором насто-
ятельно рекомендуем ознакомиться с настоящим
Руководством.
• Тепловентилятор предназначен для вентиляции и
обогрева производственных, общественных и вспо
-
могательных помещений, просушки поверхностей и
предметов.
• Исполнение тепловентилятора – переносное, рабо
-
чее положение – установка на полу, условия эксплуа-
тации – работа под надзором, режим работы – повтор-
но-кратковременный.
Устройство прибора

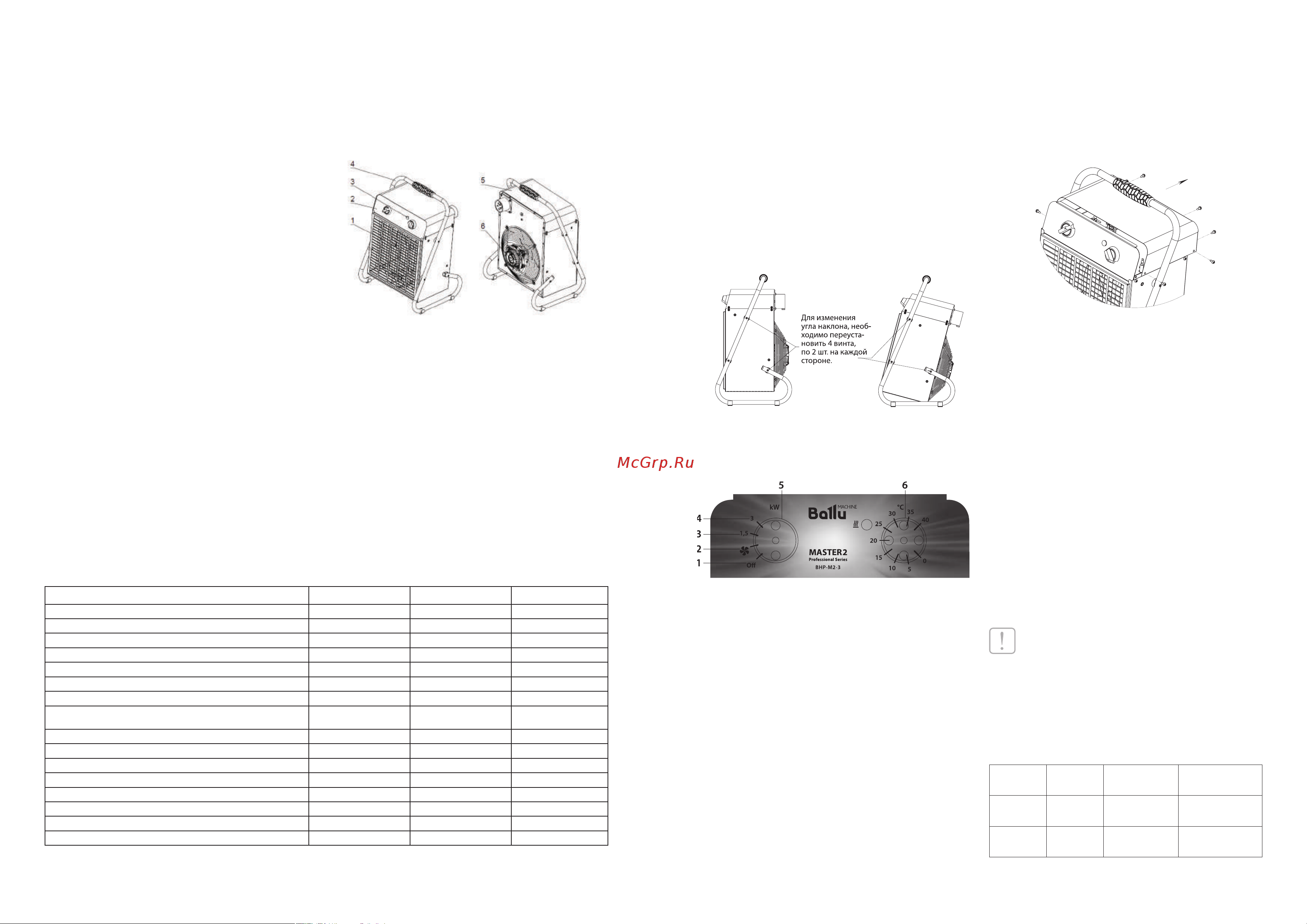

Несущая конструкция тепловентилятора (см. рис. 1) со-
стоит из корпуса (5) и подставки-ручки (4). Вентилятор
(6) расположен в задней части тепловентилятора.
Органы управления вынесены на переднюю панель
(2), дополнительно на панели располагается индика-
тор работы нагрева (3). Внутри корпуса расположены
трубчатые электронагревательные элементы, закрытые
с лицевой стороны тепловентилятора решеткой (1).
Воздушный поток, втянутый вентилятором в корпус,
проходя между трубчатыми электронагревательными
элементами, нагревается и подается в помещение че-
рез решетку.
Рис. 1. Тепловентилятор
1 – решетка
2 – панель управления
3 – индикатор
4 – подставка-ручка
5 – корпус
6 – вентилятор
Работа тепловентилятора возможна в одном из сле-
дующих режимов:
– режим 0 – вентиляция;
– режим 1 – вентиляция с нагревом (неполная
мощность);
– режим 2 – вентиляция с нагревом (полная
мощность).
Тепловентилятор может быть собран в одном
из двух положений:
• Угол корпуса к поверхности 0°. Данное положе-
ние обеспечивает прямое направление обдува
и увеличенное между корпусом и полом, что по-
зволяет установить тепловентилятор на неров-
ной поверхности и поверх мелкого строительно-
го мусора.
• Угол корпуса к поверхности 15°. Данное поло-
жение обеспечивает обдув под наклоном вверх,
благодаря чему тепловентилятор не поднимает
пыль с пола.
Рис. 2. Тепловентилятор
Управление прибором
Рис. 3. Блок управления
1. Положение выключения прибора.
2. Положение режима вентиляции без нагрева.
3. Положение частичной мощности нагрева.
4. Положение полной мощности нагрева.
5. Ручка переключателя режимов.
6. Ручка регулировки термостата.
1. Подготовка прибора к работе
Модель BHP-M2-3
Перед подключением прибора к электросети пере-
ведите ручку переключателя «5» в положение «1».
Подключение тепловентилятора к электросети осу-
ществляется путем включения вилки шнура питания
тепловентилятора в розетку с напряжением 230
В~50 Гц и заземляющим проводом.
Прибор готов к работе.
Управление прибором
Таблица 1.
Параметр /Модель
BHP-М2-3 BHP-М2-5 BHP-М2-9
Максимальная потребляемая мощность, кВт
3,0 4,5 9,0
Частичная потребляемая мощность, кВт
1,5 3,0 4,5
Номинальная мощность (в режиме вентиляции), Вт
30 38 42
Максимальный номинальный ток, А
13,2 19,8 13,2
Номинальное напряжение, В~Гц
230~50 230~50 400~50
Производительность по воздуху, м
3
/час*
300 400 850
Площадь обогрева, м
2**
до 30 до 45 до 90
Увеличение температуры воздуха на выходе в режиме
полной мощности
30 °С 34 °С 32 °С
Продолжительность работы, не более, ч
24 24 24
Продолжительность паузы, не менее, ч
2 2 2
Степень защиты
IP 24 IP 24 IP 24
Класс электрозащиты
I класс I класс I класс
Размеры прибора (ШхВхГ), мм
283х399х250 283х399х265 350х505х300
Размеры упаковки (ШхВхГ), мм
305х415х280 305х415х280 365х515х315
Вес нетто, не более, кг
4,0 4,6 8,2
Вес брутто, кг
4,5 5,1 8,8
* Примечание: при падении напряжения в сети на 10% возможно снижение производительности по воздуху
от номинального значения на 20%, снижение потребляемой мощности в режиме максимальной потребляемой
мощности до 25%.
**Указано ориентировочное значение, которое может отличаться в зависимости от реальных условий эксплуатации.
Технические характеристики
Модель BHP-M2-5
Перед подключением прибора к электросети пере-
ведите ручку переключателя «5» в положение «1» (вы-
ключено). Затем действуете согласно пунктам ниже:
Рис. 4. Cхема снятия крышки для подключения
• Отверните саморезы, снимите крышку тепловенти-
лятора см. схему рис. 4
• Протяните силовой кабель через кабельный ввод.
• Подключите кабель к клеммной колодке согласно
маркировки.
• Затяните фиксатор гермоввода, до жесткой фикса-
ции кабеля, с целью исключения его движения.
• Установите на свое место крышку тепловентилято-
ра, прикрутив ее саморезами.
• Подключите кабель к щиту питания.
Модель BHP-M2-9
Перед подключением прибора к электросети пере-
ведите ручку переключателя "5" в положение "1" (вы-
ключено). Затем с помощью силового специализиро-
ванного силового разъема осуществите подключение
тепловентилятора к сети.
ВНИМАНИЕ!
Для подключения тепловентиляторов к электросети
используете кабели сечением не менее чем указаны
в таблице 2. Линия, к которой подключается тепло-
вентилятор, должна быть защищена автоматическим
выключателем не более указанного в таблице 2.
Таблица 2.
Модель
Параметры
электросети
Кабель
Автомати-
ческий выключатель
BHP-М2-5
Однофазная
230 В, 50 Гц
Медный, 3-х
жильный, 2,5 мм
2
25 А
BHP-М2-9
Трехфазная
400 В, 50 Гц
Медный, 5-ти
жильный, 2,5 мм
2
16 А
