Ballu BHP-M2-5 [6/9] Схема коммутации переключателя
![Ballu BHP-M2-5 [6/9] Схема коммутации переключателя](/views2/1937101/page6/bg6.png)

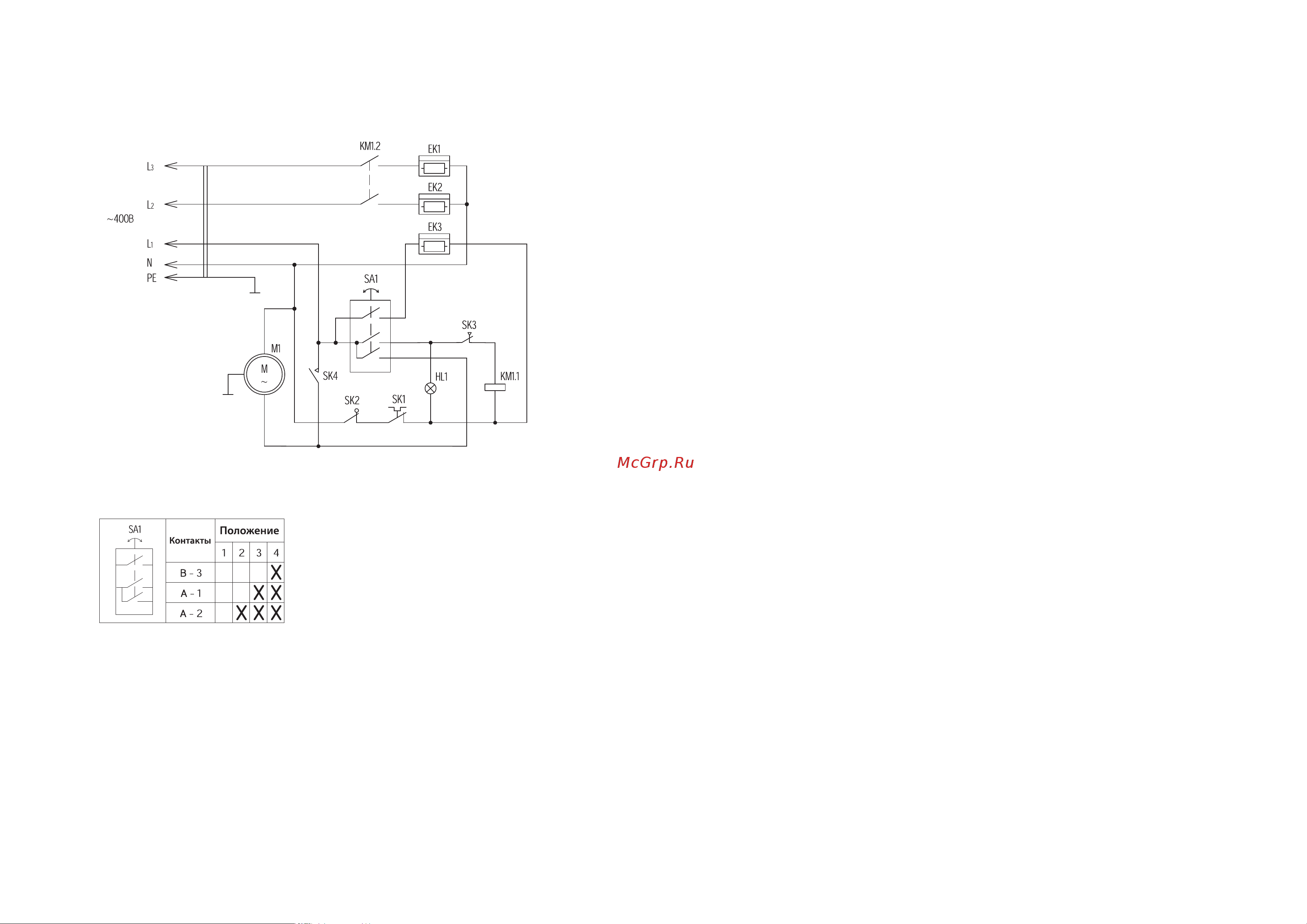

EK1, EK2, EK3 - нагревательный элемент;
М1 - электродвигатель;
КМ1 - электромагнитный пускатель;
SA1 - переключатель режимов работы;
SK2, SK3 - защитный термостат;
SK4 - термостат принудительной вентиляции;
HL1 - лампа индикации.
Схема коммутации переключателя
Схема электрическая принципиальная тепловентилятора 9 КВт.
