Ballu BHP-M2-5 [5/9] Схема коммутации переключателя
![Ballu BHP-M2-5 [5/9] Схема коммутации переключателя](/views2/1937101/page5/bg5.png)
8
9
Комплектация
Приложение
Приложение
EK1, EK2 - нагревательный элемент;
М1 - электродвигатель;
SA1 - переключатель режимов работы;
SK1 - терморегулятор;
SK2, SK3 - защитный термостат;
HL1 - лампа индикации.
EK1, EK2, EK3 - нагревательный элемент;
М1 - электродвигатель;
SA1 - переключатель режимов работы;
SK2, SK3 - защитный термостат;
SK1 - терморегулятор;
ХЕ1 - клеммная колодка;
HL1 - лампа индикации.

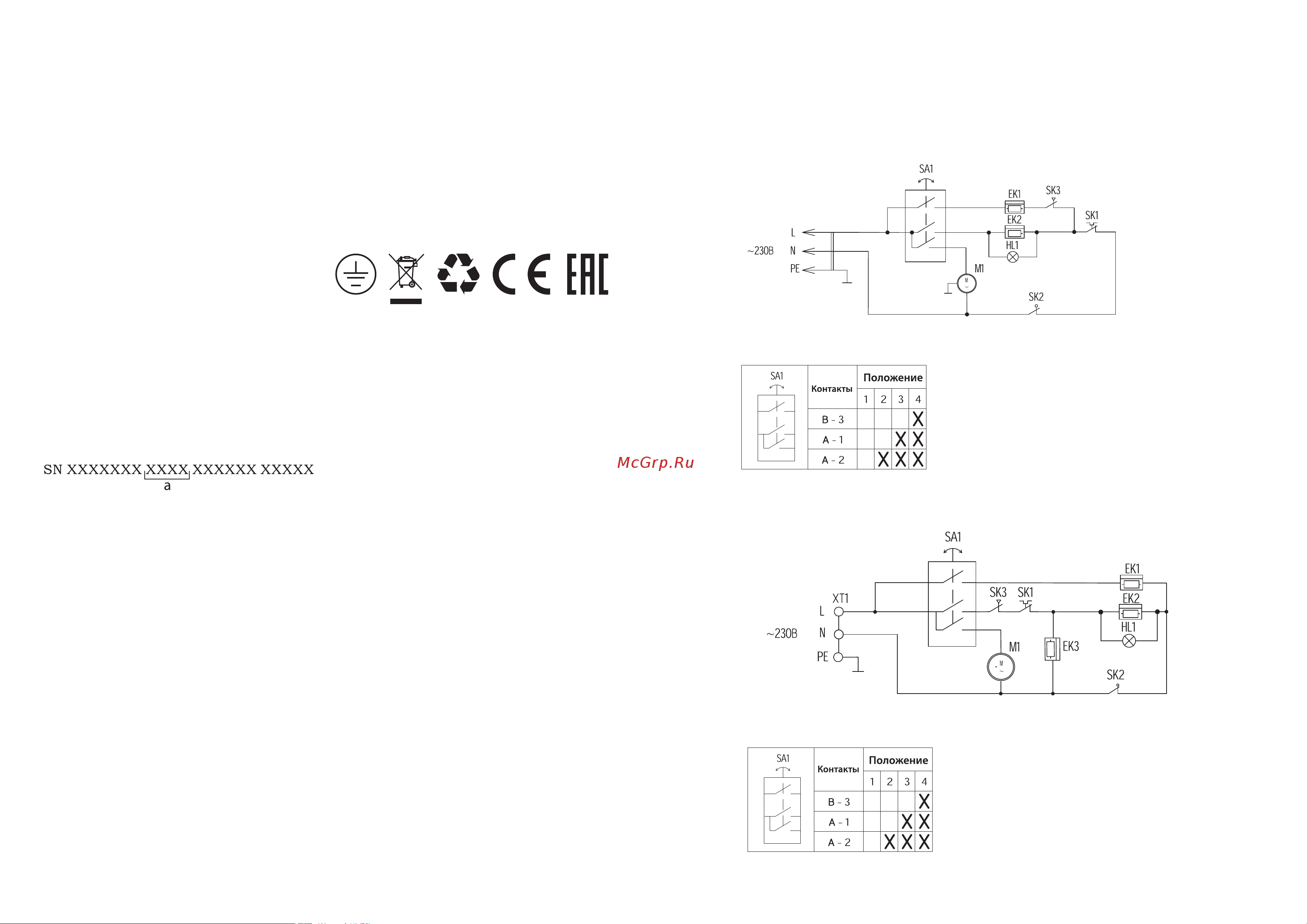

Схема коммутации переключателя
Схема коммутации переключателя
Схема электрическая принципиальная тепловентилятора 3 КВт.
Схема электрическая принципиальная тепловентилятора 5 КВт.
Комплектация
Для всех моделей:
1. Тепловентилятор (1 шт.)
2. Руководство по эксплуатации (1 шт.)
3. Гарантийный талон (1 шт.)
4. Упаковка (1 шт.)
Срок службы прибора
Срок службы прибора 7 лет.
Правила утилизации
По истечению срока службы прибор должен под-
вергаться утилизации в соответствии с нормами,
правилами и способами, действующими в месте
утилизации.
Дата изготовления
Дата изготовления указана на стикере на корпусе
прибора, а также зашифрована в Code-128. Дата из-
готовления определяется следующим образом:
а – месяц и год производства.
Гарантия
Гарантийный срок составляет 2 года.
Гарантийное обслуживание прибора производится
в соответствии с гарантийными обязательствами,
перечисленными в гарантийном талоне.
Сертификация продукции
Товар сертифицирован на территории
Таможенного союза.
Товар соответствует требованиям
нормативных документов:
ТР ТС 004/2011 "О безопасности низковольтного
оборудования",
ТР ТС 020/2011 "Электромагнитная совместимость
технических средств"
Изготовитель:
Общество с ограниченной ответственностью
«Ижевский завод тепловой техники»
Адрес: 426052, Россия, Удмуртская Республика,
г. Ижевск, ул. Лесозаводская, д.23/110
Тел.: +7 (3412) 905-410
E-mail: office@iztt.ru
Сделано в России
www.ballu.ru
