16
Русский
Шаг 1. Основные подключения
COAXIAL
DIGITAL OUT
CVBS OUT
S-VIDEO OUT
VIDEO OUT AUDIO OUT
AUDIO
ANTENNA-IN
TV-OUT
TO TV
EXT1
TO VCR/SAT
EXT2
MAINS
P
B
P
R
Y
R
L

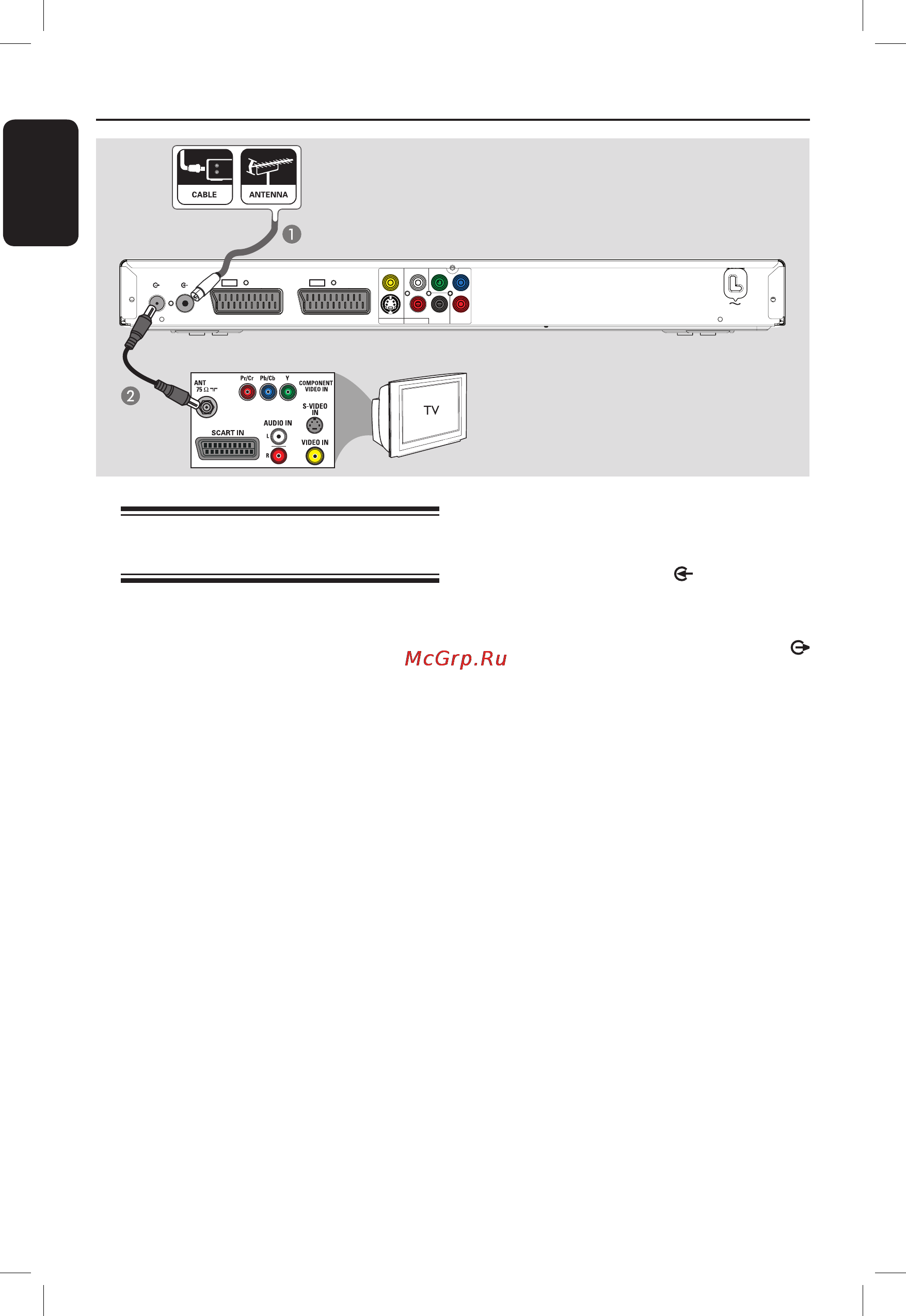

Подключение антенных
кабелей
Эти подключения требуются для просмотра
и записи телепрограмм с помощью
устройства записи. Если антенный сигнал
поступает с кабельного или спутникового
ресивера, убедитесь, что эти устройства
включены для просмотра или записи
кабельных программ.
При подключении видеомагнитофона
и/или кабельного или спутникового
ресивера см. главу “Шаг 2: Дополнительные
подключения”.
Полезный совет:
– В зависимости от типа подключения
телевизионного сигнала (напрямую от
антенны, через кабельный ресивер или
видеомагнитофон), потребуется отключить
некоторые кабели перед тем, как выполнить
подключение антенны.
A Подключите наличный антенный кабель
(может идти от стационарного гнезда
антенны или от кабельной приставки) к
разъему ANTENNA-IN
устройства
записи.
B С помощью коаксиального кабеля
(прилагается) подключите разъем TV-OUT
устройства записи к входному гнезду антенны
телевизора (обычно имеющему обозначение
ANT, ANTENNA IN, RF IN).
