Шаг 2 Дополнительные подключения

Подключение к кабельному или спутниковому

ресиверу

Вариант 1:

Если у кабельного или спутникового ресивера есть

только один разъем для выхода антенны(RF OUT или TO

TV), обратитесь к разделу “Подключение антенных кабелей” на

странице 15 для получения сведений по подключению к телеви;

зору.

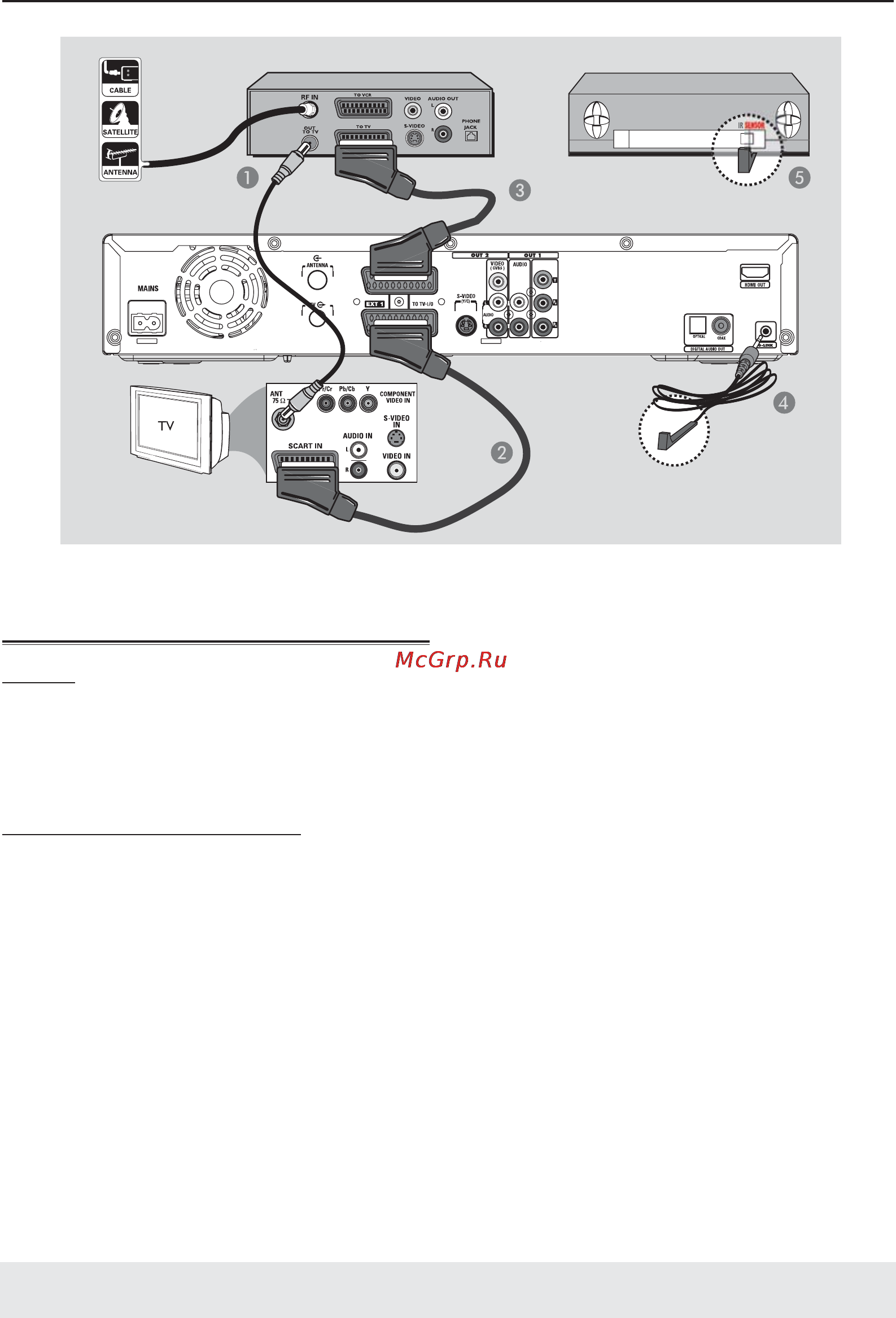

Вариант 2 (как показано на рисунке вверху).

Если кабельный

или спутниковый ресивер снабжен разъемом для выхо&

да SCART.

1 Оставьте существующее антенное подключение кабельного

или спутникового ресивера.

2 С помощью кабеля SCART подключите разъем EXT1 TO TV&

I/O устройства записи к соответствующему входу SCART те;

левизора.

3 С помощью другого кабеля SCART подключите разъем EXT2

AUX;I/O устройства записи к входу SCART (или обозначенно;

му как TV OUT или TO TV) кабельного или спутникового ре;

сивера.

4 Подсоедините кабель G;LINK к разъему G;LINK устройства

записи.

5 Поместите передатчик G;LINK перед кабельным или спутни;

ковым ресивером возле инфракрасного сенсора таким обра;

зом, чтобы инфракрасный датчик мог получать четкий сигнал.

Это позволит устройству записи получать данные от системы

GUIDE Plus+ и управлять тюнером внешнего ресивера.

Полезный совет:

Если телевизор подключен к устройству записи через разъем

COMPONENT VIDEO (Y Pb Pr) то подключение кабельного и спут;

никового ресивера производится через разъем EXT1 TO TV;I/O/

Советы: Чтобы узнать о других возможных способах подключения, обратитесь к руководству пользователя подключенного

устройства.

Задняя панель

Кабельный или спутниковый ресивер

Передняя панель

Расположите перед кабельным или

спутниковым ресивером, см. 5
