Шаг 2 Дополнительные подключения (продолжение)

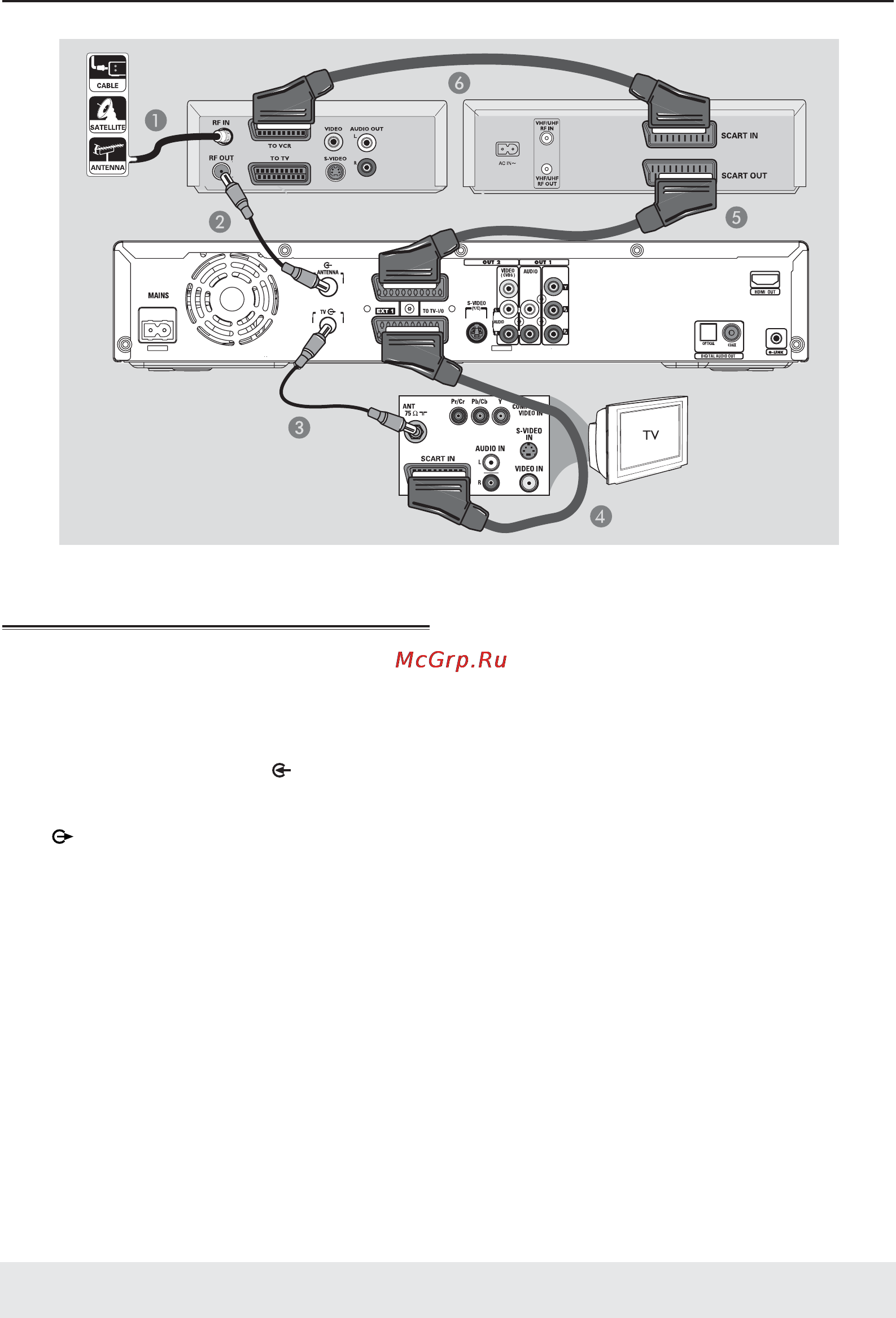

Подключение к видеомагнитофону и кабельному

или спутниковому ресиверу

1 Оставьте существующее антенное подключение кабельного

или спутникового ресивера к телевизору.

2 С помощью входящего в комплект коаксиального кабеля под;

ключите антенный выход (RF OUT) кабельного или спутнико;

вого ресивера к разъему ANTENNA устройства записи.

3 С помощью другого коаксиального кабеля подключите разъем

TV устройства записи к антенному входу телевизора.

4 С помощью кабеля SCART подключите разъем EXT1 TO TV&

I/O устройства записи к соответствующему входу SCART те;

левизора.

5 С помощью другого кабеля SCART подключите разъем EXT2

AUX&I/O устройства записи к входу SCART (или обозначен;

ному как TV OUT или TO TV) видеомагнитофона.

6 Другим кабелем SCART соедините входной разъем SCART

(или обозначенный как TV IN или TO DECODER) видеомагни;

тофона VCR с выходом SCART (или имеющему обозначение

TV OUT или TO VCR) кабельного или спутникового ресивера.

Совет: Обратитесь к руководству по эксплуатации внешнего устройства, чтобы получить информацию о других возможных спосо;

бах подключения.

Задняя панель видеомагнитофона

(только для примера)

Задняя панель видеомагнитофона

(только для примера)
