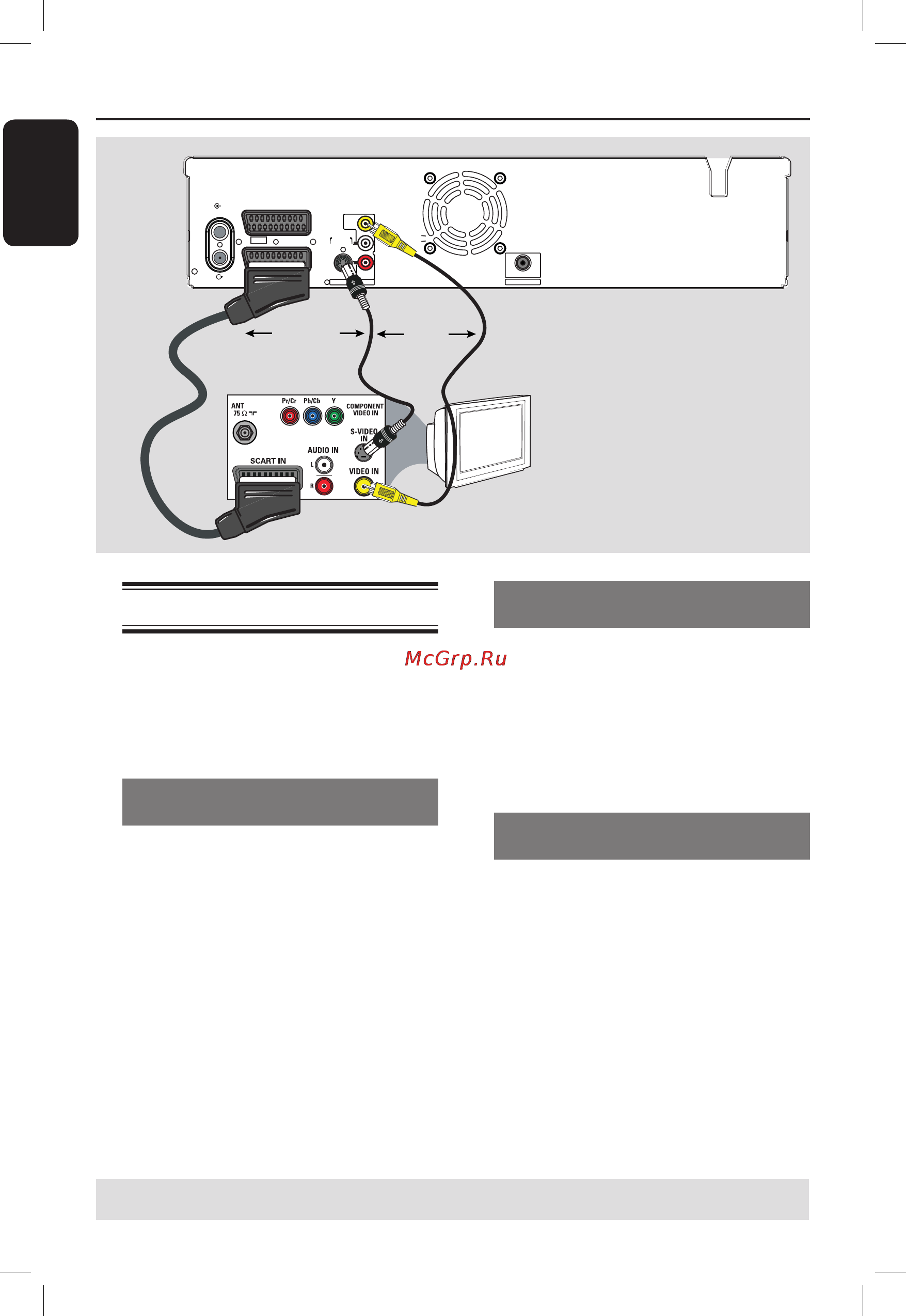

Шаг 1. Основные подключения (продолжение)
Подключение видеокабеля
Это подключение обеспечивает просмотр
при воспроизведении диска на устройстве
записи DVD. Для подключения видео
необходимо выбрать один из описанных
ниже вариантов.
Вариант 1: Использование кабеля
Scart
С помощью кабеля Scart (не
поддерживается) подключите разъем EXT1
TO TV-I/O устройства записи DVD к
соответствующему входному разъему SCART
телевизора.
Полезные советы:
– Если на телевизоре есть несколько
разъемов SCART, выберите тот разъем,
который подходит для входа и выхода
видеосигнала.
– Если на экране телевизора появляется
предложение выбрать тип разъема SCART,
выберите VCR.
– Разъем EXT2 AUX-I/O предназначен только
для дополнительных устройств.
Вариант 2: Использование кабеля
S-Video
С помощью кабеля Scart подключите разъем
S-VIDEO OUTPUT устройства записи
DVD к входу S-Video (или обозначенному
как Y/C или S-VHS) телевизора.
Для прослушивания необходимо
выполнить аудиосоединения. См. следующий
раздел “Подключение аудиокабелей”.
Вариант 3: Использование
видеокабеля (CVBS)
С помощью композитного видеокабеля
(желтый - не поддерживается) подключите
разъем VIDEO (CVBS) OUTPUT
устройства записи DVD к разъему видео (или
обозначенному как A/V In, Video In,
Composite или Baseband) телевизора.
Для прослушивания необходимо
выполнить аудиосоединения. См. следующий
раздел “Подключение аудиокабелей”.
СОВЕТ: Перед выполнением подключений или при их изменении убедитесь в том, что все устройства
отключены от сетевой розетки.
Вариант 1
Вариант 2
Вариант 3
или или
