18
Русский
B
C
~
MAINS
TO TV - I
/
O
EXT1
AUX - I
/
O
EXT2
S-VIDEO
(Y/C)
AUDIO
AUDIO
COMPONENT
VIDEO
R
L
P
R
P
B
Y
AUDIO / VIDEO OUT
AUDIO / VIDEO OUT 1
VIDEO
(
CVBS
)
COAXIAL
DIGITAL AUDIO OUT
ANTENNA
TV
TV
cable
satellite
antenna
A
Шаг 2. Дополнительные подключения
Подключение к кабельному
или спутниковому ресиверу
Вариант 1
Если у кабельного или спутникового
ресивера есть только один разъем для
выхода антенны (RF OUT или TO TV),
обратитесь к разделу “Шаг 1. Основные
подключения — Подключение антенных
кабелей” для получения сведений по
подключению к телевизору.

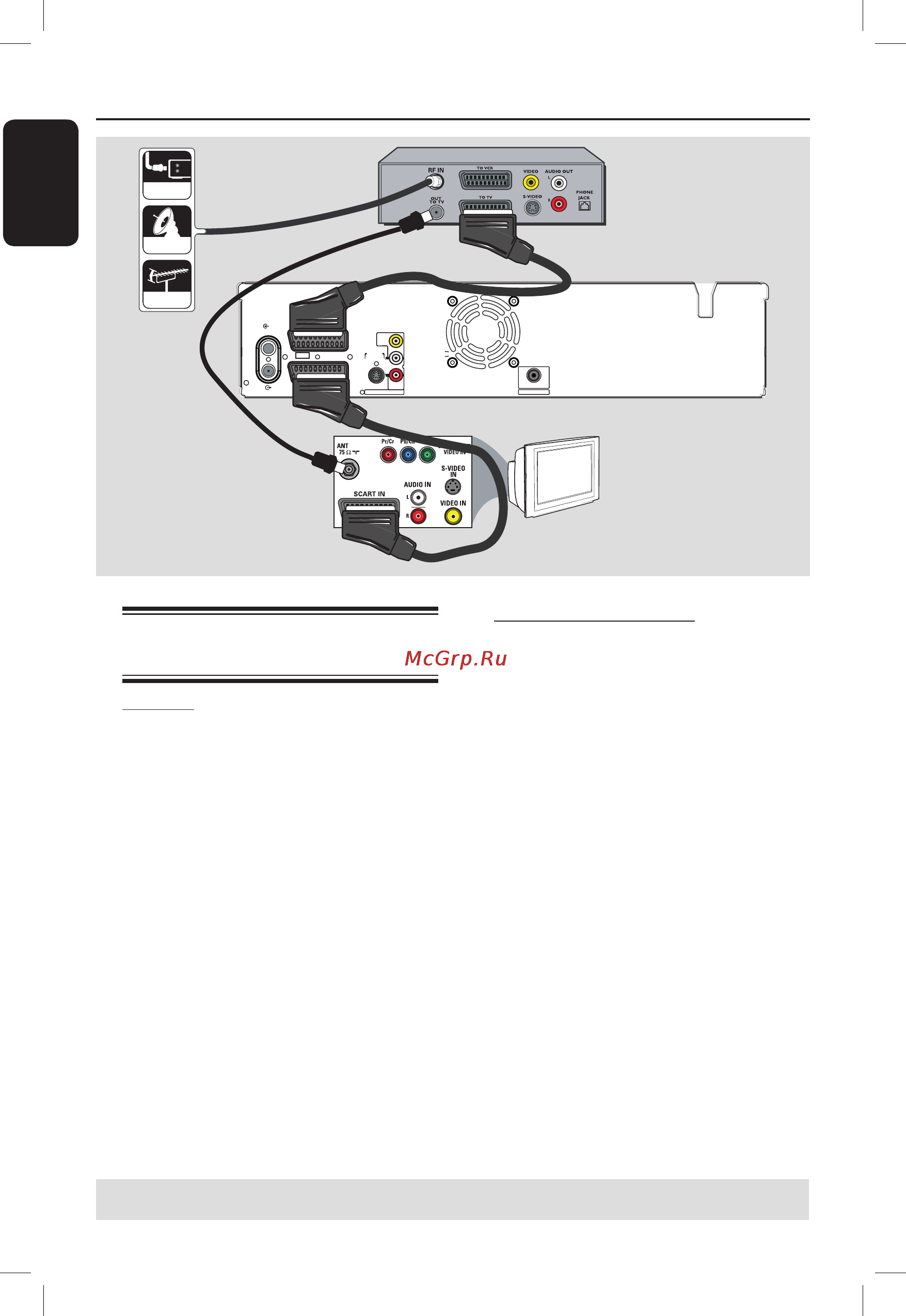

Вариант 2 (См. рисунок выше)
Если ваш кабельный или спутниковый
ресивер снабжен разъемом для
выхода Scart
A Оставьте существующее антенное
подключение от кабельного или
спутникового ресивера к телевизору.
B С помощью кабеля SCART подключите
разъем EXT1 TO TV-I/O устройства записи
к разъему SCART телевизора.
C Другим кабелем Scart подключите разъем
EXT2 AUX-I/O устройства записи DVD к
выходному разъему Scart (или обозначенному
как TV OUT или TO TV) кабельного или
спутникового ресивера.
Для запуска воспроизведения выберите
телевизионный канал непосредственно на
кабельном или спутниковом ресивере. Для
просмотра изображения с подключенного
внешнего устройства нажмите кнопку
TV/DVD на пульте ДУ.
СОВЕТЫ: Обратитесь к руководству пользователя по соответствующему подключенному устройству,
чтобы узнать о других способах соединения.
Задняя панель
телевизионной
приставки или
спутникового
ресивера (только
для примера)
