5.СнимитекабельпереднейантенныWi-Fiскрючковнакрепежнойскобежесткогодиска.Затем
открепитепереднююантеннуWi-Fiоткрепежнойскобыжесткогодиска.

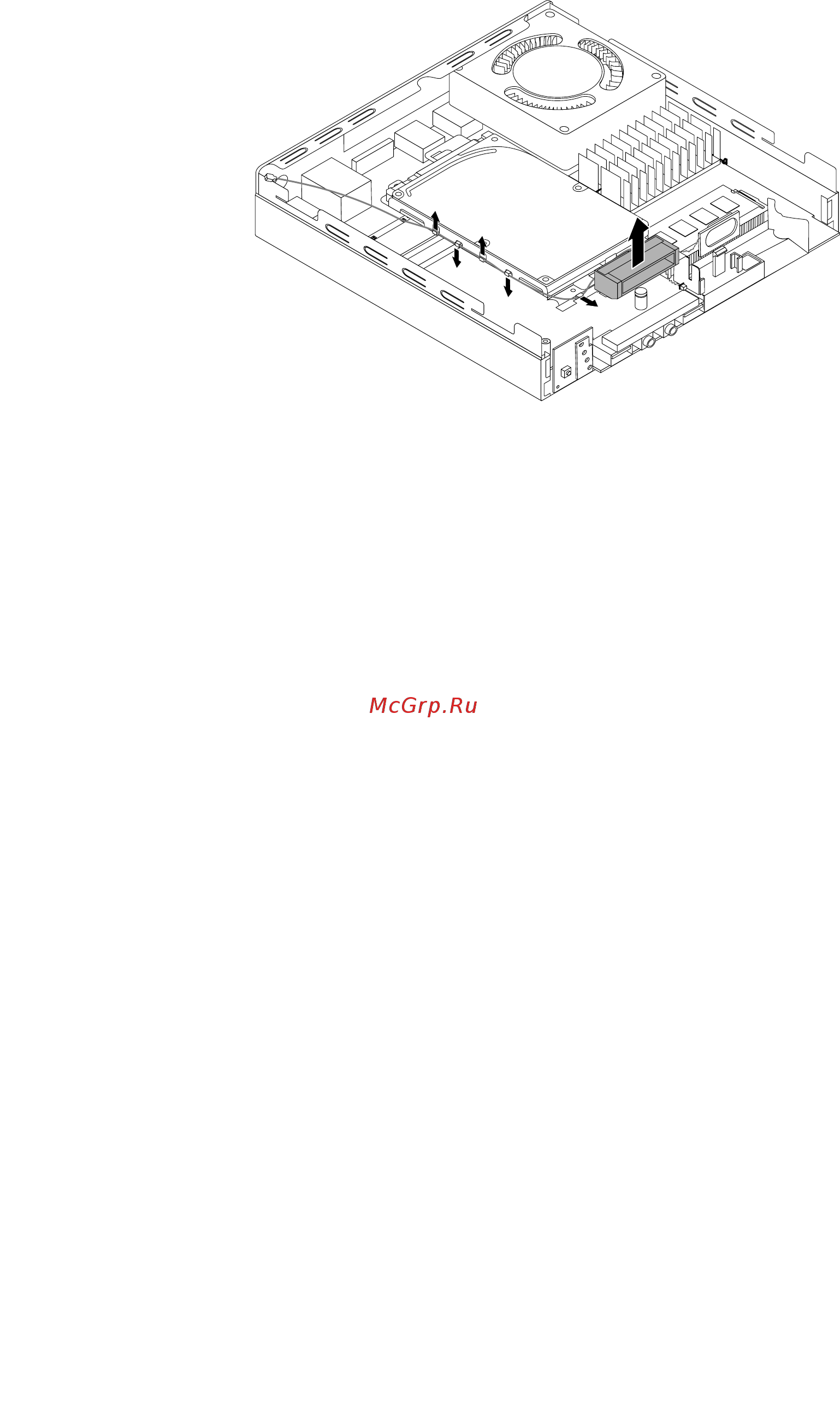

Рис.63.СнятиекабеляпереднейантенныWi-Fi
Чтоделатьдальше:
•Есливыхотитеустановитьилиснятьдругойкомпонент,топерейдитексоответствующемуразделу.
•Информациюотом,какзавершитьустановкуилизамену,см.вразделе“Чтонужносделать
послезаменыкомпонентов”настранице115.
УстановкаиснятиезаднейантенныWi-Fi
Внимание:Неоткрывайтекорпускомпьютераинепытайтесьегоремонтировать,непрочитав
предварительнораздел“Прочтитевначале:важнаяинформацияпотехникебезопасности”на
страницеv
.
Примечание:ЗадняяантеннаWi-Fiустанавливаетсятольковнекоторыхмоделях.
ЧтобыустановитьзаднююантеннуWi-Fi,выполнитеуказанныенижедействия.
1.Извлекитеиздисководоввсеносителиивыключитевсеподсоединенныеустройстваи
компьютер.Выньтевсешнурыпитанияизрозетокиотсоединитевсекабели,подключенные
ккомпьютеру.
2.ПодсоединитезаднююантеннуWi-FiкразъемудлякабелязаднейантенныWi-Fi,расположенному
назаднейпанеликомпьютера.
Г лава9.Установкаилизаменааппаратныхкомпонентов113
