Lenovo ThinkCentre M720s [10/80] В целях повышения производительности компьютера можно подключить карту pci express в эту область в зависимости от модели компьютера разъемы в этой области могут отлича...
![Lenovo ThinkCentre M720s [10/80] В целях повышения производительности компьютера можно подключить карту pci express в эту область в зависимости от модели компьютера разъемы в этой области могут отличаться](/views2/1942632/page10/bga.png)
В целях повышения производительности компьютера можно подключить карту PCI Express в эту
область. В зависимости от модели компьютера разъемы в этой области могут отличаться.
12 Гнезда смарт-зажима кабеля (дополнительно)
Служит для крепления смарт-зажима кабеля.
13 Разъем шнура питания
Служит для подключения шнура питания к компьютеру для подачи питания.
Материнская плата
Примечание: Дополнительное описание компонентов см. в разделах «Вид спереди» и «Вид сзади».

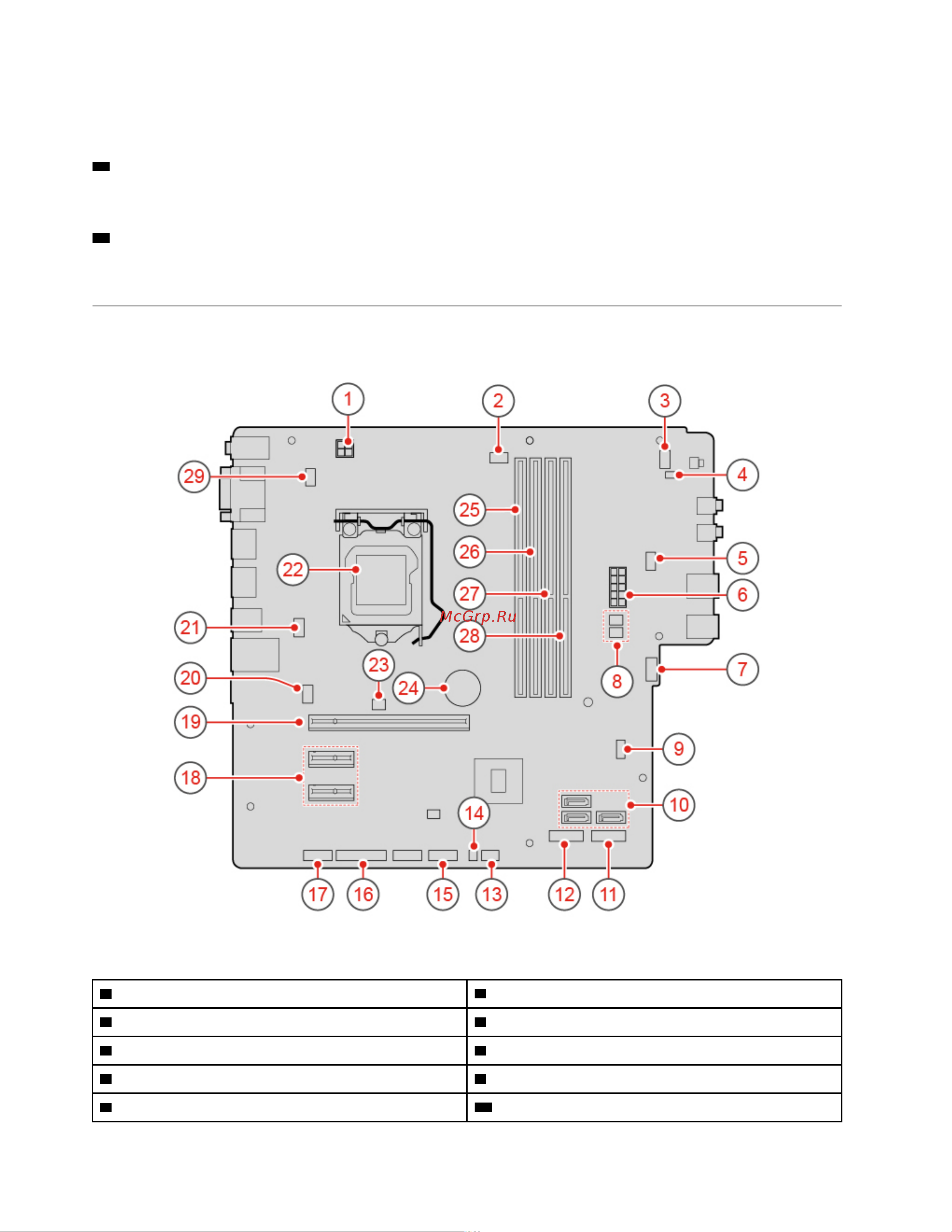

Рис. 3. Материнская плата
1 4-Штырьковый разъем питания
2 Разъем вентилятора микропроцессора
3 Разъем кнопки питания 4 Разъем внутреннего динамика
5 Дополнительный разъем вентилятора 2 6 10-Штырьковый разъем питания
7 Дополнительный разъем вентилятора 1 8 Разъемы питания SATA (2)
9 Перемычка Clear CMOS/Recovery (очистка CMOS/ 10 Разъемы SATA 3.0 (3)
6 Руководство пользователя и Руководство по обслуживанию оборудования ThinkCentre M720s
