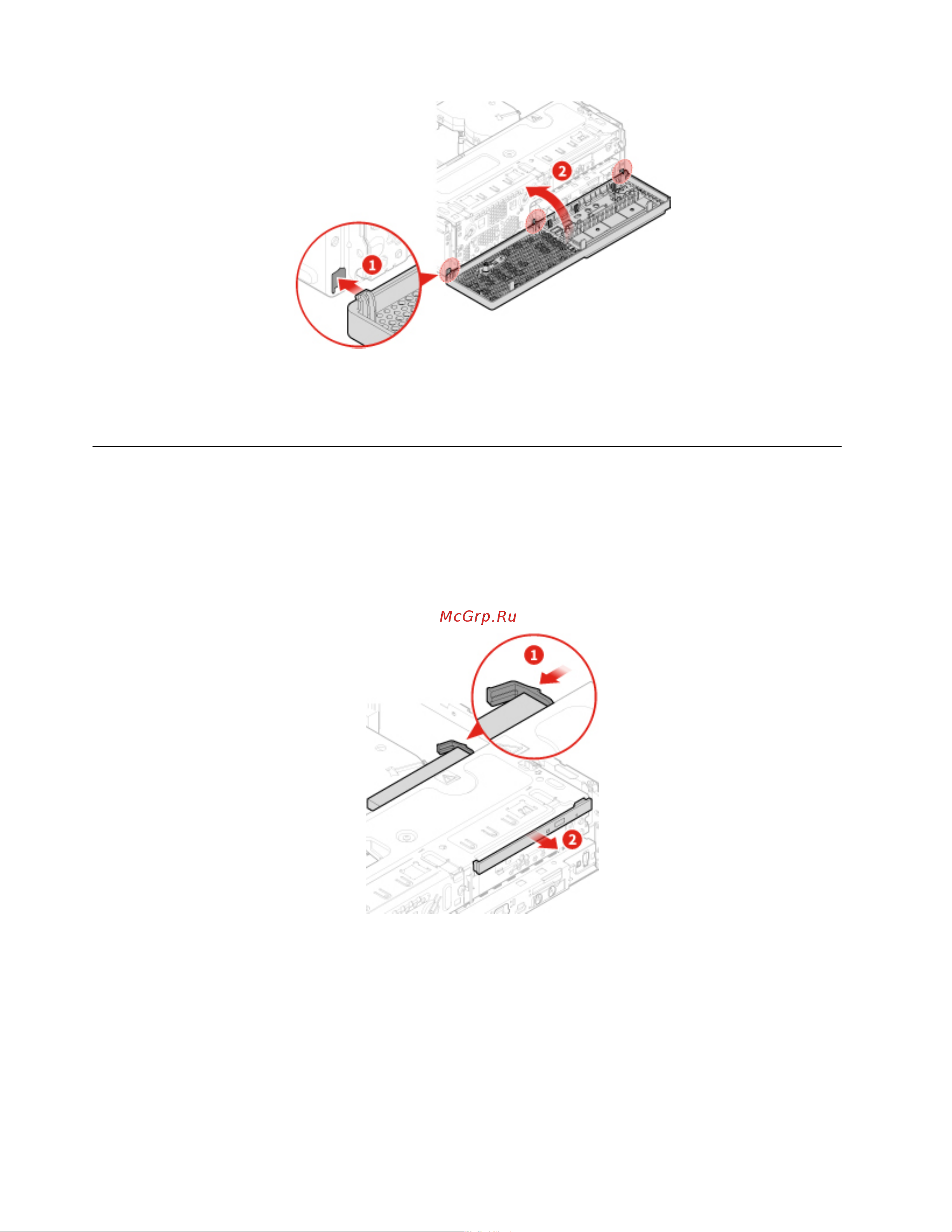

Рис. 27. Установка лицевой панели
3. Завершите замену. См. раздел «Действия после замены компонентов» на странице 68.
Замена дисковода для оптических дисков
Внимание: Не открывайте компьютер и не пытайтесь ремонтировать его, пока не прочитали раздел
Руководство с важной информацией о продукте.
1. Снимите кожух компьютера. См. раздел «Снятие кожуха компьютера» на странице 24.
2. Снимите лицевую панель. См. раздел «Замена лицевой панели» на странице 25.
3. Отсоедините от дисковода для оптических дисков сигнальный разъем и разъем питания.
4. Замените дисковод для оптических дисков.
Рис. 28. Снятие блока дисковода для оптических дисков
26 Руководство пользователя и Руководство по обслуживанию оборудования ThinkCentre M720s
